61.Геодезический контроль монтажа колонн по рядам.

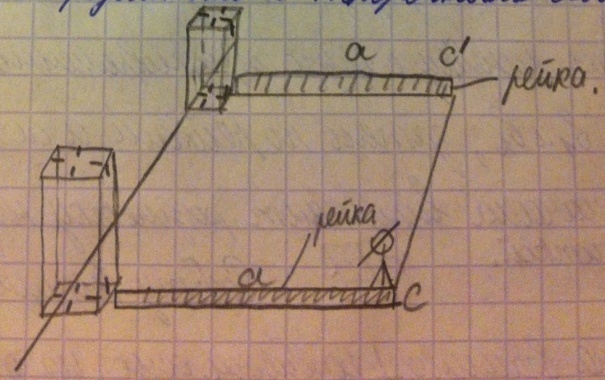

Боковое нивелирование.

От разбив оси в начале и конце ряда колонн откладывают отрезки длиной а

Закрепляют с и с` (cc`// разбивочной оси). Над точкой с устанавливают теодолит, ориентируют его по напр СС`.

Нивелирную рейку приставляют горизонтально к низу и верху колонны, снимают отсчеты по черной и красной сторонам рейки (разность пяток “0”) . отклонение по черной стороне рейки от а говорит об отклонении колонны от вертикали. Контроль выполняют по продольным и поперечным осям.

63. Исполнительная съемка подземных коммуникаций.

Исполнительная съемка делается с пунктов разбивочной сети, с разбивочных осей или линий им параллельных. Методами прямоугольных координат, линейных или створных засечек. Исп съемка –комплекс работ, выполняемых с целью определения фактич положения в плане и по высоте возведенных зданий и сооружений и их конструктивных элементов. Высотное положение определяют геометрич нивелированием. На исполнит чертежах указывают размеры, отметки, расстояния между осями, отклонения элементов кострукций. Обоснованием для съемки являются пункты триангуляции, сеток, теодолитные ходы и реперы, а также их восстановление (если нет). Съемка-обмер здания-координаты. Углы.
