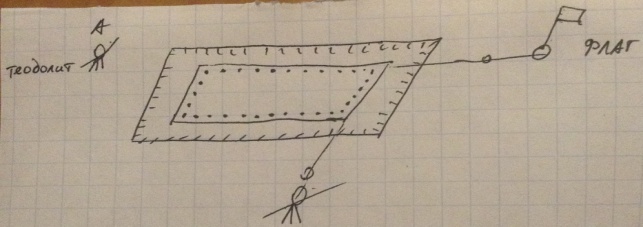

54.Передача осей и отметок на дно котлована.

Неглубокий котлован(1.5-2м). от RP прокладываем нивелирный ход по периметру котлована. От точек нивелирного хода на дне котлована строят точки с заданной Нпр отметки. Оси: работа в 2 теодолита на взаимно перпендикулярных осях. Устанавливают теодолит над врем. знаком , приводят в раб положение. На противоположных осях устанавливают флажки, на кот наводят теодолит. Зрит трубы теодолитов проецир на уровень бровки котлована , где закрепляют временные точки. Затем зрит трубы проецируют на дно котлована, где отмечают створные знаки. Через эти знаки натягивают струну и получают т перечесения разб осей. Закрепив точки на дне котлована, изм

Диагонали.

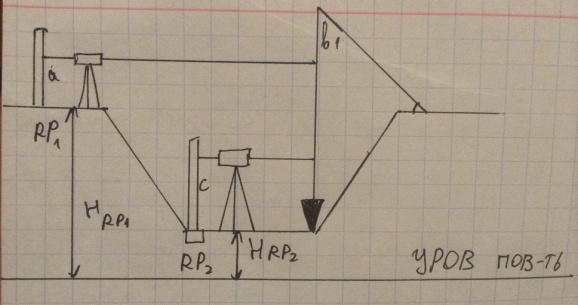

55. Передача отметки на дно глубокого котлована.

Работа в 2 нивелира: на дне котлована и на бровке. На бровке уст кронштейн, через который опускают рулетку. От RP1 отметка передается на дно котл. Нивелир визируют на рулетку=>одновременно делают отсчет b1 и b2 , затем нивелир наводят на RP и берут отсчеты а и с. Отметка RP2 HRP2=HRP1+a-(b1-b2)-c

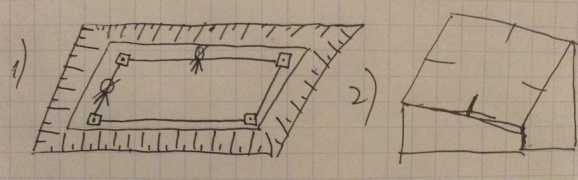

56.Геодезические работы при установке блоков фундамента.

Предварит размечают блоки рис 2. Работа в 2 теодолита, ориентируют , а опоры блок подводят к месту установки. Уст блоки по линиям визирования теодолита.

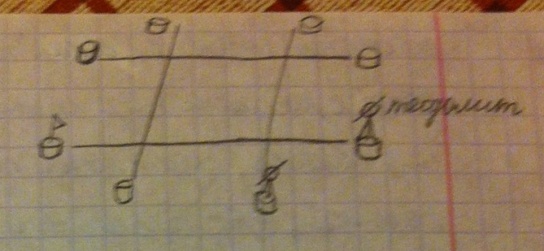

57.Построение геодезической основы на исходном горизонте.

Построение опорной сети на исходном горизонте выполняют в 2 теодолита, уст их над опорными знаками, приводят в раб положение и ориентир на противоположную сторону. Зрит трубу проецируют на исходный горизонт. Где отмечают створные знаки на каждой оси; делают риски в торцах цокального этажа. По створным точкам натягивают струны в местах пересечения разбив осей. Закрепляют постоянные точки и по этим точкам горизонта проводят измерения, находят координаты точек и записывают их в журнал.

58.Передача разбивочных осей с исходного на монтажные горизонты.

Теодолит устанавливают над опорным знаком. Ориентируют по риске цокольного этажа. Зрит трубу проектир на монтаж горизонт, где отмечают положение визирной оси а1, переводят трубу через зенит и повторяют все действия , получив а2. Могут а1 и а2 не совпасть. Не совпадают из-за коллимационной ошибки. Берут средний отсчет а0. Также для остальных точек.

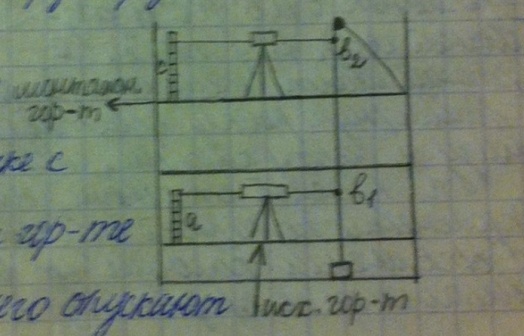

59.Передача отметок с исходного на монтажные горизонты.

Работа в 2 нивелира:

аи с – отсчеты по рейкам, b1 и b2-отсчеты по рулетке с грузом

На монтажном горизонте крепят кронштейн, через него опускают металлич линейку с грузом; одновременно берут отсчеты по рулетке b1 и b2 , затем по рейкам а и с => Нмонтаж горизонта=Н+а+(b2-b1)-c

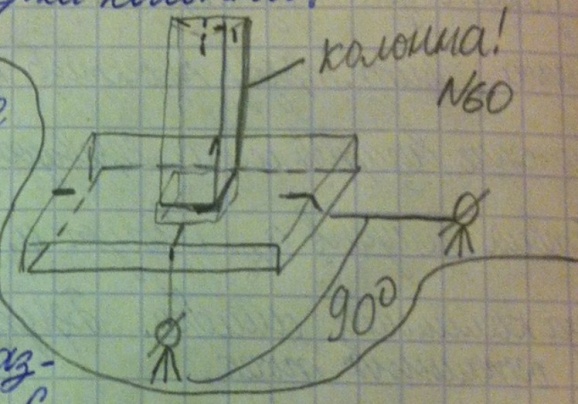

60. Геодезические работы при установке колонн.

Сначала выполняют разметку низа и верха колонн с рулеткой. Работу выполняют в 2 теодолита, устан на взаимно перпендикулярных разбив осях, их ориентир уют по рискам блока; подъемный механизм опускает колонну в отверстие стакана и линии визирования совпадают с рисками низа колонны. Временно закрепляют низ колонны, зрит трубы проектир на верх колонны, верх перемещают до совпадения линий визирования с рисками верха колонны.
