Що таке відео адаптер і графічний акселератор?
Відеоадаптер - спеціальна електронна плата, що обробляє відео дані (текст і графіку) і керує роботою дисплею. Містить відеопам’ять, регістри введення/виведення і модуль ВЮ8. Посилає в дисплей сигнали управління яскравістю променів і сигнали розгортки зображення.
Найрозповсюдженіший - адаптер 8УСА - супервідеографічний масив, що може відображати на екрані 1280-1024 пікселів при 256 кольорах і 1024-768 пікселів при 16 млн кольорів.
Нині поряд з традиційними використовуються різні пристрої комп ’ютерної обробки відеосигналів:
графічні акселератори (прискорювачі) - спеціалізовані графічні співпроцесори, що збільшують ефективність відео системи. Вони самостійно обчислюють, які пік селі відображати на екрані і з якими кольорами.
Що таке клавіатура?
Клавіатура - пристрій для введення інформації і подання керуючих сигналів. Містить стандартний набір клавіш друкарської машинки, управляючі і функціональні клавіші, клавіші управління курсором і малу цифрову клавіатуру.
Найрозповсюдженіша клавіатура з розкладкою QWERTY.
Клавіатура містить вбудований мікроконтролер, що виконує наступні функції:
послідовно опитує клавіші, зчитуючи введений сигнал і виробляючи двійковий скан- код клавіші;
управляє світловими індикаторами;
робить внутрішню діагностику;
здійснює взаємодію з центральним процесором через порт введення-виведення.
4Г
Клавіатура має вбудований буфер - проміжну пам’ять малого обсягу, куди розташовуються введені символи.
Що таке відеосистема комп'ютера?
Відео система комп’ютера складається з трьох компонент:
монітор; відео адаптера
програмне забезпечення (драйвери)
Відеоадаптер посилає в монітор сигнали управління яскравістю променів і сінхросигнали рядкової і кадрової розгорток. Монітор перетворює ці сигнали в зорові образи. А програмні засоби обробляють відео зображення - виконують кодування і декодування сигналів, координатні перетворення, стиснення зображень тощо.
Монітор - пристрій візуального відображення інформації (у вигляді текстової і графічно інформації).
Більшість моніторів сконструйовані на базі електронно-променевої трубки і принцип їх роботи аналогічний принципу роботи телевізора.

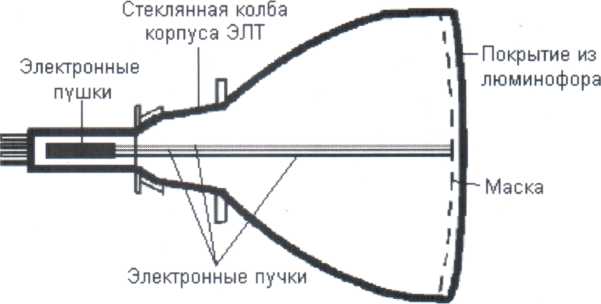

Монітор на базі електронно-променевої трубки
Головний елемент - ЕПТ, передня частина якої з внутрішнього боку вкрита люмінофором - спеціальною речовиною, що може випромінювати світло при потраплянні на нього швидких електронів.
Люмінофор наноситься у вигляді наборів точок трьох кольорів - червоного, зеленого і синього. Ці кольори є основними. Набори точок розташовуються по трикутним тріадам. Тріада утворює піксел - точку, з якої формується зображення.
Відстань між центрами пікселів називається точковим кроком монітору. Ця відстань істотно впливає на чіткість зображення - чим менше, тим краще. Звичайно цей крок 0,24 мм. В такому разі око людини сприймає точки тріади як єдину точку складного кольору.
На протилежній стороні трубки розташовані три електронні пушки. Всі вони “націлені” на один піксел, але кожна випромінює потік електронів в сторону “своєї” точки люмінофору. В трубці вакуум, а між пушками і екраном - висока напруга, щоб електрони швидше досягали мети. Перед екраном на шляху електронів ставиться маска - тонка металева пластина з великою кількістю отворів, розташованих навпроти точок люмінофору. Маска забезпечує потрапляння електронних променів лише в свої точки.
Кількість відображених рядків в секунду називається рядковою частотою розгортки. А частота, з якою змінюються кадри зображення - кадровою частотою розгортки. Остання не повинна бути нижче 85 Гц.
