39.Характеристика трубопровода

Характеристикой трубопровода называется зависимость суммарной потери напора (или давления) в трубопроводе от расхода:

График уравнения простого трубопровода H=f(Q) носит название его гидравлической характеристики.

Вид гидравлической характеристики зависит от режима движения жидкости в трубопроводе: при ламинарном движении жидкости гидравлическая характеристика трубопровода - прямая линия, проходящая через начало координат (1). При турбулентном режиме гидравлическая характеристика - парабола (2).

Если на трубопроводе собранном из труб одинакового диаметра имеются местные сопротивления, то такой трубопровод можно привести к простому трубопроводу эквива длины:

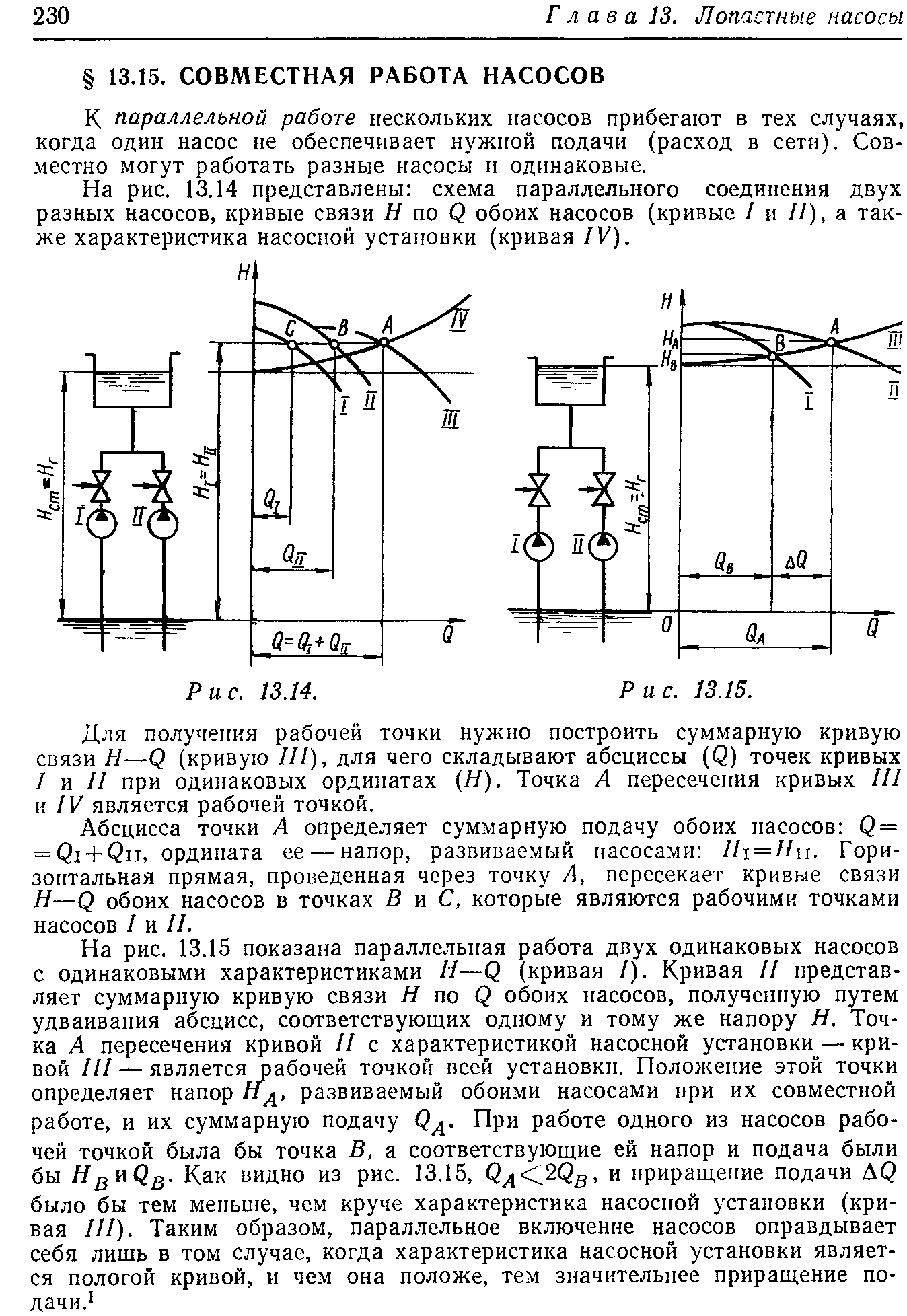

40.) Совместная работа центробежных насосов на трубопроводов.

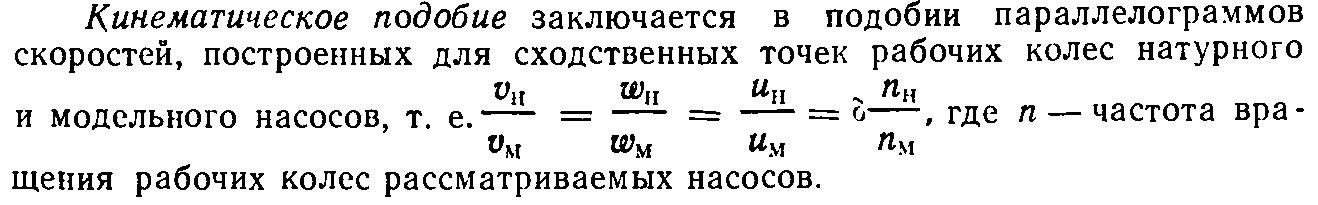

41) Условия подобия лопастных гидромашин.

42. Регулирование центробежных насосов

Дроссельное регулирование

Каждая насосная установка оснащается запорной задвижкой, устанавливаемой за насосом. При уменьшении расхода в сети возникает необходимость изменить подачу насоса. Прикрывая задвижку, изменяют (увеличивают) сопротивление системы. Создаваемый насосом напор увеличивается. Это приводит к снижению подачи в соответствии с характеристикой насоса.

Дроссельным способом регулирования можно менять подачу в широком диапазоне. Этот вид регулирования прост, надежен и наиболее часто применяется при эксплуатации насосных установок. Но он требует дополнительных затрат энергии на преодоление потерь в задвижке.

Регулирование работы насоса изменением частоты вращения рабочего колеса.

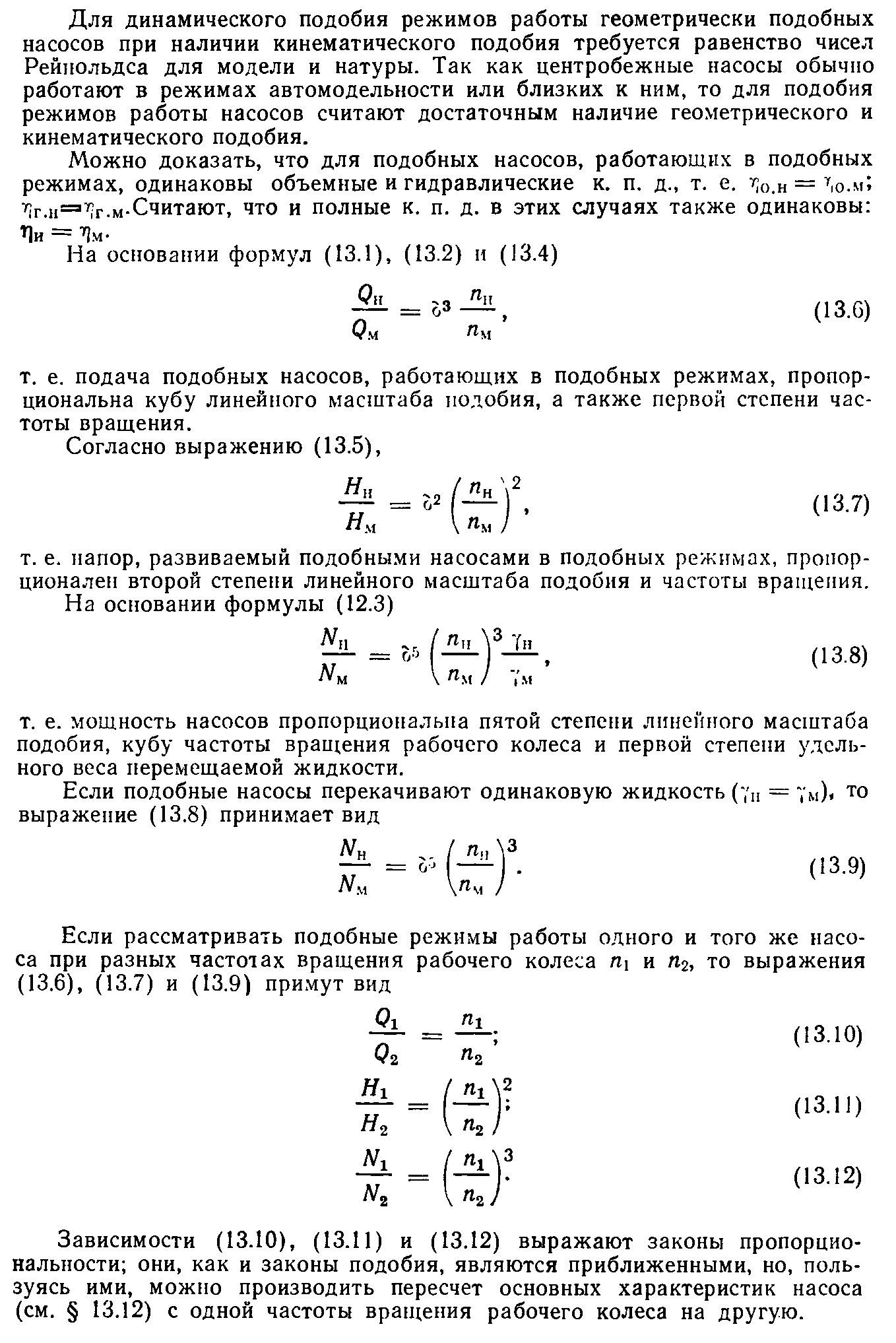

В основе этого способа лежит закон пропорциональности, из которого следует

С помощью этих уравнений можно произвести перестроение характеристики насоса H₀=f(Q₀) при номинальной частоте вращения рабочего колеса n₀ на любую иную частоту вращения n_i.

Изменяя число оборотов насоса, можно получить требуемую подачу в сети.

Рассматриваемый способ регулирования не вызывает дополнительных потерь энергии, поскольку напор в сети соответствует напору, развиваемому насосом.

Недостаток этого способа изменения подачи состоит в использовании более дорогого привода насоса с регулируемой частотой вращения.

Для увеличения подачи жидкости осуществляют параллельную работу нескольких насосов. Построение результирующей характеристики такой системы производят путем сложения подач каждого из насосов при одинаковых значениях напоров.

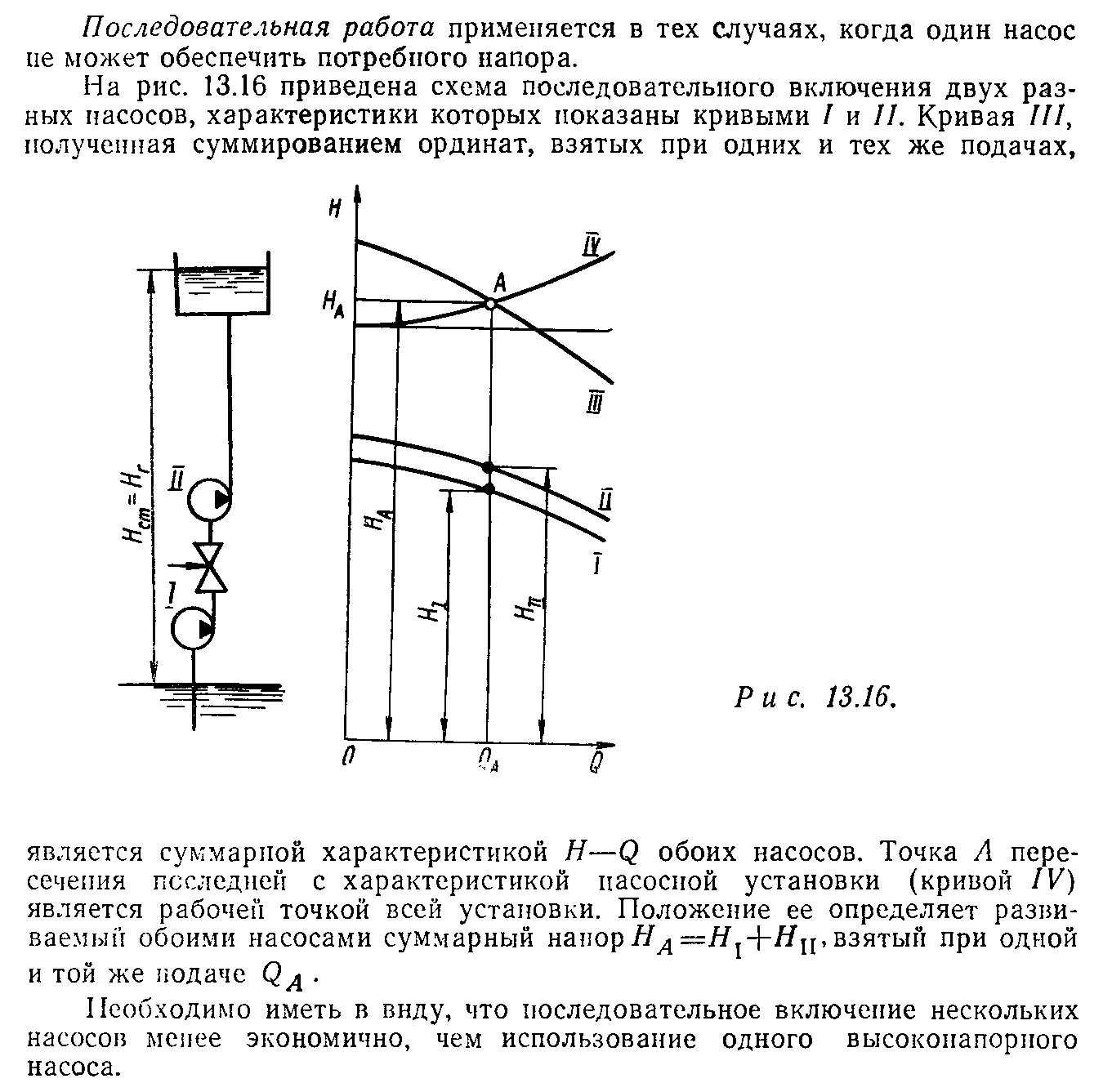

Когда требуется повысить напор в системе, используют последовательное соединение нескольких насосов. В этом случае результирующую характеристику получают сложением напоров каждого из насосов при одинаковых значениях подач.

43. Классификация объёмных насосов

Объемные насосы работают за счёт вытеснения жидкости, изменяя энергию давления. Их делят на следующие типы — поршневые и роторные. Поршневые насосы включают собственно поршневые и плунжерные. В насосах этой группы поршень (или плунжер) совершает возвратно-поступательное движение.

По характеру движения рабочих органов (вытеснителей) роторные насосы подразделяются на вращательные и вращательно-поступательные: к насосам вращательного движения относятся зубчатые (шестеренные, коловратные) и винтовые; к насосам вращательно-поступательного движения — пластинчатые (шиберные) и поршеньковые (радиальные и аксиальные).

Роторные насосы обычно состоят из трех основных частей:

статора (неподвижного корпуса), ротора, жестко связанного с валом, и вытеснителя (одного или нескольких). В некоторых конструкциях ротор одновременно является и вытеснителем.
