47. Сорок седьмой

Защита от утечки за счёт взаимного влиянияпроводов и линий связи

Основными видами паразитных связей в схемах радиоэлектронных средств являются ёмкостные, индуктивные, электромагнитные, электромеханические и связи через источники питания и заземления этих средств.

меры защиты цепей и трактов линий связи и проводов от взаимных влияний:

– применение систем передачи и типов линий связи, обеспечивающих малые значения взаимных влияний (применение коаксиальных кабелей, волоконно-оптических линий);

– рациональный выбор кабелей для различных систем передачи;

– взаимная компенсация наводок и помех между цепями симметричных линий связи, наводимых на различных участках, которая реализуется путём скрещивания (скрутки) проводов линий связи и соответствующего подбора шагов скрутки;

– экранирование цепей кабельных линий гибкими (чулок) или жёсткими (трубы) экранами.

Защита от утечки за счёт высокочастотного навязывания

В качестве источника навязываемого сигнала могут выступать:

- специальные высокочастотные генераторы;

– радиовещательные станции, находящиеся вблизи объекта защиты;

– персональные ЭВМ, электромагнитное поле которых может воздействовать на телефонные и факсимильные аппараты с выходом опасного сигнала по проводам за пределы помещений и здания.

Для предотвращения прохождения высочастотного тока через него необходимо подключить параллельно микрофону постоянный конденсатор, ёмкостью порядка 0,01 – 0,05 мкФрис11.6.Это исключает последующую демодуляцию сигнала на приёмной стороне.

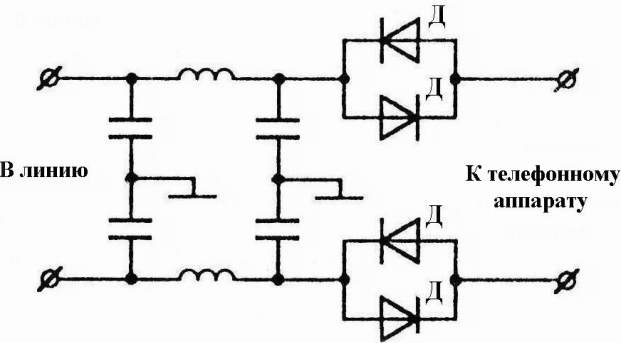

Более сложной защитой от высокочастотного навязывания является использование фильтров подавления высокочастотных сигналов на входе телефонного аппарата, которые могут использоваться совместно с нелинейными элементами (диодами) для одновременной защиты от микрофонного эффекта (рис. 11.7).При угрозе высокочастотного навязывания лучше всего выключить телефонный аппарат на время ведения конфиденциальных переговоров.

48. Сорок восьмой

Для защиты линии связи от наводок необходимо заземлить экранирующую оплётку (экран) в одном месте, чтобы избежать протекания по экрану токов, вызванных неэквипотенциальностью точек заземления, минимизировать площадь контура, образованного прямым и обратным проводами линии. Наилучшую защиту одновременно от изменений напряженности электрического и магнитного полей обеспечивают информационные линии связи типа экранированного бифиляра и трифиляра, ), триаксиального кабеля (изолированного коаксиального кабеля, помещенного в электрический экран), экранированного плоского кабеля (плоского многопроводного кабеля, покрытого с одной или обеих сторон медной фольгой).Для уменьшения магнитной и электрической связи между проводами необходимо:

– уменьшать напряжение источника сигнала или ток;

– уменьшать площадь контура линии связи;

– максимально разносить цепи;

– передавать сигналы постоянным током или на низкой частоте;

– использовать провод в магнитном экране с высокой магнитной проницаемостью;

– включать в цепь дифференциальный усилитель.

Защита от утечки в волоконно оптическихлиниях связи.

Для защиты от утечки необходимо защитить световод от акустического воздействия на него. Чтобы уменьшить чувствительность волоконно-оптического кабеля к действию акустического поля, волокно перед его заделкой в кабель необходимо покрыть слоем материала с высоким значением объёмного модуля упругости. Это может быть достигнуто, например, нанесением непосредственно на поверхность оптического волокна слоя никеля толщиной около 13 мкм, алюминия толщиной около 95 мкм или стекла, содержащего алюминат кальция, толщиной около 70 мкм.Кроме конструктивных средств защиты информации можно использовать и активную защиту, в частности зашумление в оптическом диапазоне и квантовую криптографию.

Все основные способы противодействия утечке речевой информации через волноводные каналы путём воздействия на среду канала условно можно разделить на следующие виды:-звукоизоляция среды канала передачи – способ, заключающийся в уменьшении влияния акустического воз­действия на среду канала передачи;-

фильтрация носителя информации в канале передачи – способ, заключаю­щийся в непропускании через канал сигнала с конфиденциальной речевой информацией;

– маскировка носителя информации в канале передачи – способ, заключающийся в её сокрытии посредством добавления специального маскирующего сигнала;

– зашумление среды канала передачи – способ, заключающийся в соз­дании искусственных помех и шумов на акустических частотах.
