Раздел «Источники питания рэа»

3.127. Линейный источник питания в отличие от импульсного источника:

1. Имеет более высокий КПД;

2. Характеризуется большей массой и габаритными размерами при одинаковой мощности;

3. Может обеспечивать на своем выходе напряжение большее по величине, чем входное напряжение;

4. Характеризуется большей «зашумленностью» выходного напряжения.

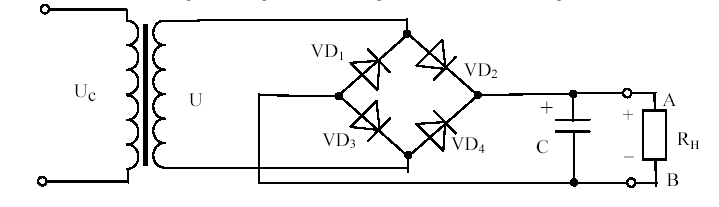

3.128. Схема является:

1. Импульсным преобразователем напряжения;

2. Однополупериодной выпрямительной схемой;

3. Двухполупериодной выпрямительной схемой;

4. Двухфазной выпрямительной схемой;

5. Симметричной схемой с удвоением выпрямленного напряжения.

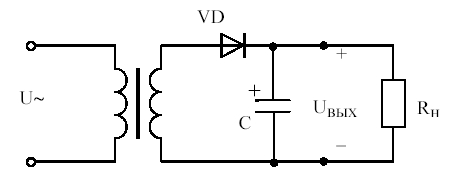

3.129. Схема представляет собой:

1. Импульсным преобразователем напряжения;

2. Двухполупериодную выпрямительную схему;

3. Несимметричную схему с удвоением напряжения;

4. Однополупериодный выпрямитель.

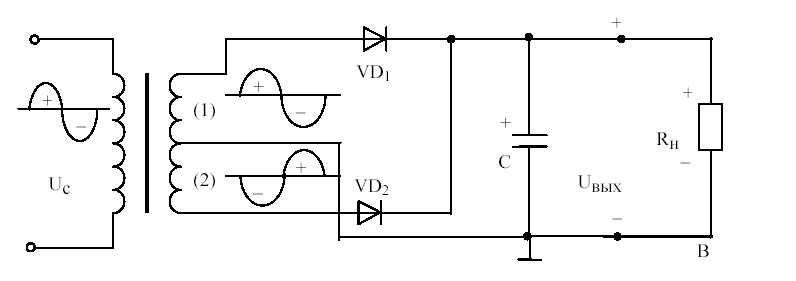

3.130. Схема:

1. Является самым экономичным двухполупериодным выпрямителем;

2. Является симметричной схемы выпрямителя с удвоением напряжения;

3. Является несимметричной схемы выпрямителя с удвоением напряжения;

4. Отличается от других выпрямительных схем асинхронным режимом работы диодов;

5. Не предназначена для выпрямления малых по величине токов.

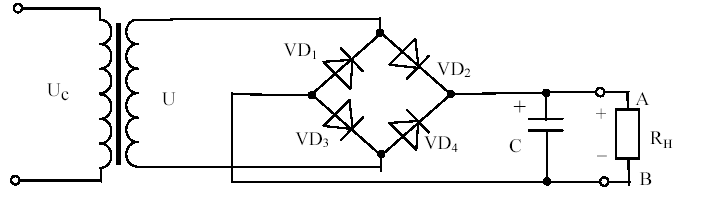

3.131. Схема представляет собой:

1. Симметричную схему выпрямителя с удвоением напряжения;

2. Двухполупериодный выпрямитель;

3. Импульсный преобразователь напряжения, выполненный по мостовой схеме;

4. Однотактный импульсный преобразователь напряжения.

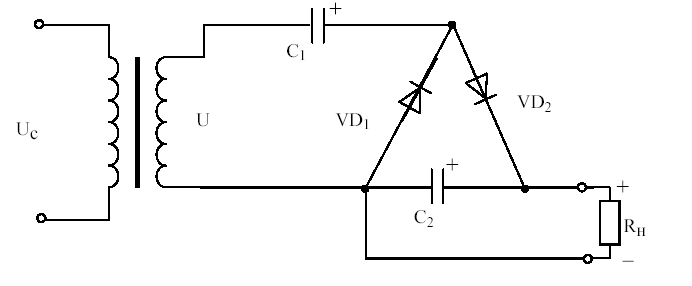

3.132. Схема:

1. Инвертирует входное напряжение;

2. Является двухфазной двухполупериодной выпрямительной схемой;

3. Является выпрямителем с удвоением входного напряжения;

4. Отличается от аналогичных выпрямителей повышенным значением выходного тока.

3.133. Выходное сопротивление стабилизатора напряжения:

1. Должно иметь как можно большее значение;

2. Определяется как отношение выходного напряжения к входному току;

3. В первую очередь зависит от сопротивления его нагрузки;

4. Представляет собой отношения приращения выходного напряжения к приращению выходного тока.

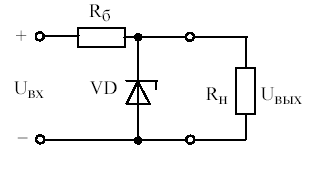

3.134. Схема:

1. Представляет собой параметрический стабилизатор напряжения;

2. Обеспечивает постоянство тока в нагрузке;

3. Является формирователем прямоугольных импульсов на нагрузке;

4. Представляет собой компенсационный стабилизатор напряжения;

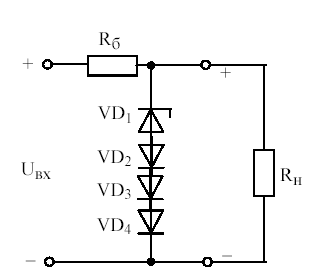

3.135. Диоды используются в схеме:

1. Для увеличения коэффициента стабилизации напряжения;

2. Для температурной стабилизации выходного напряжения;

3. В качестве элементов защиты от перегрузки по выходному току;

4. Для уменьшения выходного сопротивления.

3.136. Схема:

1.Предназначеена для стабилизации тока нагрузки;

2. Обладает очень малым значением выходного сопротивления;

3. Является параметрическим стабилизатором напряжения;

4. Является компенсационным стабилизатором напряжения.

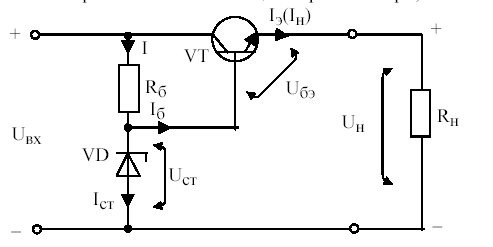

3.137. В схеме:

1. Резистор R_б защищает базу транзистора от перегрузки по току;

2. Стабилитрон включен в прямом смещении;

3. Транзистор усиливает напряжение, снимаемое со стабилитрона;

4. Напряжение на нагрузке меньше напряжения стабилизации стабилитрона.

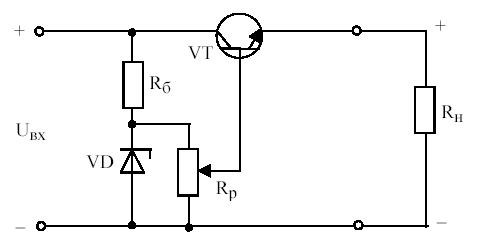

3.138. В схеме:

1. Имеется возможность регулировки выходного напряжения;

2. Предусмотрено изменение выходного сопротивления;

3. Выходной ток задается резистором R_р;

4. Транзистор включен по схеме общий эмиттер.

3.139. Компенсационный стабилизатор:

1. Имеет более высокое значение выходного сопротивления по сравнению с параметрическим стабилизатором;

2. Содержит цепь обратной связи по напряжению;

3. Содержит цепь обратной связи по току;

4. Обеспечивает большее значение выходного напряжения по сравнению к параметрическим стабилизатором.
