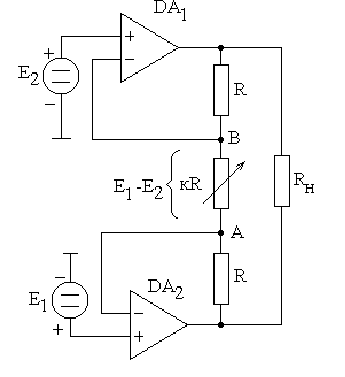

3.171. На рисунке представлена схема:
Инвертирующего усилителя;
Дифференциального усилителя;
Не инвертирующего усилителя;
Мостового усилителя.

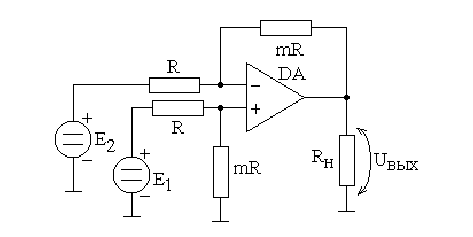

3.172. В схеме выходное напряжение равно:
Uвых = (1/ m) (E2 – E1);
Uвых = E2 – E1;
Uвых = m (E2 – E1);
Uвых = (m -1/ m) E2 – E1).

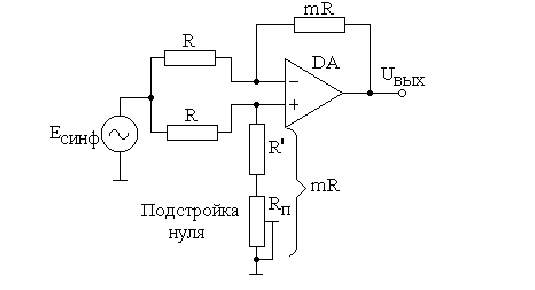

3.173. В схеме:
Выходное напряжение равно Есинф;
Выходное напряжение равно Есинф mR;
Переменный резистор используется для смены диапазона измерения;
Выходное напряжении равно нулю.

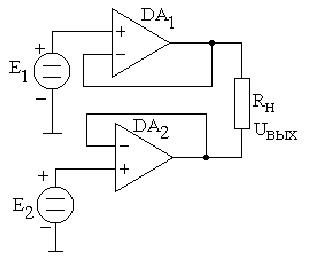

3.174. Схема является:
Дифференциальным усилителем;
Мостовым усилителем;
Усилителем синфазного сигнала;
Симметричным сумматором напряжений.
3.175. Схема является:
Мостовым усилителем;
Дифференциальным усилителем;
Усилителем синфазного сигнала;
Симметричным сумматором напряжений.
3.176. Схема является:
Мостовым усилителем;
Дифференциальным усилителем;
Усилителем мощности;
Инвертирующим усилителем напряжения.
3.177. Входные токи смещения ОУ:
1. Задаются разработчиком РЭА;
2. Необходимы для температурной стабилизации работы ОУ;
3. Обеспечивают выходной ток ОУ;
4. Приводят к ошибке выходного напряжения ОУ.
3.178. В схеме:
Транзисторы обеспечивают требуемый ток нагрузки;
ОУ не должен находиться в линейном режиме;
Транзисторы включены по схеме общий эмиттер;
Сопротивление нагрузки не может быть малым по величине.
3.179. Входной ток сдвига:
1. Равен отношению токов смещения входов (+) и (-);
2. Равен разности токов смещения входов (+) и (-);
3. Необходим для стабильной работы ОУ;
4. Зависит от величины сопротивления обратной связи.
