20. Пути проникновения помех
Имеется 3 пути проникновения помех:
1)гальванический 2)электростатический 3)магнитостатический

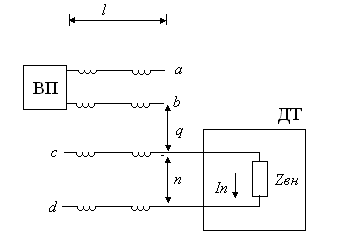

Гальванический путь обеспечивается непосредственным соединением эл. цепей
ВП- вентильный преобразователь
Uп,
Iп
– напряжение и ток помехи
Электростатический путь. Помеха проходит за счет электрич. составляющей электромагнитного поля через паразитные ёмкости
Магнитостатический путь. Помеха проникает за счет магнитной составляющей электромагнитного поля через паразитные взаимные индуктивности. M – коэффициент взаимной индукции
21. Методы подавления помех
Все
методы для уменьшения помех, проникающим
по трем путям делят на 3 группы: 1)
экранирование, 2)схемные методы, 3)
конструктивные методы. Экранирование
применяется для уменьшения паразитирующей
емкости (применение экрана) и уменьшения
взаимоиндукции (применение труб). Экран
делают из меди, алюминий, латунь. Для
устранения магнитостатич. экран делают
из стали. Экраны должны быть заземлены
во многих точках.
В
данном коробе нельзя расположить провода
управления и силовые, на разъемахих
следует разносить дальше.
Пересекать
провода под прямым углом
Схемные методы: 1) гальваническая развязка, 2) применение фильтров, 3) многопульсные источники питания. Схемные методы обеспечивают уменьшение ∆U, ∆i и увеличения ∆t.
(1.)
1-без разрядной цепочки; 2- при наличии разрядной цепочки (VD или RC)
(2.)
применять только радиальную схему
питания потребителей:
Применение
кольцевой схемы недопустимо:
Конструктивные методы: 1) уменьшение длины линий связи, 2) увеличение расстояния между линиями связи, 3) прокладка линий связи под прямым углом, 4) мах удаление силовых проводов от сигнальных.
22.Анализатор помех. Принцип действия. Назначение.
Анализатор помех предназначен для измерения помех определенного уровня и определенной частоты .
ИС – измеритель сопротивления;
Rн – нагрузочный резистор;
Ср – разделительный конденсатор, предназначен для выделения гармонических помех;
У – усилитель, предн. для повышения чувствит. прибора и согласования сопротивления источника помех и анализатора помех;
ИФ – избирательный фильтр, он выделяет помеху интересующей частоты;
П
– прибор , измеряет напряжение
на частотах 50,100,150,200,250,300,450,600,750,1000 Гц.
23. Наладка вентильных преобразователей постоянного тока.
П
орядок
наладки:
1. Наладка силовой схемы.
2. Наладка СИФУ.
3. Наладка схемы защиты.
4. Наладка преобразователя в рабочем режиме, при работе в холостую.
5. Наладка преобразователя в рабочем режиме, при работе под нагрузкой.
6. Составление акта.
-внешний осмотр, фазировка
-наладка СИФУ. Необходимо подать напряжение только на СИФУ. Проверить выходное напряжение ИП, наличие пульсаций. На х/х напряжение на выходе ИП выше чем рабочее. Добиться чтобы при Uу=0, α=90.
- проверить симметрию импульсов управления. Проверить как меняются углы при изменении напряжения управления.
