4.Виды структурных схем сау (разомкнутые и замкнутые).

Автоматические САУ делят:

- разомкнутые, в которых действие внешних факторов приводить к изменению выходных параметров, отличающиеся от заданных;

- замкнутые автоматические системы предусматривают наличие обратных связей, которые позволяют поддерживать выходные параметры в заданных значениях при воздействии на систему внешних факторов.

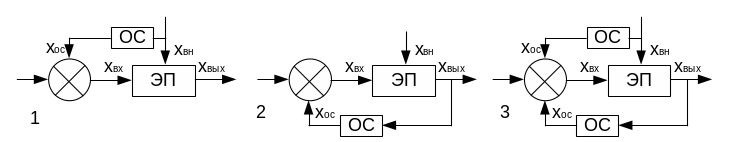

Замкнутые автоматические системы делят:

1. С обратной связью по воздействию внешнего фактора.

2. С обратной связью по выходному сигналу.

3. С обратными связями по выходному сигналу и по воздействию внешнего фактора.

5. Типовой узел релейно-контакторного управления пуском эп с дпт в функции времени.

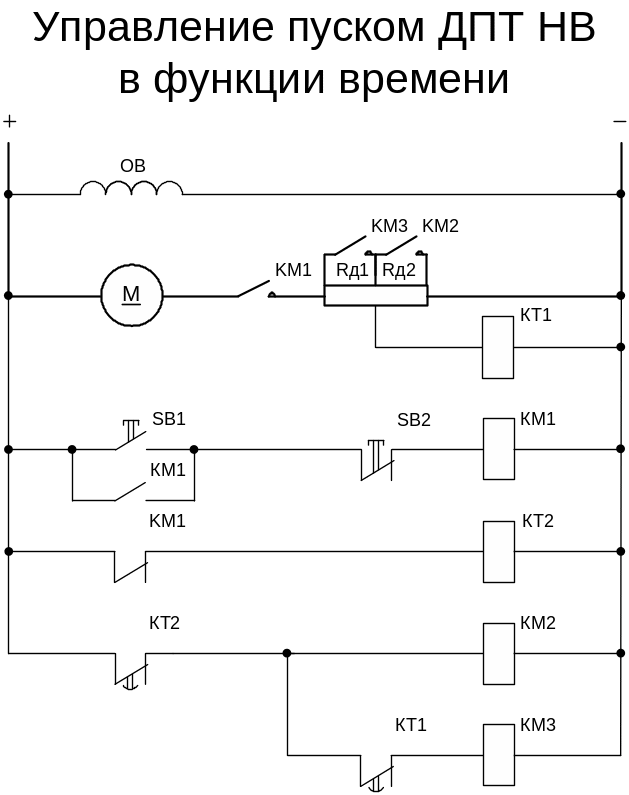

Д о нажатия кнопки SB1, сработает реле времени КТ2 и разорвет цепь контактов ускорения КМ2, КМ3. При нажатии SB1 включается контактор КМ1, силовыми контактами закорачивает цепь якоря, а вспомогательными: шунтирует кнопку пуск, отключает реле времени КТ2, с выдержкой времени = разгон на первой ступени контакт КТ2 замкнется подключая КМ2, КМ3. Из-за появившейся разности потенциалов, образуется пусковой ток при протекании через Rд2, сработает КТ1, контакт которого разорвет цепь КМ3, первей чем замкнется контакт КТ2. По окончании разгона на 1 ступени КТ2 включит КМ2, контакт которого зашунтирует Rд2. Разность потенциалов на Rд2 равно 0, что приведет к отключению КТ1. Двигатель перейдет на 2 ступень, время по которой контролирует КТ1, по окончанию разгона КТ1 включит КМ3, КМ3 зашунтирует Rд1, двигатель выйдет на естественную характеристику. При нажатии кнопки SB2 схема вернется в исходное состояние.

6 . Типовая схема тиристорного управления эп с сд.
