14 Общие сведения о механических передачах. Функции механических передач. Понятие о передаточном числе. Регулирование частоты вращения ведомого вала.

Механической передачей называют механизм, который преобразует параметры движения двигателя в процессе передачи его от двигателя к исполнительным органам машины.

В общем случае в машине можно выделить три составные части (рис. 26): двигатель, передачу и исполнительный элемент.

Рисунок 26 – Составные части машины

Механическая энергия, приводящая в движение машину, представляет собой энергию вращательного движения вала двигателя. Передачу механической энергии от двигателя к исполнительному элементу машины осуществляют с помощью различных передаточных механизмов (в дальнейшем – передач): зубчатых, червячных, ременных, цепных, фрикционных.

Для достижения необходимых по условиям работы силовых и кинематических параметров на исполнительном элементе и применяют передачи.

В зависимости от принципа действия механические передачи разделяют на:

– передачи зацеплением (зубчатые, червячные, цепные);

– передачи трением (фрикционные, ременные).

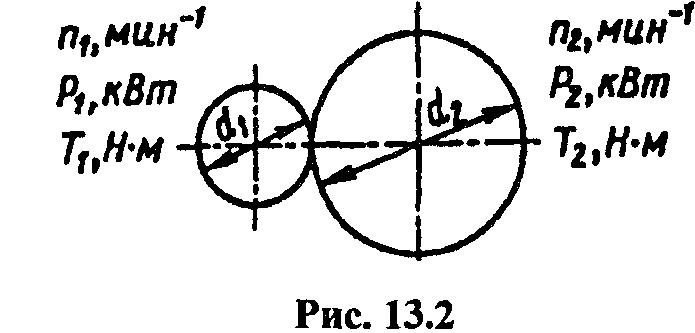

1. Понижение (или повышение) частоты вращения от вала двигателя к валу исполнительного элемента (рис. 27). Основные параметры на ведущем и ведомом валах: мощность Р₁, Р₂ (кВт), вращающий момент Т₁, Т₂ (Н·м), частота вращения n₁, п₂ (мин^–1).

Вращающий момент Т (Н·м) на любом валу можно вычислить по мощности Р (кВт) и частоте вращения п (мин^–1):

,

Рисунок 27 – Параметры на ведущем и ведомом валах

Как видно, понижение частоты вращения приводит к повышению вращающего момента, а повышение частоты вращения — к понижению момента.

Важной характеристикой передачи является передаточное число и, определяемое как отношение частот вращения n₁ ведущего и п₂ ведомого валов или (без учета скольжения в контакте) как отношение диаметров d₂ ведомого и d₁ ведущего элементов передачи:

, (37)

При этом и  1, следовательно, частота вращения ведомого вала меньше частоты вращения ведущего вала в передаточное число раз:

, (38)

Понижение частоты вращения называют редуцированием, а закрытые передачи, понижающие частоты вращения, — редукторами. Устройства, повышающие частоты вращения, называют ускорителями или мультипликаторами. В дальнейшем будем рассматривать только понижающие передачи, как имеющие преимущественное применение.

Соотношение мощностей и моментов. Мощность Р₂ на ведомом валу меньше, чем мощность Р₁ на ведущем вследствие потерь в передаче, оцениваемых КПД :

,

Вращающий момент на ведомом валу возрастает практически в передаточное число раз (в соответствии с уменьшением частоты его вращения):

,

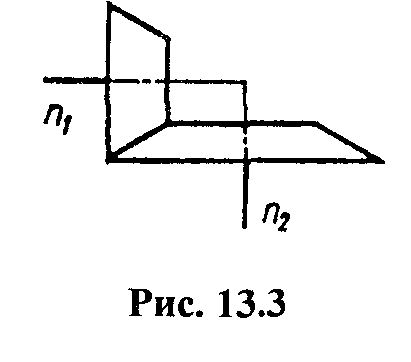

2. Изменение направления потока мощности. Примером может служить зубчатая передача заднего моста автомобиля. Ось вращения вала двигателя большинства автомобилей составляет с осью вращения колес угол 90°. Для передачи механической энергии между валами с пересекающимися осями применяют коническую передачу (рис. 28).

Рисунок 28 – Коническая передача

3. Регулирование частоты вращения ведомого вала. С изменением частоты вращения изменяется и вращающий момент: меньшей частоте соответствует больший момент. Для регулирования частоты вращения ведомого вала применяют коробки передач и вариаторы.

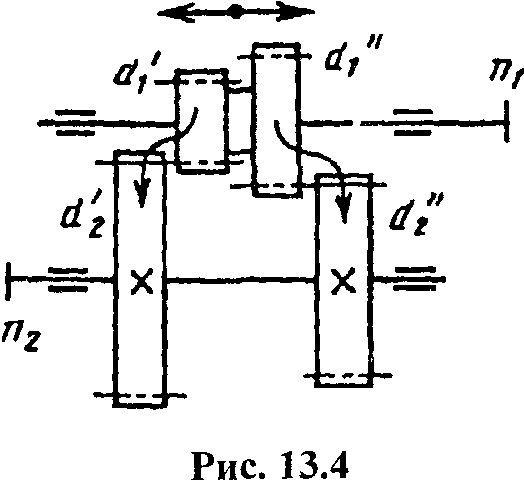

Коробки передач обеспечивают ступенчатое изменение частоты вращения ведомого вала в зависимости от числа ступеней и включенной ступени. Для двухступенчатой коробки передач, схема которой представлена на рис. 29, имеем:

,

Рисунок 29 – Коробка скоростей

Вариаторы обеспечивают бесступенчатое в некотором диапазоне изменение частоты вращения ведомого вала.

В лобовом вариаторе (рис. 30) изменение частоты вращения ведомого вала достигают передвижением малого катка вдоль вала, т.е. изменением расстояния R_i до оси ведомого вала. Передаточное число и_i находится в диапазоне от и_min до и_max:

,

Откуда диапазон регулирования:

,

Для лобового вариатора D2,5.

4. Преобразование одного вида движения в другой (вращательного в поступательное, равномерного в прерывистое и т.д.).

5. Реверсирование движения (прямой и обратный ход).
