21. Назначение канала z универсального осциллографа
Осциллографом называется прибор для наблюдения или регистрации эл. сигналов, а так же для измерения их параметров. Основная функция осциллографа заключается в воспроизведении в графическом виде различных эл. колебаний (осциллограмм). Осциллограф позволяет осуществить измерения различных параметров сигнала, например амплитуды, длительности, частоты, глубины модуляции.
Структурная схема осциллографа:
Осциллограф содержит 3 канала : X Y Z.
Канал Z предназначен для управления ЭЛТ. Он содержит усилитель-ограничитель и устройство управления яркостью. Сигнал с выхода канала Z поступает на модулятор ЭЛТ. Для повышения точности измерений параметров сигнала в состав осциллографа включается калибратор амплитуды и длительности.
22.Методы анализа спектра сигналов
Спектр сигнала — в радиотехнике это результат разложения сигнала на более простые в базисе ортогональных функций.
Из известных методов анализа спектра сигналов (метод фильтрации, дисперсионно-временной и рециркуляционный методы) в серийно выпускаемых промышленностью анализаторах спектра чаще всего реализуется метод фильтрации. Сущность метода заключается в применении для выделения и анализа составляющих спектра селективных фильтров с узкой полосой пропускания. Наибольшее распространение получили фильтровые анализаторы спектра последовательного действия, позволяющие исследовать периодические и другие виды сигналов, спектры которых практически не изменяются во время измерения.

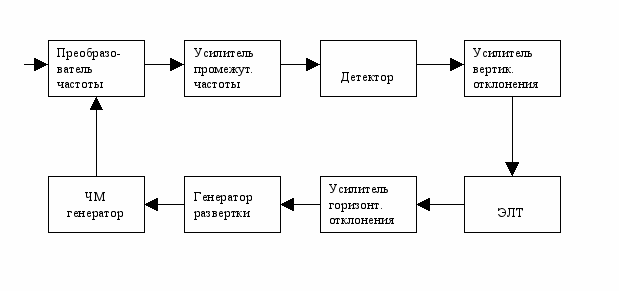

Упрощенная структурная схема такого анализатора

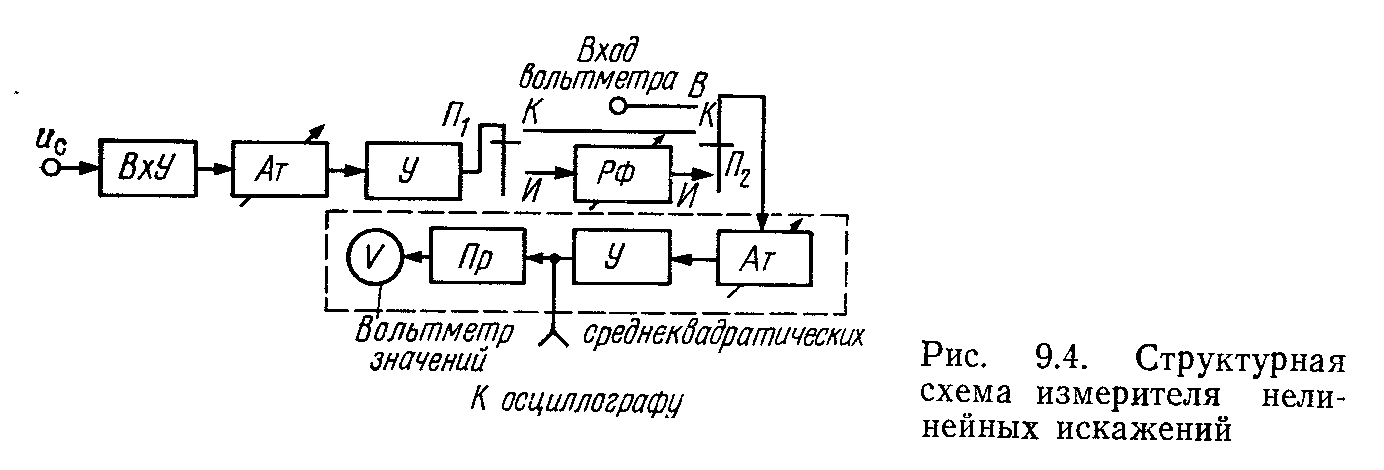

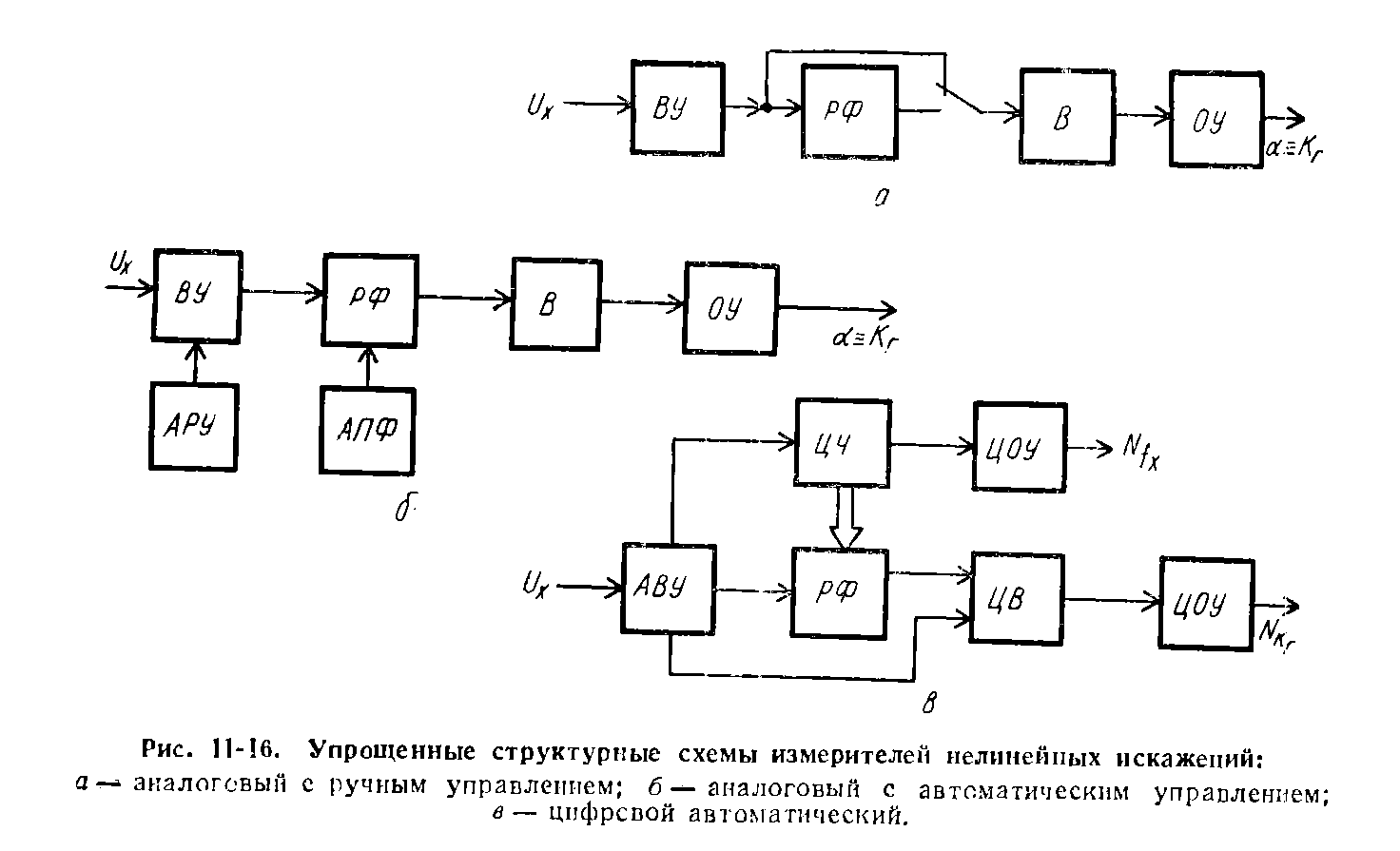

23.Структурная схема измерителя коэффициента нелинейных искажений
24.Условие равновесия моста постоянного тока
В общем виде мостовой схемой называют цепь, четырехполюсник или многополюсник, коэффициент передачи которой при определенных условиях равен нулю. Эти условия называют условиями баланса или равновесие моста. Ветви цепи, сопротивление которых входят в условие равновесия, называют плечами моста.

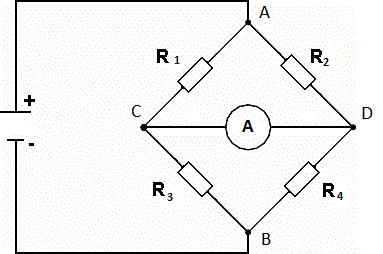

Схема моста постоянного тока
Плечи моста составлены из активных резисторов, их величины можно изменять ступенчато и плавно. Одно из плеч – измеряемое сопротивление. Например, R4 = Rx. В момент баланса в соответствии с уравнением баланса моста Rx=R2*R3/R1
Мост сбалансирован когда: R1/R3 = R2/R4
Плечо содержащее R2, называют плечом сравнения, а плечи, содержащие R3 и R4, - плечами отношения.
Мостовые схемы широко применяются в измерительной технике для определения сопротивлений, емкости, индуктивности, частоты и т.д. Широкое применение мостовых схем объясняется их точностью, высокой чувствительностью и относительной простотой.
25.Условие равновесия моста переменного тока
Когда описывают общие мосты переменного тока, где импеданс, а не только сопротивления должны иметь правильные соотношения для выполнения условий баланса, иногда бывает полезно рисовать соответствующие узлы моста в виде квадратов, каждый из которых имеет определённый импеданс:

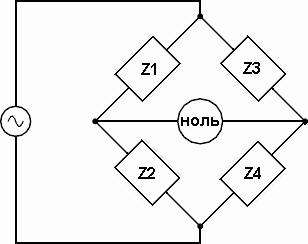

Обобщённый мост переменного тока: Z = общий комплексный импеданс.
Для этого обобщённого моста переменного тока выполнение условий баланса должно происходить в том случае, когда отношение импедансов каждой ветви равно:
