18. Назначение канала y универсального осциллографа, основные параметры канала.

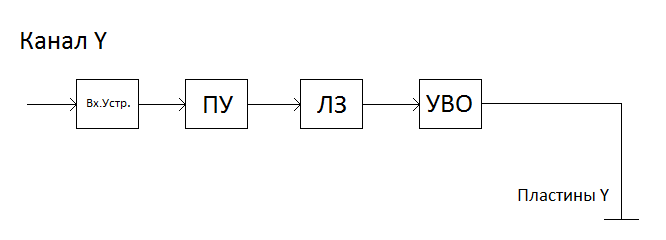

Канал Y, канал вертикального отклонения луча, служит для усиления сигнала по вертикали.
Входное устройство канала "Y" включает в себя соединительный кабель, переключатель входа и входные делители напряжения.
Предварительный усилитель (ПУ) канала вертикального отклонения предназначен для усиления исследуемого сигнала, преобразования сигнала из несимметричного в симметричный, установки изображения сигнала (совместно с аттенюатором во входном устройстве) в пределах рабочей части экрана по вертикали, обеспечения совместной работы с коммутатором в многоканальных осциллографах.
Линия задержки (ЛЗ), включаемая в канал вертикального отклонения осциллографов, позволяет задержать сигнал на время, необходимое для запуска генератора развертки. При отсутствии линии задержки на экране осциллографа не будет виден передний фронт исследуемого сигнала. Линия задержки не должна искажать форму исследуемого сигнала.
Усилитель вертикального отклонения (УВО) луча обеспечивает усиление исследуемого сигнала до значения, достаточного для отклонения луча ЭЛТ по вертикали в пределах рабочей части экрана.
Параметры канала Y:
Чувствительность канала
Входное сопротивление канала
Входная емкость канала
19. Назначение канала X универсального осциллографа, основные параметры канала.
Канал X предназначен для развертки сигнала по горизонтали(ось времени)
Основные параметры канала Х:
1)Основная погрешность нормируется в виде относительной погрешности, численные значения указаны в документации;
2)Основная погрешность коэффициента развертки;
3)Коэффициент синхронизации;
20.Виды разверток универсального осциллографа
Автоколебательная развертка — это развертка, при которой генератор развертки периодически запускается (автоматически) и при отсутствии сигнала запуска на его входе.Применяется для исследования периодических сигналов, а также импульсных с небольшой скважностью q = Tс/τ Она включается при внутренней синхронизации.
Ждущая развертка — развертка, при которой генератор развертки запускается только с помощью сигнала запуска.
Однократная
развертка — развертка, с помощью которой
генератор развертки запускается один
раз с последующей блокировкой. Однократная
развертка применяется для наблюдения
одиночных и непериодических процессов,
а также при фотографировании с экрана
осциллографа неповторяющихся сигналов.
Синусоидальная развертка.(Метод эллипса) – дополните плз,у меня в конспекте нет!
.Для измерения отключают один из каналов.Вход 2 отключают от канала У и подключают к входу Х.Получаются фигуры лисожу(0®,45®,90®,135®,180®)
Круговая развертка
Получается
подачей на вход Y синусоидального сигнала
,
а на вход X— аналогичный по форме и
амплитуде сигнал, но задержанный на
четверть периода (по фазе на φ = 90°), т.е.
.
