5. Дать определение класса точности (си) и способы выражения класса точности.
Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения.
Способы выражения:
а) если абсолютная погрешность не зависит от измеряемой величины, тогда относительная и абсолютная погрешности выражаются 1 буквой:
(0,5;
1,0; 1,5; 2,0; 4; 5; 6)
б) если абсолютная погрешность зависит от измеряемой величины:
–
инструментальня
погрешность
в) если относительная и абсолютная погрешности зависят от измеряемой величины нелинейно, тогда вводятся поправочные таблицы и графики
6. Класификация приборов измерения тока и напряжения)
Классификация предусматривает следующие подгруппы и виды приборов.
А — приборы для измерения силы тока:
Al — установки или приборы для поверки амперметров;
А2 — амперметры постоянного тока;
A3 — амперметры переменного тока;
А7 — амперметры универсальные;
А9 — преобразователи тока.
В—приборы для измерения напряжения:
Bl—установки или приборы для поверки вольтметров;
В2 — вольтметры постоянного тока;
ВЗ — вольтметры переменного тока;
В4 — вольтметры импульсного тока;
В5 — вольтметры фазочувствительные (векторметры);
В6—вольтметры селективные;
В7—вольтметры универсальные,
В8 — измерители отношения напряжений и (или) разности напряжений;
В9 — преобразователи напряжений.

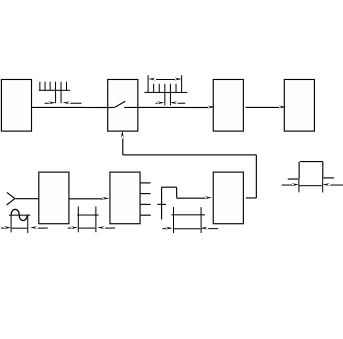

7. ____________
8.Аналоговые вольтметры типа уд и ду. Преимущества и недостатки.
Аналоговый электронный вольтметр - измерительный прибор, который состоит из электронного преобразователя, выполненного на полупроводниковых элементах, интегральных микросхемах, и магнитоэлектрического измерителя.
Для измерения напряжения в радиоэлектронных цепях используют следующие типы электронных вольтметров: постоянного тока (В2), переменного тока (ВЗ), импульсные (В4), фазочувствительные (В5), селективные (В6), универсальные (В7).
Аналоговые электронные вольтметры переменного тока выполняют по схемам: 1) преобразования переменного напряжения в постоянное и дальнейшего усиления постоянного напряжения (рис. 11.2, а); 2) усиления переменного напряжения и дальнейшего преобразования переменного напряжения в постоянное (рис. 11.2, б).
Вольтметры, построенные по первой схеме, характеризуются широким частотным диапазоном 20 Гц - 1000 МГц, но недостаточно высокой чувствительностью. Вольтметры, построенные по второй схеме, характеризуются сравнительно узким частотным диапазоном 10 Гц-20 МГц, определяемым полосой пропускания усилителя переменного тока, но более высокой чувствительностью.

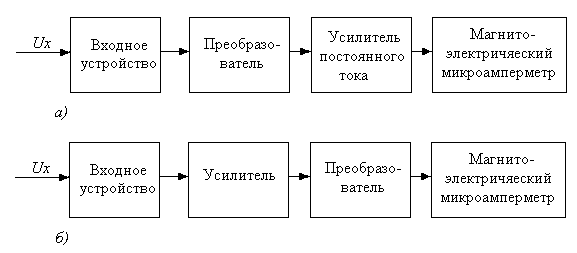

Рис. 11.2. Схемы электронных вольтметров переменного тока
Характеристики аналоговых электронных вольтметров переменного тока и градуировка их шкал в основном определяются схемой электронного преобразователя (детектора). Различают преобразователи амплитудного, средневыпрямленного, среднеквадратического значений, преобразующие переменное напряжение в постоянное, пропорциональное по уровню соответственно амплитудному, средневыпрямленному и среднеквадратическому значениям измеряемого напряжения.
Вход преобразователей относительно постоянной составляющей измеряемого напряжения может быть открытым либо закрытым (с разделительным конденсатором на входе).
По сравнению с электромеханическими вольтметрами аналоговые электронные вольтметры переменного тока имеют следующие достоинства: широкий частотный диапазон измеряемого напряжения от единиц герц до тысячи мегагерц; слабую зависимость показаний от частоты измеряемого напряжения в рабочем диапазоне частот; высокую чувствительность, практически постоянную в рабочем диапазоне частот; широкий динамический диапазон от десятых долей до сотен вольт (благодаря применению усилителей и делителей напряжений); ничтожно малую мощность потребления, так как имеют большое входное сопротивление (Rвх = 5...10МОм), малую входную емкость (Свх = 1...4 пФ), но в то же время развивают мощность, достаточную для приведения в действие выходного магнитоэлектрического измерителя.
К недостаткам аналоговых электронных вольтметров относят их сравнительно большую основную погрешность (2,5-4%), так как смена отдельных элементов схемы влияет на градуировку вольтметров, частотную погрешность и необходимость вспомогательных источников питания. При увеличении частоты измеряемого напряжения до единиц гигагерц основная погрешность может возрасти до 25%.
