Комплексний теплотехнічний розрахунок огороджуючих конструкцій
1.1. Кліматологічні дані місця будівництва (табл. 1 [2])
Місто будівництва |
Черкаси |
Температура холодної доби |
tх.д = – 26 C |
Температура холодної п’ятиденки |
tх.5 = – 22 C |
Температура холодного періоду |
tх.п. = – 9 C |
Середня температура зовнішнього повітря за опалювальний період |
tо.п. = – 1 C |
Тривалість опалювального періоду |
Z = 189 діб |
Температурна зона України КГД = (tв - tо.п.)·Z = (18 – (-1)) 189 = 3591 |
Ι зона (>3501 КГД ) |
Режим в приміщенні |
нормальний |
Зона вологості (дод.1 [1]) |
3 (суха) |
Умови експлуатації огороджувальних конструкцій залежно від вологісного режиму приміщень і зон вологості (дод.2[1]) |
А |
1.2. Теплотехнічний розрахунок зовнішніх огороджуючих конструкцій будинку
1.2.1. Теплотехнічний розрахунок зовнішньої стіни
ЗОВНІШНЯ СТІНА
мал. 1 1 – бетон на гравії з природного каменю γ0=2400 кг/м3; 2 – цегла звичайна γ0= 1800 кг/м3; 3 – плити мякі γ0= 100 кг/м3; 4 – цегла звичайна γ0= 1800 кг/м3;. 5 – вапняно-піщаний тиньк γ0= 1600 кг/м3
|
Товщини шарів : δ1 = 0,02 м; δ2 = 0,13 м; δ3 = 0,14 м; δ4 = 0,25 м; δ5 = 0,015 м Коефіцієнти теплопровідності дод.3*[1]:
λ1 = 1,74,
λ2 = λ4 =0,70, ; λ3 = 0,06, ; λ5 = 0,70, |
Нормативне значення термічногог опору теплопередачі для Ι-ої температурної зони , дод. 4 [3]:
RH
= 2,2 ,
;
Розглядаючи окрему ділянку стіни площою 1 м2 , розбиваю стіну на характерні січення з однорідною конструкцією паралельно тепловому потоку і перпендикулярно до нього.
Т
ермічний
опір ділянки стіни паралельний
тепловому потоку знаходжу так:
В січені А-А:
,
;
Січення Б-Б:
;
Загальний термічний опір ділянки стіни паралельний тепловому потоку:

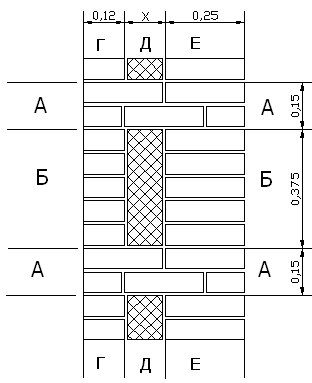

мал. 2
Термічний опір стіни перпендикулярний тепловому потоку знаходжу так:
В січені Г-Г: В січені Е-Е:

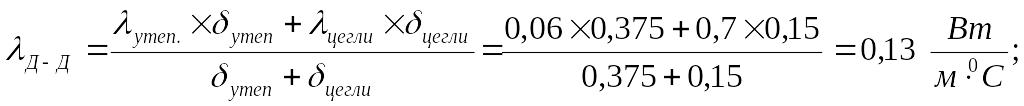

В січені Д-Д попередньо знаходжу середній коефіцієнт теплопровідності пропорційно розмірам стіни:
Загальний термічний опір стіни перпендикулярний тепловому потоку:
Дійсний термічний опір стіни:
Визначаю загальний термічний опір зовнішньої стіни :
= 8,7 ,
;
- коеф. тепловіддачі внутрішньої поверхні
дод.4*[1];
= 23 ,
;
- коеф. тепловіддачі зовнішньої поверхні
дод.4*[1];

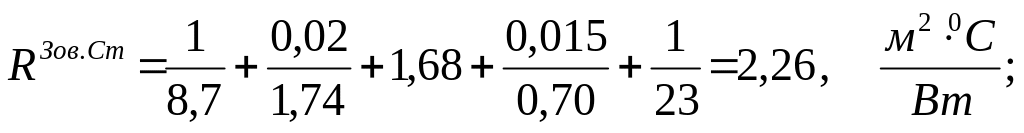

Отже:

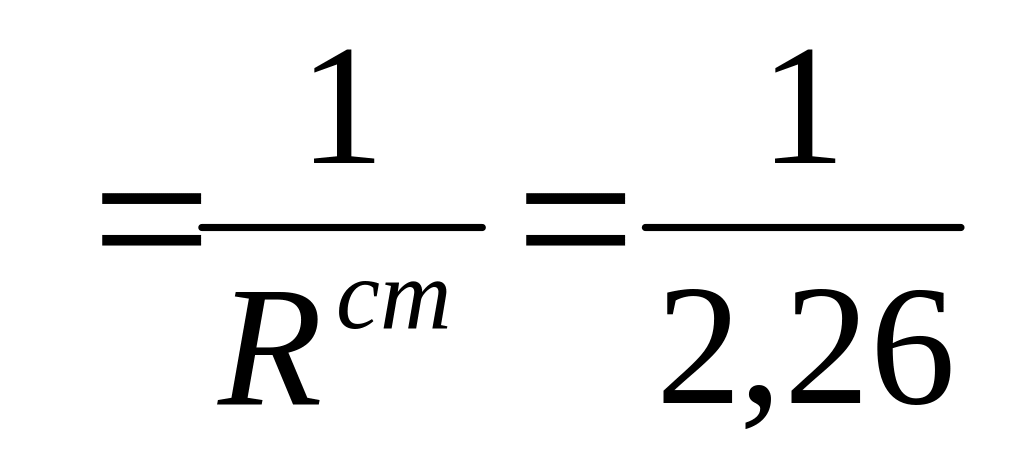

=2,26
Отже: RH < ;
Обчислюю коефіцієнт теплопередачі:
Kст
=
0,44
.
Визначаю потрібний термічний опір зовнішньої стіни, виходячи із санітарно-технішних вимог:
де
= 8,7 ,
;
- коеф. тепловіддачі внутрішньої поверхні
дод.4*[1];
- розрахункова температура внутрішнього
повітря в приміщенні ,0С ; n
– поправочний коефіцієнт на різницю
температур табл. 3*[1];
- нормований температурний перепад для
зовнішніх захисних конструкцій.
Враховуючи, що
>>
тому зовнішню стіну приймаю з товщиною
утеплювача 0,14м, виходячи з нормованого
термічного опору.
