Защита при потускнении и погасании факела

Потускнение и погасание факела определяется с помощью фотосопротивления.

При потускнении факела включаются дополнительные мазутные горелки. Это обычно восстанавливает нормальное горение пылеугольного факела. После этого дополнительные мазутные форсунки отключаются. Если же нормальное горение не восстанавливается, или факел гаснет совсем, автоматика безопасности прекращает подачу топлива в топку, останавливает дутьевые вентиляторы и т.д.

Газоводогрейные котлы

1. Погасает факел – останавливается котёл

2. При превышении температуры воды на выходе из котла (обычно 95 ^◦C);при нарушении циркуляции воды в системе отопления; при снижении разряжения в топке котла, а также при уменьшении или повышении давления газа перед горелкой – котёл останавливается.

16.5 Сар уровня в барабане паровых котлов

Уровень воды в барабане паровых котлов зависит не только от количества воды в котле, но и от количества (содержания) пузырьков в этой воде.

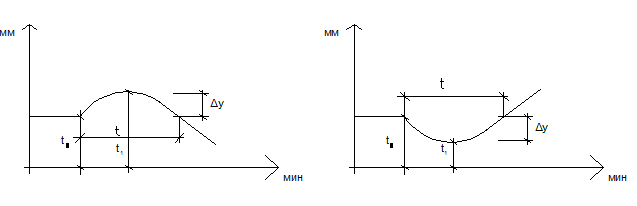

Динамические характеристики котлов, как объектов регулирования уровня, иллюстрируются следующим образом:

а) б)

а) изменение уровня воды в барабане парового котла при ступенчатом снижении расхода питательной воды;

б) изменение уровня воды в барабане парового котла при ступенчатом увеличении расхода питательной воды на такую же величину.

Эти кривые называются кривыми разгона.

В случае а) при снижении расхода питательной воды сначала уровень воды в барабане увеличивается, а лишь затем начинает снижаться. Произошло «набухание» уровня из-за охлаждающего действия питательной воды. Явление «набухания» может проявляться не так отчётливо или его вовсе может и не быть. Всё зависит от режимных параметров и характеристик котла.

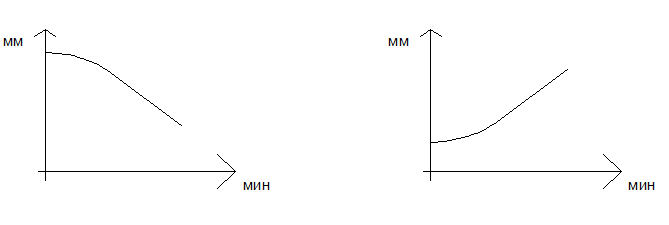

Пример, когда явление «набухания» не проявляется:

При снижении рабочего давления явление «набухания» проявляет себя в большой мере.

При одинаковых рабочих давлениях разных котлов «набухание» проявляет себя тем отчетливее, чем больше плотность теплового потока через поверхность теплообмена и чем меньше удельный объём пароводяной смеси.

При равенстве расхода пара и питательной воды, чем меньше расход топлива и воздуха в топку, тем в меньшей мере проявляет себя явление «набухания».

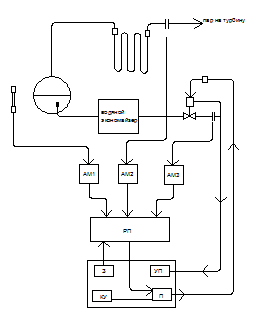

16.6 Схема сар уровня в барабане паровых котлов

ДМ1 – дифманометр гидростатичсекого уровнемера формирует сигнал о фактическом значении уровня в барабане парового котла;

ДМ2 – дифманометр и диафрагма 2 формирует сигнал о расходе пара;

ДМ3 – дифманометр и диафрагма 3 формирует сигнал о расходе питательной воды.

Сигналы расходомеров пара и питательной воды подаются на регулирующий прибор РП с разными знаками.

Настройки системы таковы, что при одинаковых расходах пара и воды, эти сигналы также должны быть равны. Следовательно, при изменении расхода пара на такую же величину изменяется расход питательной воды без участия сигнала по уровню.

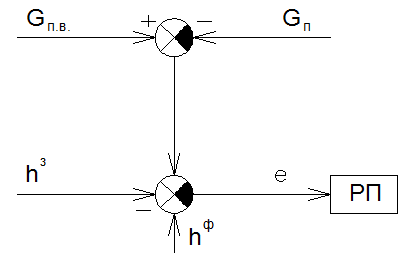

Схема формирования выходного сигнала для РП имеет вид:

Такая схема при неизменном уровне воды в барабане котла обеспечивает расход питательной воды при всяком увеличении расхода пара .

Сигнал обратной связи по уровню используется для компенсации других возмущений. Например, для компенсации со стороны топки, а также для уменьшения погрешностей настройки канала компенсации основного возмущения – расхода пара.
