14.1 Автоматизация индивидуальных тепловых пунктов (итп)

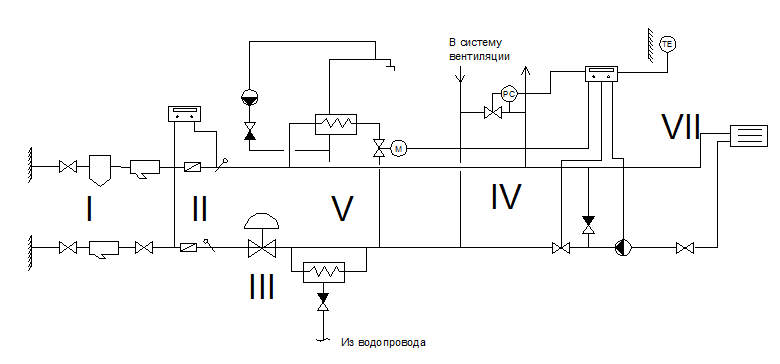

1 Вариант

Ι – узел подключения ИТП к тепловой сети. Содержит запорную арматуру (шаровые краны) и сетчатый фильтр. Может быть установлен грязевик.

II – узел учёта теплопотребления. Содержит тепловычислитель, два расходомера, 2 датчика температуры на подающем и обратном трубопроводе.

III– узел управления режимом давления. Функции этого узла:

1. Поддерживает заданное значение ∆Pна отдельных участках системы теплопотребления;

2. Защита оборудования от недопустимо высокого давления;

3. Гарантирует заполнение системы теплоносителем и защищает её от опорожнения;

4. Исключает вскипание теплоносителя в верхних точках системы

5. Ограничивает расход теплоносителя на абонентскую установку;

6. Обеспечивает балансировку всей тепловой сети.

Регулятор ∆P устанавливается обычно на обратном трубопроводе, в том числе и для защиты системы отопления от опорожнения (когда P в обратном трубопроводе меньше высоты здания).

IV – узел присоединения вентиляционной установки. Содержит регулятор ∆P на калорифер вентиляционной установки

V – узел ГВС. Применяется двухступенчатая смешанная схема подключения ступеней подогревателя ГВС. Первая ступень подогревателя включается последовательно с системой отопления. Требуемый расход теплоносителя обеспечивается ручным балансировочным клапаном. Вторая ступень включается параллельно системе отопления.

Для поддержания нужной температуры воды в системе ГВС используется датчик температуры воды на выходе из второй ступени подогревателя ГВС. Регулирование этой температуры осуществляется за счёт изменения расхода сетевой воды через вторую ступень подогревателя. Для этого используется двухходовой клапан с электроприводом.

Системой автоматизации предусматривается контроль температуры обратной воды после второй ступени подогревателя ГВС. Предусматривается циркуляции воды в контуре. Также системой автоматизации предусматривается контроль расхода холодной воды, поступающей в систему ГВС.

VI – узел системы отопления. Предусматривается контроль температуры наружного воздуха и контроль температуры системы отопления. Контроль осуществляет только погодное регулирование ТРЗ за счёт изменения сопротивления двухходового клапана, установленного после узла смешения.

Для обеспечения необходимого расхода воды в системе отопления используется насос. Включение/ выключение насоса осуществляется по сигналу контролера.

Для повышения качества регулирования ТРЗ в отдельных помещениях на отопительных приборах устанавливаются термостатические вентили.

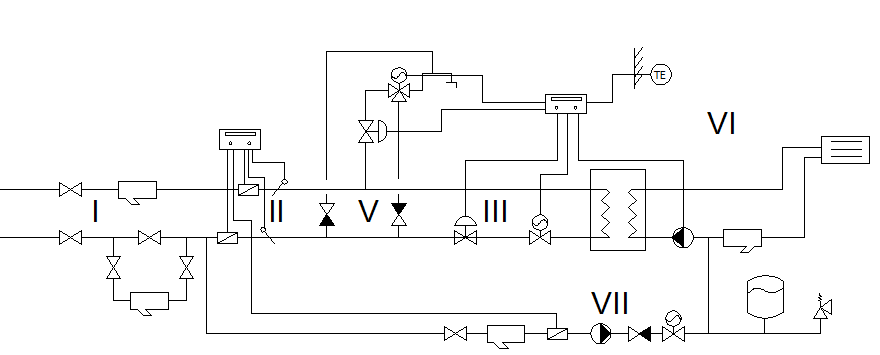

2 Вариант

Узлы I – IVаналогично 1 варианту

V – узел ГВС. Забор воды на ГВС осуществляется из тепловой сети. Предусматривается контроль и регулирование температуры воды в системе ГВС, для этого используется датчик температуры, контролер и трехходовой клапан с электроприводом. Для устойчивой работы трехходового клапана предусматривается регулирование ∆P на этом клапане. Для этого используется соответствующий регулятор ∆P.

Циркуляция воды в системе ГВС обеспечивается за счёт перепада давления, создаваемым ручным балансировочным клапаном, установленным на обратном трубопроводе.

VI–узел системы отопления. В со предусматривается погодное регулирование температуры. Для этого используются датчики температуры наружного воздуха t_н и температуры системы отопления t_со . Также используются контролер и двухходовой клапан с электроприводом, изменяющий расход воды через первичный контур теплообменника.

Для повышения качества регулирования ТРЗ в отдельных помещениях на отопительных приборах предусматриваются термостатические вентили.

VII – узел подпитки. Для компенсации изменения объема теплоносителя при независимом присоединении системы отопления используются расширительные баки. Предпочтительней мембранные расширительные баки, так как теплоноситель не контактирует с атмосферным воздухом и не насыщается кислородом ( О₂).

Расширительные баки размещают в ИТП здания и присоединяют к обратному трубопроводу перед циркуляционным насосом. При этом расширительные баки небольших размеров устанавливают непосредственно на обратном трубопроводе. Баки больших размеров устанавливают на полу ИТП.

На подпиточном трубопроводе размещается запорный кран, сетчатый фильтр, расходомер, обратный клапан, подпиточный соленоидный клапан и рыле давления. Рядом с расширительным баком размещается предохранительный клапан.

Заполнение независимо присоединенных систем отопления, а также периодическая подпитка осуществляется из обратной магистрали тепловой сети с помощью подпиточного трубопровода. Если давление в обратной магистрали меньше давления подпитки, то на подпиточном трубопроводе устанавливается подпиточный насос. Если давление в системе отопления падает, то рыле давления открывает подпиточный клапан и одновременно включается подпиточный насос.

Минимальное статическое давление для заполнения системы отопления и обеспечения не вскипания теплоносителя вычисляется по формуле:

где h – высота здания, м

P_нас –давление насыщения для водяного пара

Максимальное статическое давление:

где P_у – максимально допустимое давление для оборудования.
