Тема 10. Автоматизация стояков двухтрубных систем отопления

Рис. Автоматизация стояка двухтрубной системы отопления с нижней прокладкой магистралей.

1 – обычный отопительный прибор с боковым присоединением

1. – конвектор со встроенным терморегулятором

2. – радиатор со встроенным терморегулятором и боковым присоединением

3. –терморегулятор с клапаном RTD – N

4. – запорный клапан RLV

5. – воздуховыпускной кран (воздушник)

6. – балансировочный клапан со спускным краном

7. – запорный клапан ASV-N, с помощью которого балансировочный клапан подключается к подающему стояку

8. – сильфонные компенсаторы, предназначены для компенсаций температурных удлинений на стояках здания больше 6 этажей; при меньшей этажности здания – осуществляется за счёт П. ??? отступов стояков от подающей магистрали.

Диаметр терморегуляторов RTD принимается равным диаметру патрубка отопительного прибора. На выходе отопительного прибора должен быть установлен запорный клапан (5). На стояках системы отопления должна быть установлена запорно-регулирующая арматура:

- в здании до 3^х этажей и при числе стояков на разводящих магистралях не более трех разрешается запорно-регулирующую арматуру не устанавливать;

- в здании от 3^х до 6^и этажей и при количестве стояков на магистралях не более трех следует предусматривать шаровые и спускные краны, при большем числе стояков – ручные балансировочные клапаны;

- в более сложном случае устанавливаются автоматические балансировочные клапаны;

-если в «корне» стояков выше 20 кПа, то во всех случаях устанавливаются автоматические балансировочные клапаны. Это делается и для исключения шумообразования на клапанах регуляторов RTD.

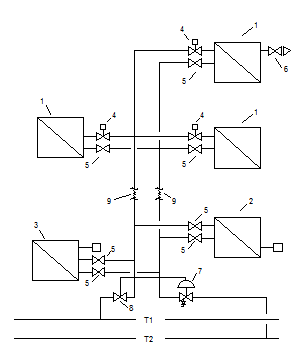

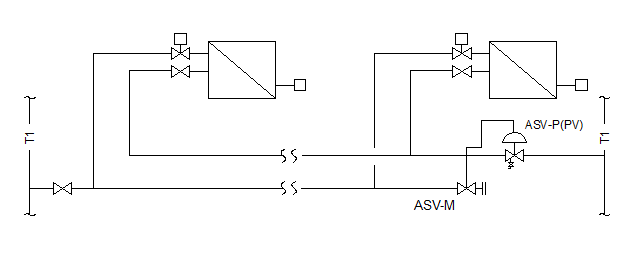

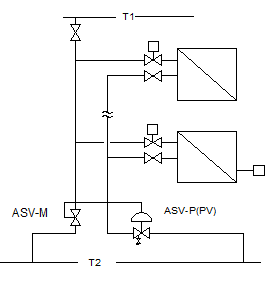

Примеры размещения АБК на двухтрубных стояках и ветвях системы отопления:

А)

Б)

В)

Тема 11. Двухтрубная система отопления с «лучевой» поквартирной разводкой

1 – обычный отопительный прибор (не имеет встроенного терморегулятора);

2 – отопительный прибор со встроенным терморегулятором с нижним присоединением;

1. – терморегулятор с условным клапаном и выносным датчиком температуры;

2. – Запорный условный клапан;

3. – обычный терморегулятор RTD со своей гарнитурой;

4. – воздуховыпускной клапан ( «воздушник»);

5. – подающий и обратный коллекторы (гребенки);

6. – шаровые запорные клапаны;

7. – спускной кран;

8. – АБК (ASV-M);

9. – АБК (ASV-P )

10. – тепловычислитель;

11. – сетчатый фильтр;

12. – расходомер;

13. – датчик температуры.

На горизонтальной двухтрубной системе отопления устанавливаются ручные БКпри количестве лучей не более трех. В других случаях – АБК.

Тема 12. Автоматизация стояков и ветвей однотрубных систем отопления

Автоматизация однотрубных систем отопления требует проведения дополнительных мероприятий, поэтому использование однотрубных систем отопления в новом строительстве ограничено.

Терморегуляторы RTDснижают коэффициент затекания воды в отопительный прибор, следовательно, может потребоваться увеличение размеров отопительного прибора. Диаметры терморегуляторов принимаются равными диаметрам патрубков отопительного прибора, а диаметры замыкающих участков берутся на калибр меньше.

Примеры размещения автоматического балансировочного клапанаAB-QM на однотрубных системах отопления:

А)

Б)

Ручные балансировочные клапаны устанавливаются на однотрубных стояках в том случае, если эти стояки имеют до шести отопительных приборов и количество стояков на разводящей магистрали не более трёх. В более сложных случаях устанавливаются АБК.
