СОДЕРЖАНИЕ
Введение…………………………………………………...2
1. Архитектурно-планировочное решение………………3
2. Конструктивное решение………………………………6
3. Теплотехнический расчет………………………………9
4. Инженерное оборудование здания……………………11
5. Сведения об отделке…………………………………...11
6. Список использованной литературы…………………12
Введение
Возведение зданий из мелкоразмерных элементов требует больших затрат труда, не позволяет широко использовать средства автоматизации и механизации строительства. Одним из путей повышения степени индустриализации строительного производства является проектирование и строительство зданий из крупных блоков. Сравнение технико-экономических показателей кирпичных и крупноблочных зданий показывает, что сроки строительства сокращаются почти на 15, а затраты труда — на 20 %.
Панельное домостроение — один из способов сборного строительства, основанный на использовании предварительно изготовленных крупных железобетонных панелей и плит заводского производства при возведении крупных жилых, административных и зданий общественного назначения.
Основными видами возводимых панельных зданий в настоящее время являются каркасные и бескаркасные. К первому типу относят каркасно-панельные, а ко второму — крупнопанельные. Монтаж зданий обоих типов производится из индустриальных сборных железобетонных конструкций.
Крупнопанельные здания относятся к типу бескаркасных. В зависимости от этажности здания и его назначения, существуют различные конструктивные схемы.
Панели внешних стен выпускаются двух основных разновидностей:
-Однослойные панели. Изготавливаются из лёгкого железобетона.
-Многослойные сэндвич-панели.
Панели для внутренних стен изготавливаются однослойными, а в качестве материалов применяется лёгкий или обычный железобетон. В зависимости от своей толщины, внутренние панели могут применяться как в качестве несущих стен, так и в качестве панелей диафрагм жёсткости. Внутренние стены, не являющиеся несущими устанавливаются, в основном, в качестве стен-перегородок лёгкой конструкции.
Возведение безкаркасных зданий заключается в использовании внутренних и внешних несущих стеновых панелей и плит перекрытия, которые устанавливаются рядом друг с другом и друг над другом таким образом, что после заливки бетоном швов и стыков между ними получается устойчивое сооружение.
Архитектурно-конструктивное проектирование является важным этапом учебного процесса. Выполнение курсовых проектов закрепляет и углубляет теоретические знания, позволяет приобрести практические навыки в решении объемно-планировочных и инженерно-технических вопросов в архитектурно-конструктивном проектировании.
Курсовой проект многоэтажного жилого или общественного здания из крупноразмерных элементов является второй проектной работой, в которой на основе изучения разделов курса "Архитектура гражданских и промышленных зданий" комплексно решаются объемно-планировочные и конструктивные задачи.
Выполняя этот проект, студент знакомится с основными приемами архитектурно-конструктивного проектирования крупноэлементного домостроения, учится пользоваться специальной литературой, нормами строительного проектирования и ГОСТами, общесоюзным каталогом унифицированных изделий, приобретая навыки графического изображения проектного материала.
1.Архитектурно-планировочное решение
1.1 Объемно-планировочное решение
Согласно заданию на курсовой проект для строительства принимаем город Львов. Климат умеренный континентальный. Для Львов характерен теплый и влажный климат.
Согласно СНиП 2.01.01-82 «строительная климатология и геофизика»: среднегодовая температура составляет -7,2°С, наиболее низкой она является в январе (-7°С), наивысшая в июле (20.4°С).
Проектируемое здание представляет собой 9-ти этажный жилой дом на 36 квартир. Габаритные размеры проектируемого здания: длина-27м, ширина-12 м. На одном этаже проектируемого здания расположены 4 квартир с выходами на лестничную клетку. Внутри квартир перегородки, которые отделяют комнаты от друг друга и разбивают внутреннее пространство на отдельные помещения.

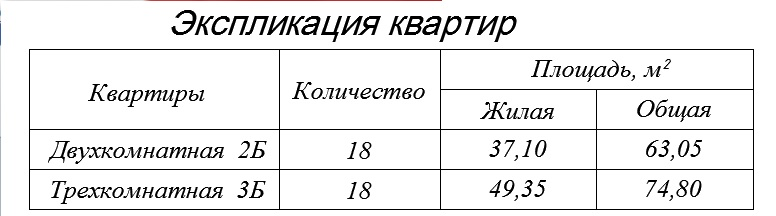

Таблица 1.1
Таблица 1.2
Технико-экономические показатели по зданиям
№ п/п |
Наименование показателя |
Единица измерения |
Значение |
1 |
2 |
3 |
4 |
|
|
|
|
2 |
Площадь застройки |
м2 |
360,5 |
3 |
Этажность |
кол. |
9 |
4 |
Условная высота здания |
м |
29,025 |
5 |
Количество квартир в доме, |
шт. |
36 |
в том числе: |
|
|
|
|
|
|
|
-Двухкомнатных |
шт. |
18 |
|
-Трехкомнатных |
шт. |
18 |
|
6 |
Площадь квартир в доме |
м2 |
1570,8 |
7 |
Площадь летних помещений |
м2 |
70,35 |
8 |
Общая площадь квартир в доме |
м2 |
1600,6 |
9 |
Площадь встроенных нежилых помещений |
м2 |
0 |
10 |
Общий строительный объем, |
м3 |
5320,4 |
в том числе: |
|
|
|
-Выше отметки 0.000 |
м3 |
4670 |
|
-Ниже отметки 0.000 |
м3 |
650,4 |
2. Конструктивное решение
Конструктивная схема здания – бескаркасная с продольно-поперечным расположением несущих стен.
2.1. Фундаменты.
Проектом предусмотрены ленточные из бетонных блоков и плит, которые передают нагрузку на глубоко залегающее основание.
Ленточные фундаменты — самые распространенные. Обычно их используют при строительстве сооружений с тяжелыми стенами (кирпичными, каменными, бетонными), цокольными этажами и подвалами. Ленточный фундамент возводят по периметру здания под наружными и внутренними несущими стенами. Собственно, сам ленточный фундамент и является стеной, высота которой зависит от глубины заложения, а ширина — от используемого материала и допустимой нагрузки на грунт. Их монтируют из готовых бетонных или железобетонных блоков: фундаментных блоков-подушек и стеновых блоков. При небольшом давлении здания на грунт можно использовать только фундаментные стеновые блоки, которые укладывают на предварительно выровненное и утрамбованное основание. Если нагрузка на грунт велика, то на основание сначала укладывают фундаментные блоки-подушки.
2.2. Стены
Панели наружных стен из конструктивно-изоляционных легких бетонов плотностью до 1400кг/м³, выполняются с заполнителем из керамзита. В целях хрупкого разрушения панели армируются конструктивно по внешнему контуру и контуру проемов пространственными сварными каркасами, сваренными из плоских каркасов и соединительных стержней. Армирование углов проемов усиливается сварными сетками размером 700х500мм, расположенными у внешней поверхности.
Из-за значительного перепада в зимнее время комнатной и уличной температур и влажности воздуха плоские панели наружных стен, подчиняясь физическим свойствам строительных материалов (расширению внутренних и сжатию внутренних слоев) приобретают некоторую кривизну. Поэтому в зимний период стыки являются наиболее уязвимой частью стен. В несущих стенах стыки панелей обеспечивают передачу усилий, во всех стенах они должны обладать надежными изоляционными свойствами, исключающими протекание, продувание и выпадение конденсата в зоне сопряжения при минимальной воздухопроницаемости, поэтому в проекте предусмотрен дренированный стык. Теплоизоляция вертикального и горизонтального стыков обеспечивается термовкладышами из пенополистирола. Вертикальные термовкладыши снаружи защищены оклеечной воздухоизоляцией из атмосферных лент (бутилкаучука).
Внутренние несущие стены имеют однорядную разрезку по высоте этажа и разрезку по длине кратно размерам конструктивной ячейки. Дверные проемы должны быть замкнуты нижней перемычкой или арматурной связью, срезаемой на монтаже. Панели формуются в вертикальных кассетных машинах из конструктивного бетона В25.
2.3. Перекрытия
Плиты перекрытия относятся ко второй группе плит по величине перекрываемого шага поперечных и пролета продольных стен. Это сплошные ж/б панели с опиранием по двум сторонам, под поверхностную нагрузку 300кг/м², соответствуют серия типовых проектов, спроектированных на основе модульной сетки с ячеей 0,3м (планировочный модуль 300мм). Изготовление плит предусматривается в кассетных машинах, толщина плиты 160мм, масса до 10т. Армируются плиты сварными блоками, установленными в кассету в собранном виде, включая петлевые выпуски, закладные детали и пространственные плиты фиксаторы. Плиты своей толщиной обеспечивают достаточною звукоизоляцию междуэтажных перекрытий. Диаметр каналов для скрытой сменяемой электропроводки 25мм. Жесткость диска перекрытия обеспечивается путем сварки расположенных на боковых гранях арматурных выпусков, замоноличивания швов цементным раствором марки 150 и образования растворной шпонки. Проектное положение плит контролируется фиксаторами в несущих стенах. Для устройства чердачных крыш применены облегченные ребристые железобетонные плиты П-образного сечения, с несущими продольными ребрами высотой 300мм и вспомогательными поперечными ребрами высотой 140мм. Толщина полки 30мм. Отверстия для пропуска вентиляционных блоков располагаются вне несущих ребер. При крыше с внутренним водостоком – плиты имеют перепад полки для устройства ендовы. Заглубленная ендова способствует стоку воды к воронкам внутренних водостоков. Однослойные керамзитобетонные плиты без вентканалов предназначены для устройства крыш с внутренним водостоком. Плиты изготовляются из керамзитобетона марки 75, плотностью 1000-1200кг/м³.
2.4 Крыша
Конструкцию чердачных крыш с теплым чердаком составляют утепленные кровельные, лотковые и фризовые панели, опорные конструкции кровельных и лотковых панелей и неутепленное чердачное перекрытие.
Вентиляционные блоки нижележащих этажей в таких крышах завершаются оголовками высотой 600мм в чердачном пространстве, т.к. теплый чердак служит воздухосборной камерой вытяжной вентиляции здания. Фразовые панели делают глухими. В средней зоне теплого чердака устраивают общую вытяжку-шахту высотой 4,5м от уровня верхней плоскости чердачного перекрытия.
2.5. Лестницы
Лестнично-лифтовой узел: Лестнично-лифтовой узел включает, в себя все элементы здания, от наружного входа до входа в квартиру. Вертикальный ствол лестнично-лифтового узла составляет – к лестничной клетке примыкает шахта пассажирского лифта грузоподъемностью 320кг. Эвакуацию людей при пожаре обеспечивает незадымляемая лестница.
Лестничные клетки при расположении лестниц внутри здания размещают в модульных ячейках, огражденных по четырем углам колоннами и с четырех сторон стенами жесткости. При примыкании лестницы к фасаду, лестничная клетка ограждается стенами жесткости с трех сторон за исключением фасада. Лестничные марши со стороны фасада опирают на фасадные ригеля, а внутри здания - на полки стен жесткости или стен лестничной клетки, рядовые или лестничные ригели, стальные колонны, приваренные к закладным деталям стек лестничной клетки.

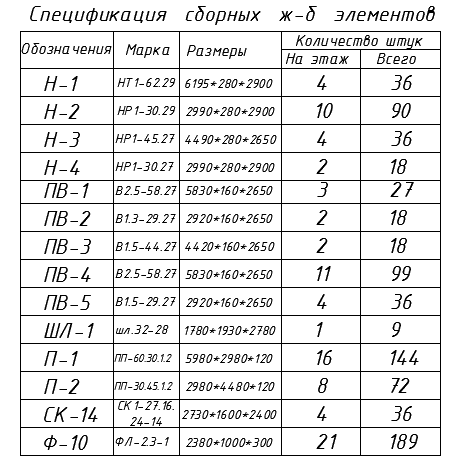

Сборные железобетонные конструктивные элементы, используемые в работе, представлены в таблице 2.1.
Таблица 2.1

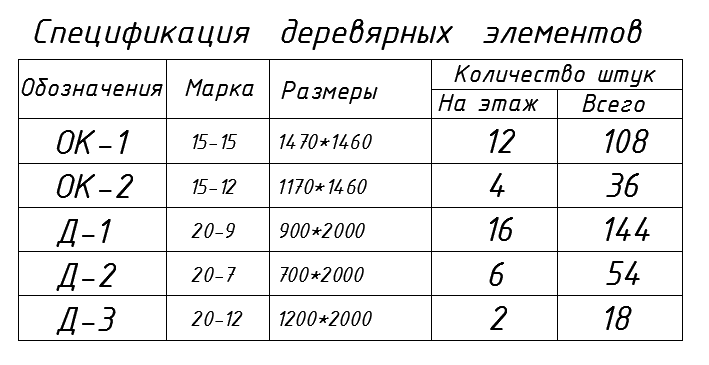

Таблица 2.2
