Задание 100

№ детали для деталирования 1,3

Рис. 37 – Клапан обратный

11.Клапан обратный

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А3 А4 А4 А4 А4		1 2 3 4 5 6 7	00.11.001 00.11.002 00.11.003 00.11.004 00.11.005	Детали Корпус Гайка Клапан Наконечник Пружина Стандартные изделия Гайка М32 ГОСТ 7805 – 62 Прокладка П 18×40×2 МН 3138 – 62	1 1 1 1 1 1 1

Обратный клапан становится на трубах, соединяющих резервуар с прибором.

Жидкость, идущая из нагнетательного прибора через правое отверстие в полость корпуса 1, под действием давления перемещает клапан 3 и сжимает пружину 5. При падении давления жидкости, под действием пружины 5 клапан 3 закрывает отверстие корпуса, преграждая тем самым обратный выход жидкости. Верхнее отверстие корпуса предназначено для продувки трубопровода.

Материалы. Детали: поз. 1, 2, 4 – сталь 20 ГОСТ 1050 – 60; поз. 3 – сталь 20 ГОСТ 1050 – 60; поз. 5 – сталь 65Г ГОСТ 1050 – 60.

Содержание листа 1-7.

На листе формата А4 выполнить чертеж по размерам задания

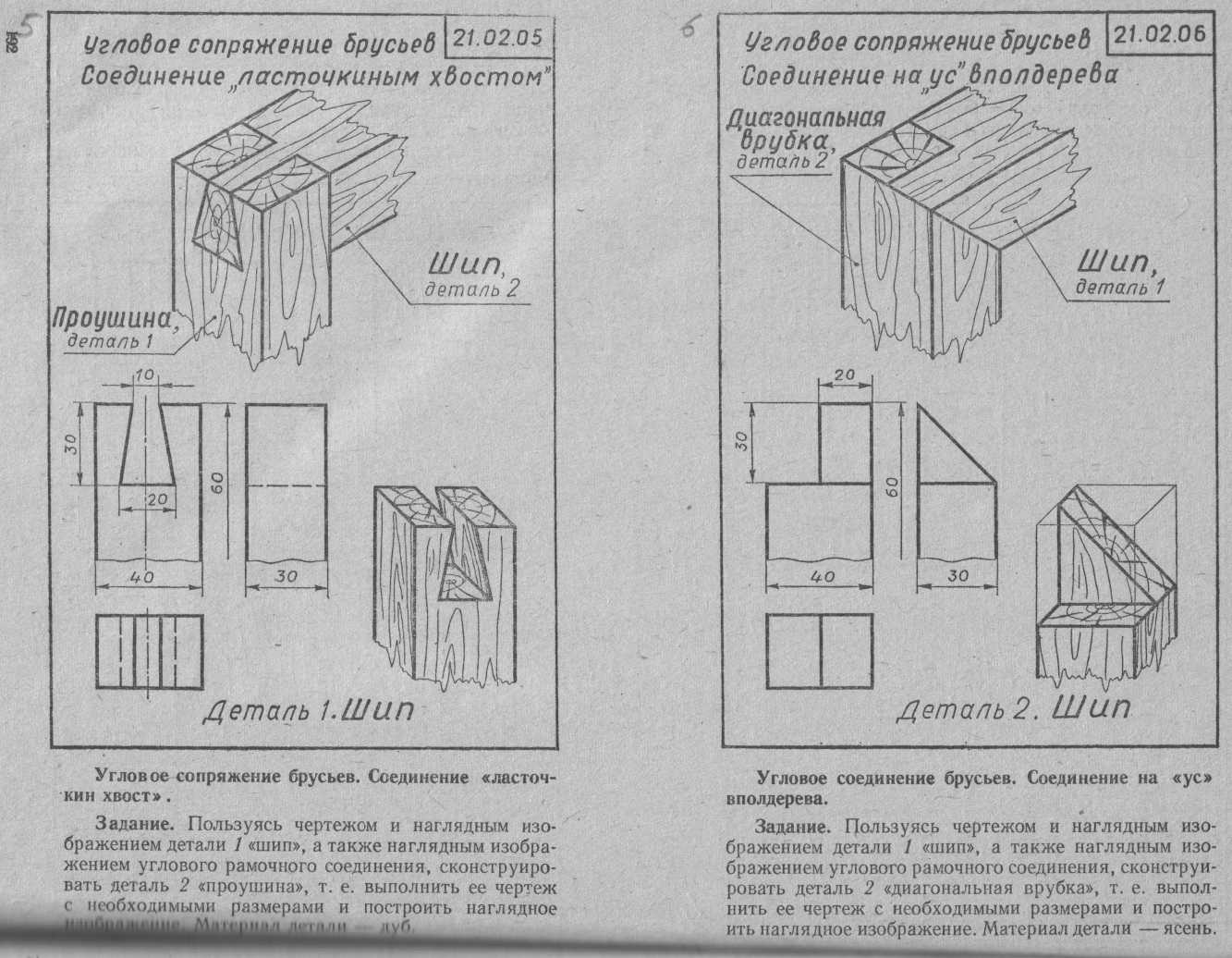

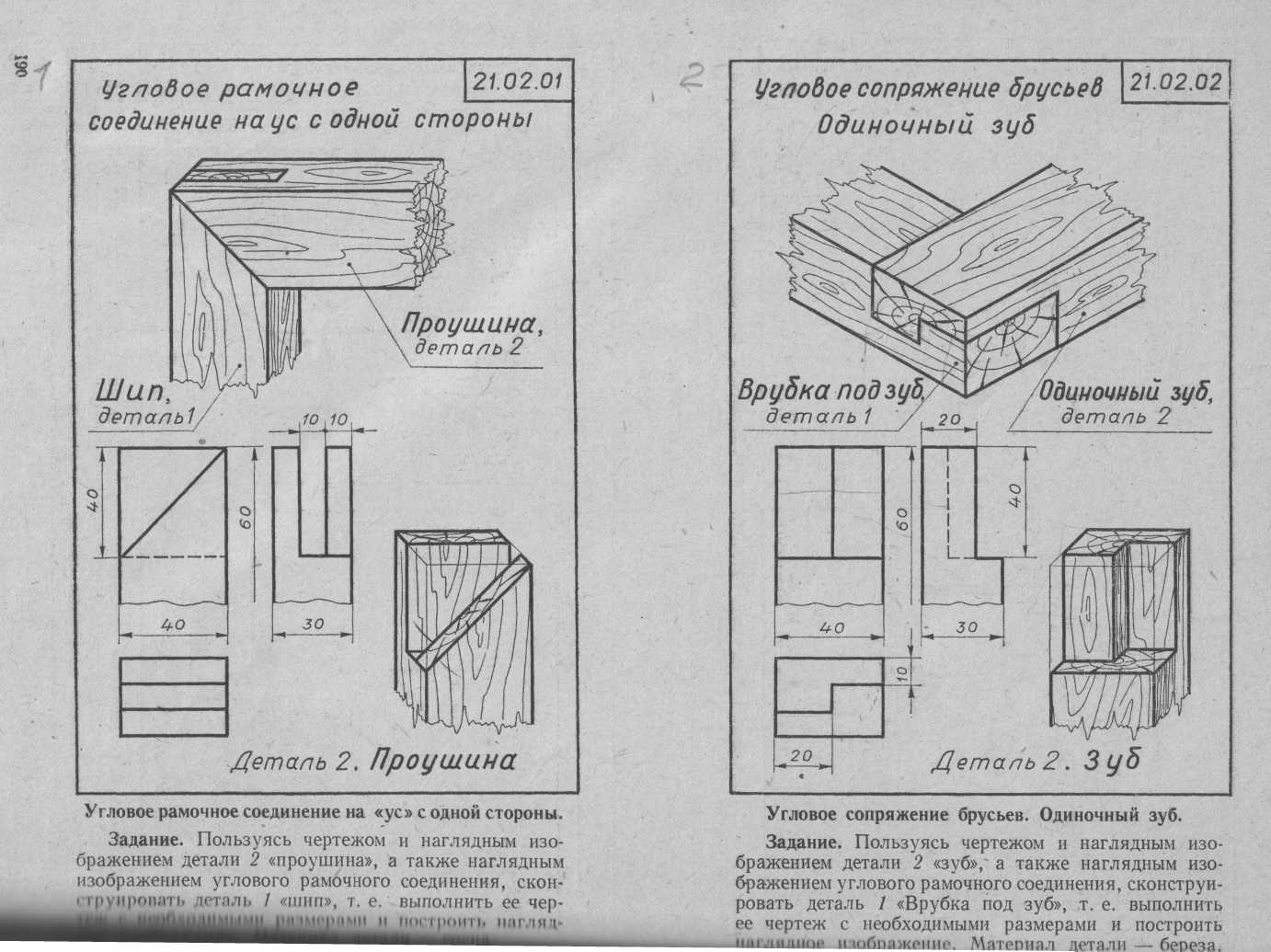

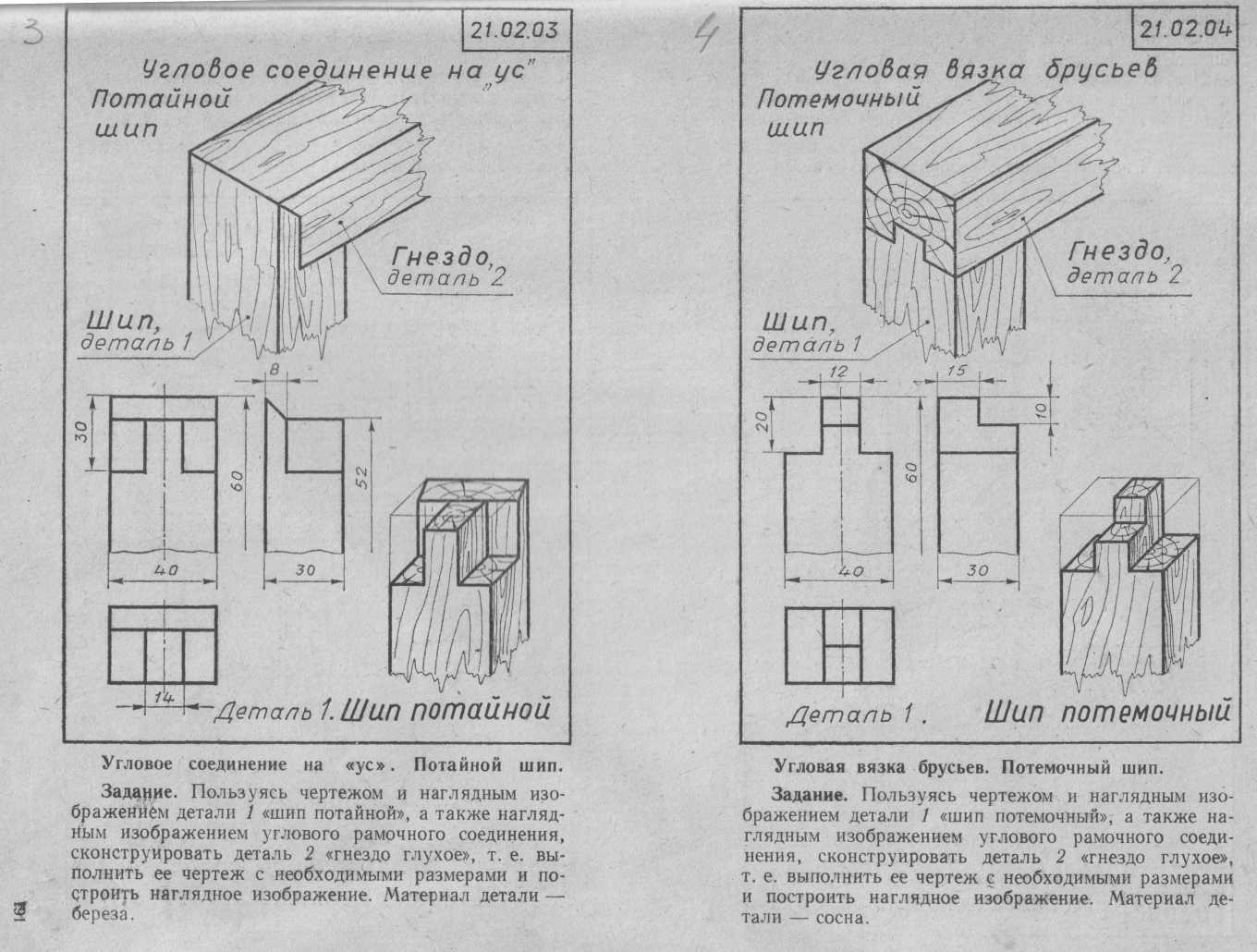

Задание 101 Задание 102

Задание 103 Задание 104

Задание 105 Задание 106

Методические указания к листу 1-8.

На формате А3(см. рис. 90) выполнить план и разрез здания промышленного типа с размещением технологического оборудования (масштаб 1:200) .

Чертежи строительные

Строительными чертежами называются чертежи, на которых изображены различные строительные объекты – здания, мосты дороги, тоннели т.п.

Основными видами чертежей, из которых слагается любой проект, яв­ляются планы здания (планом назы­вается разрез здания горизонтальной плоскостью на уровне 300 мм от подо­конной доски), разрезы (продольные и поперечные) вертикальными плос­костями и фасады, т. е. виды здания с внешней стороны.

При проектировании все объем­но-планировочные размеры и разме­ры конструктивных элементов зда­ний, а также расположение координа­ционных осей здания должны удов­летворять требованиям Единой Систе­мы Модульной Координации разме­ров (ЕМСК), которая представляет собой совокупность правил координа­ции размеров и взаимного размеще­ния объемно-планировочных и кон­структивных элементов зданий и со­оружений, строительных изделий и оборудования на базе пространствен­ной системы модульных координат с членением, соответствующим основ­ному модулю 100 мм и производным от него модулям.

ЕМСК является одной из важней­ших основ унификации и стандарти­зации размеров в строительстве, ее цель – создание базы для типизации и стандартизации в проектировании и строительстве.

Для привязки здания (сооружения) к строительной координатной сетке и реперам генерального плана и для определения взаимного расположе­ния элементов здания (сооружения) применяется сетка координационных осей несущих конструкций (рис. 38).

Рис. 38 – Сетка координационных осей

Координационной осью называется линия, проходящая вдоль наружных и капитальных внутренних стен, эти оси наносят на чертеж тонкими штрих-пунктирными линиями и обозначают в кружках. Диаметр кружков для чер­тежей в масштабе 1:400 и мельче принимается 6 мм, для чертежей, вы­полненных в масштабе 1:200 и круп­нее,-8 … 12 мм.

Все наружные и капитальные внут­ренние стены, а также отдельно стоящие опоры (колонны и столбы) долж­ны иметь координационные оси. Обо­значения осей на планах зданий и сооружений наносятся по левой и нижней сторонам и только при несов­падении осей противоположных сто­рон плана в местах расхождения раз­бивки обозначения наносят дополни­тельно по правой и верхней сторонам плана.

Каждое отдельное здание должно иметь самостоятельную нумерацию осей.

Цифрами обозначают координа­ционные оси по стороне здания или сооружения с большим числом коор­динационных осей, буквами русского алфавита по стороне с меньшим чис­лом осей.

Размер шрифта для обозначения координационных осей должен быть больше размера цифр размерных чи­сел, применяемых на том же чертеже, в полтора-два раза.

Для отдельных элементов конструкций, технологического, санитарно-технического и т. П. оборудования, инженерных сетей применяется раз­мерная привязка к ближайщим коор­динационным осям здания или к по­верхности основных элементов кон­струкций.

Ссылки на места расположения элементов здания по отношению к координационным осям приводятся в форме «Стена по оси 7», «Колонна на пересечении осей Б-6» и т.д.

Продольными или поперечными стенами, осуществляют, руководствуясь следующими указаниями: геометрическая ось внутренних стен, как правило, совмещается с мо­дульными координационными осями (рис. 39), асимметричное располо­жение по отношению к модульной координационной оси допускается для стен лестничных клеток, для стен с вентиляционными каналами и т. п., если это целесообразно для примене­ния унифицированных элементов лест­ниц и перекрытий; внутреннюю грань наружных стен размещают от координационной оси на расстоянии b/2, т. Е. равном половине толщины стены, или кратном М/100 мм/ или М/2 (рис. 40). Иног­да в промышленных зданиях можно допустить совмещение внутренней грани стены с координационной осью.

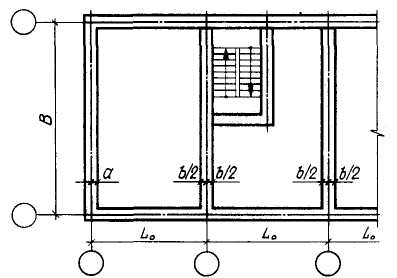

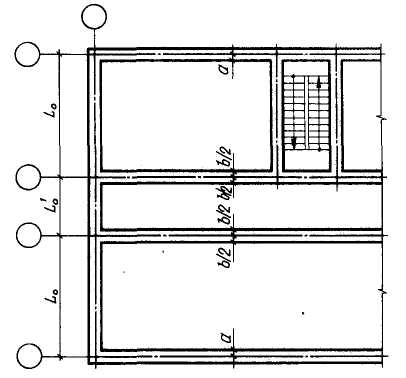

Рис. 39 – Координационные оси

В стенах лестничных клеток коор­динационные оси проводятся на рас­стоянии, кратном модулю от внут­ренней грани стены. В лестничных клетках внутренней гранью считается та, которая обращена в сторону лест­ницы.

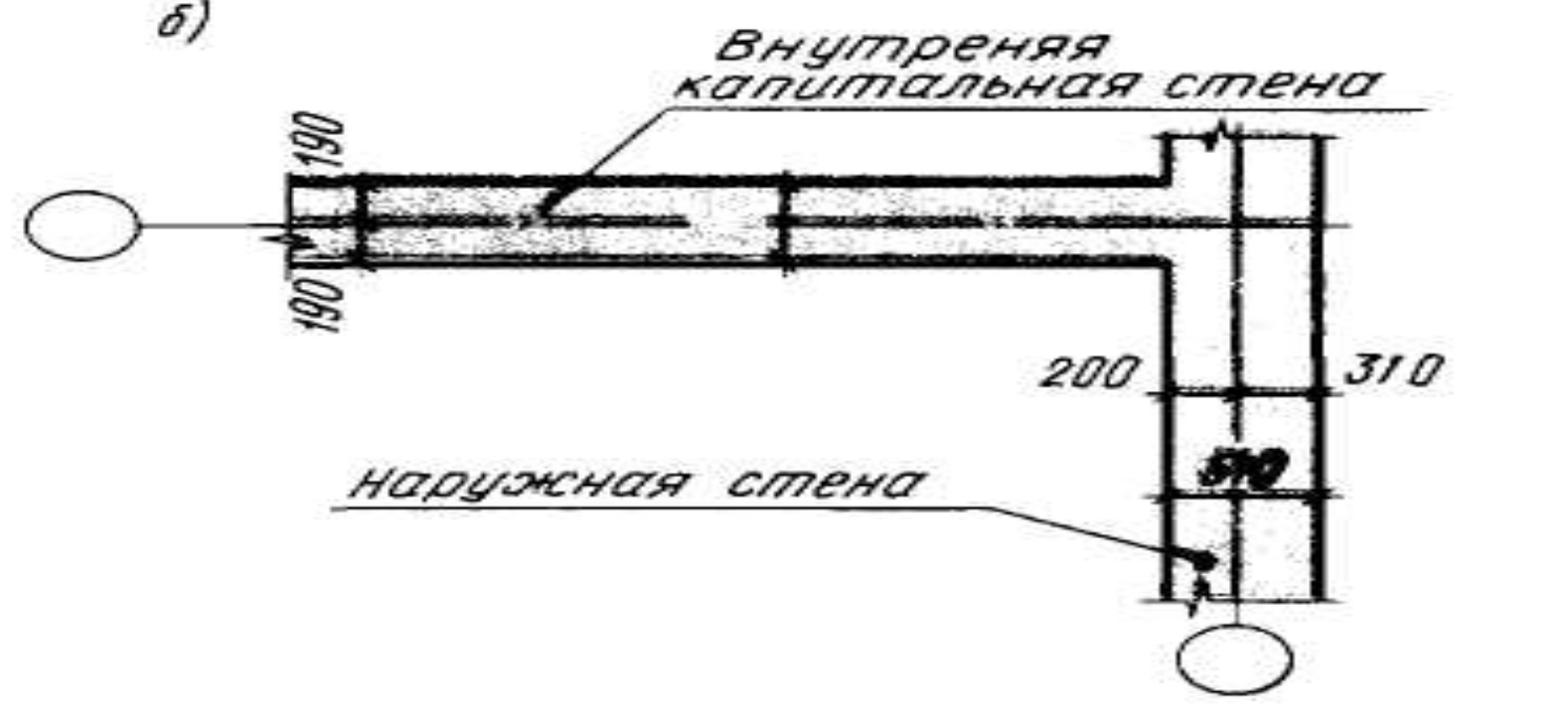

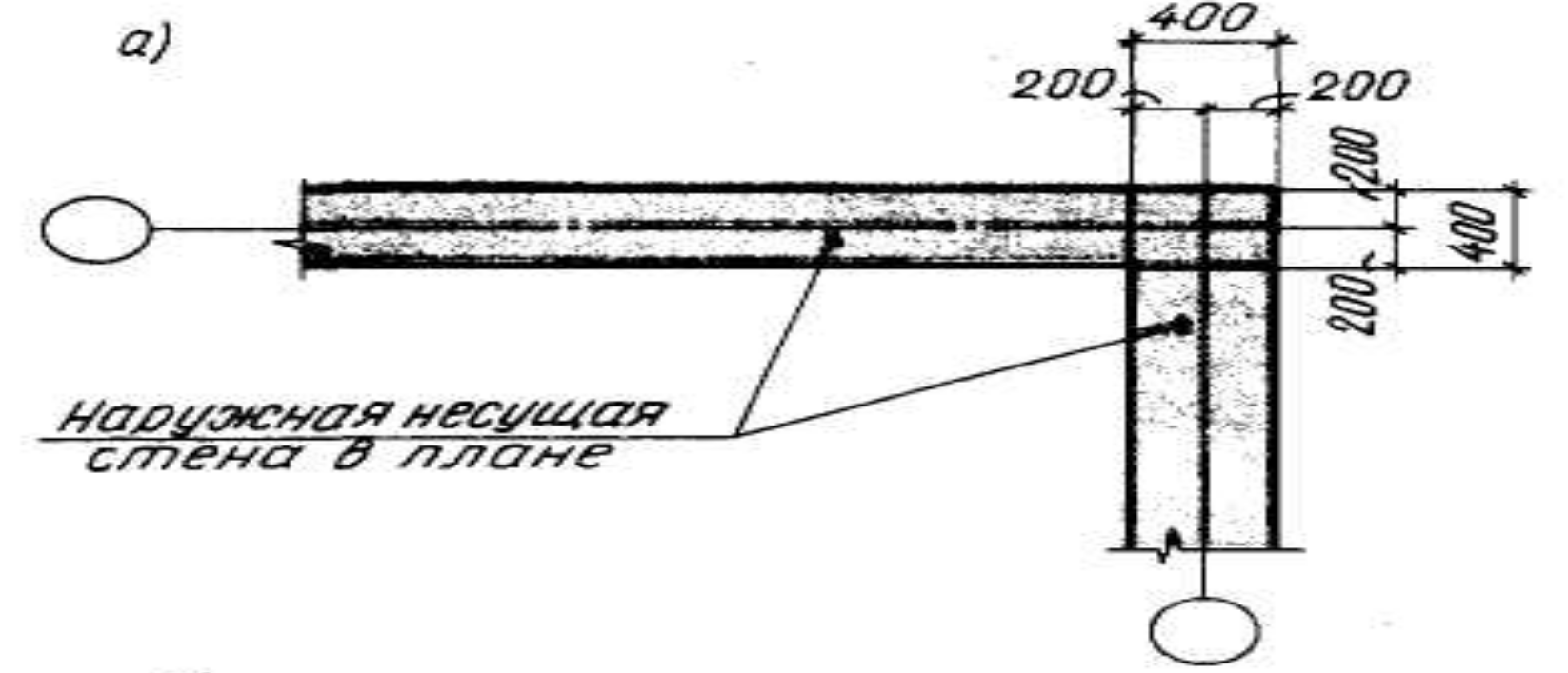

Рис. 40
