6.6 Автоматический потенциометр ксу2-022

Автоматические многоканальные регистрирующие приборы КСУ2-022 предназначены для измерения, регистрации и регулирования (при наличие регулирующего устройства) температуры и других величин, изменение значений которых может быть преобразовано в унифицированные сигналы силы, напряжения постоянного тока или в активное сопротивление. Применяются при автоматизации технологических процессов во всех отраслях промышленности. [7]

Таблица 6 – Технические характеристики автоматического потенциометра КСУ2-022

Предел допускаемой основной погрешности приборов по показаниям, выраженных в процентах от нормирующего значения: показаний записи	0,5
Длина шкалы и ширина диаграммной ленты, мм	160
Количество каналов измерения и записи	1
Цикл измерения и печати, не более	15
Время прохождения указателем всей шкалы, с, не более	10
Номинальная средняя скорость перемещения диаграммной ленты, мм/ч	20-2400
Питание от сети однофазного переменного тока	220 В; 50 Гц

6.7 Газоанализатор адг - 305 фирмы “Optec”

Газоанализаторы "АДГ" предназначены для автоматического измерения объемной концентрации оксида углерода, оксида азота, диоксида азота, диоксида серы и кислорода в отходящих газах топливосжигающих установок.

Область применения - контроль промышленных газовых выбросов.

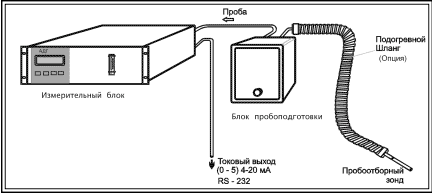

Газоанализаторы “АДГ” представляют собой стационарные автоматические показывающие приборы непрерывного действия, конструктивно выполненные в двух блоках: (измерительный блок и блок пробоподготовки).

Газоанализаторы АДГ предназначены для эксплуатации только во взрывобезопасных помещениях.

Число измерительных каналов определяется заказчиком в зависимости от модификации газоанализаторов.

Принцип действия базируется на электрохимическом методе определений концентраций. В качестве чувствительного элемента выступает электрохимический сенсор. Исследуемая среда транспортируется посредством побудителя расхода газа для реакции в камеру с сенсором, инициируя при этом появление на электродах датчика электрического тока в пропорциональной зависимости от определяемой концентрации.

Информация на дисплее измерительного блока включает в себя текущее значение концентрации измеряемого компонента, дату и время измерения.

Блок пробоподготовки позволяет осуществлять кондиционирование пробы и её подачу по любой приемлемой для различных газоанализаторов схеме.

Способ пробоподготовки - удаление влаги из пробы вымораживанием (термоэлектрический эффект Пельтье).

Технические характеристики:

Средний срок службы газоанализатора не менее 8 лет

Питание ~ 220В, 50Гц

Потребляемая мощность 95 Вт (2 блока)

Габаритные размеры измерительного блока 482х 410х 132 мм

Габаритные размеры блока пробоподготовки 265х 310х 130 мм

Масса измерительного блока 8 кг

Масса блока пробоподготовки 5 кг

Условия эксплуатации:

Температура окружающего воздуха +5 ... +40о С

Температура анализируемой газовой пробы) 5 ... + 600 о С (при использовании блока пробоподготовки)

Относительная влажность от 15 до 98 %

Атмосферное давление 630...800 мм рт.ст.
