6 ОПИСАНИЕ И ВЫБОР ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ КИП
6.1 Диафрагма ДКС 10-250
В качестве первичного преобразователя для измерения расхода была выбрана камерная диафрагма ДКС 10-250.
Диафрагмы камерные стандартные ДКС предназначены для создания перепада давления при измерении расхода жидкостей, газов или пара по методу переменного перепада давления во фланцах трубопровода.
Диафрагма ДКС 10-250 применяется при диаметре условного прохода 250 мм и избыточном давлении в трубопроводе не более 10 МПа.
Представляют собой сборочный узел, состоящий из самой диафрагмы, двух кольцевых камер («плюсовой» и «минусовой») корпуса, прокладки и патрубков отбора давления. Отбор давления среды в корпуса кольцевых камер ДКС выполняется через кольцевую щель. Выпускается в коррозионно-стойком исполнении из стали 12Х18Н10Т. Поперечный разрез диафрагмы ДКС 10-250 изображен на рисунке 5.
Наличие у диафрагмы кольцевых камер позволяет усреднить давление по окружности трубопровода, что обеспечивает более точное измерение перепада давления. Точность измерения расхода при помощи диафрагм зависит от степени остроты входной кромки отверстия, влияющей на значение коэффициента расхода α. Кромка не должна иметь скруглений, заусенцев и зазубрин.

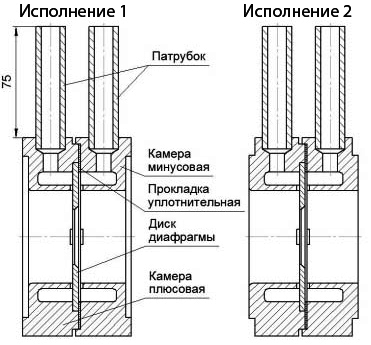

Рисунок 5 – Поперечный разрез камерной диафрагмы ДКС 10-250
6.2 Преобразователь разности давлений Сапфир-22-дд модели 2420
Преобразователь Сапфир-22-ДД состоит из измерительного блока и электронного устройства. Измеряемый параметр подается в камеру измерительного блока и линейно преобразуется в деформацию чувствительного элемента и изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке. Электронное устройство преобразователя преобразует это изменение сопротивления в токовый выходной сигнал 0-5 и 4-20 мА. Чувствительным элементом тензопреобразователя является пластина из монокристаличесого сапфира с кремниевыми плёночными тензорезисторами, прочно соединённая с металлической мембраной тензопреобразователь.
6.3 Автоматический потенциометр ксд2-003-01
Автоматические показывающие регистрирующие одноканальные приборы КСД2 с дифиренциально-трансформаторной измерительной схемой предназначены для измерения, регистрации и регулирования (при наличии регулирующего устройства) давления, расхода, уровня жидкости и других величин, при измерении которых используются дифиренциально-трансформаторные индуктивные датчики, которые преобразовывают измеряемые неэлектрические величины в электрический параметр – комплексную взаимную индуктивность 0-10 мГн, 10-0-10 мГн.
Принцип работы прибора КСД2-003-01 основан на рассогласовании положения плунжеров датчика и самого прибора. Каждому положению сердечника дифтрансформатора первичного прибора соответствует определенное положение сердечника вторичного прибора и определенное положение указателя на шкале прибора.
6.4 Сужающее устройство дкс 10-200
ДКС – диафрагма камерная, в состав которой входят плоский диск с отверстием в центре, камеры (плюсовая и минусовая) с патрубками, уплотнительная прокладка. Устанавливается во фланцах трубопровода на условное давление 10МПа с условным проходом 200 мм. Диафрагма является первичным измерительным преобразователем для измерения расхода.
Принцип действия диафрагмы камерной состоит в том что в трубопроводе размещается диафрагма, которая создает местное сужение потока жидкости или газа. Это сужение вызывает переход части потенциальной энергии потока в кинетическую, в результате чего скорость потока становится меньше давления перед сужением. Разность давления растет пропорционально расходу.
Давлении к дифманометру передаются посредствам двух кольцевых уравнительных камер, расположенных в корпусе диафрагмы перед и за диском с отверстием, соединенным с полостью трубопровода двумя кольцевыми щелями или группой равномерно расположенных по окружности радиальных отверстий (не менее четырех с каждой стороны диска). Кольцевая камера перед диском называется плюсовой, а за ним – минусовой. Наличие у диафрагм кольцевых камер позволяет усреднить давление по окружности трубопровода, что обеспечивает более точное измерение перепада давления. Площадь поперечного сечения кольцевой камеры должна составлять не менее половины площади кольцевой щели или группы отверстий, площадь из которых равна 12 – 16 мм2. Толщина внутренней стенки кольцевой камеры берется не менее двойной ширины кольцевой щели.
Точность измерения расхода при помощи диафрагм зависит от степени остроты входной кромки отверстия, влияющей на значение коэффициента расхода α. Кромка не должна иметь скруглений, заусениц и зазубрин.
