13. Общие понятия, определения, классификация микропроцессорных систем.
Архитектура микропроцессорных систем отражает наиболее общую структуру их состав элементов их наиболее существенные характеристики и область применения.
Элементы структуры образуют:
1. Вычислительное ядро (процессор, тактовый генератор, ПЗУ, ОЗУ, интерфейс между элементами, вспомогательные микросхемы)
2. Адаптеры, контроллеры внешних ПУ
3. Внешние ПУ
4. Элементы общесистемной поддержки
Основные характеристики: разрядность, быстродействие, объем, тип интерфейса, пропускная способность интерфейса.
1 – в простейшей МПС минимум затрат обеспечивается когда 1 равна тому, что называется интерфейс микропроцессоров, когда он совпадает с системным интерфейсом.
2 – внешние интерфейсы для подключения внешних ПУ, состав которых определяется на этапе проектирования МПС. Взаимодействие элементов ядра осуществляется через системный интерфейс (СИ), который проектируется с наибольшим подобием интерфейсных элементов.
3 – для уменьшения аппаратных затрат элементы 4 группы проектируются так же с подобным системным интерфейсом.
В простейших системах имеют структуру микропроцессорной системы с интерфейсом типа общая шина.
Отличия между 1 и системным интерфейсом используются специальные элементы контроллер согласования интерфейсов.
Это усложняет структуру МПС, но позволяет сохранить применение большого парка внешних ПУ, в результате формируется многоуровневая структура.
30. Теоретические основы организации МПС. Асинхронная передача последовательной информации в МПС.
Передача данных — физический перенос данных в виде сигналов от точки к точке или от точки к нескольким точкам средствами электросвязи по каналу связи, как правило, для последующей обработки средствами вычислительной техники.

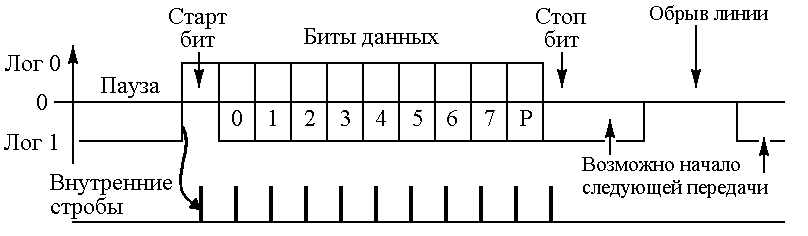

Используется только одна цепь, через которую информация передается кадрами с фиксировано структурой и длиной. При этом приемник передачи должен быть настроен на одну скорость и знать формат кадра. В общем случае количество информационных слов в кадре от 1 до нескольких сотен в разных стандартах. Наиболее простым примером является кадр стандарта RS232C. Длина данных может быть от 5 до 8 бит.
При асинхронной последовательной связи передаваемые символы разделяют специальными двоичными наборами. Она допускает любые промежутки между символами. Однако, максимальная скорость передачи ниже, чем по синхронной линии с той же двоичной скоростью, так как в данном случае каждый символ содержит дополнительный биты. Возможно фиксирование следующих ошибок:
1. Ошибка контроля, как сумма по модулю два битов данных и контрольного бита. 2. Ошибка кадра, когда на месте стоп-бита обнаруживается ноль.
47. Теоретические основы организации МПС. Внешний интерфейс ММПС. Параллельные порты ввода-вывода. Динамический порт вывода.
Паралле́льный порт — тип интерфейса, разработанный для компьютеров для подключения различных периферийных устройств. Является физической реализацией принципа параллельного соединения. Параллельным соединением называют метод передачи нескольких сигналов с данными одновременно по нескольким параллельным каналам.
8-битный параллельный канал передает восемь бит (или байт) одновременно. Последовательный канал будет передавать эти биты по одному за раз. Компьютерные периферийные шины: ISA, ATA, SCSI, PCI и Front Side Bus, IEEE 1284 / Centronics для «принтерного порта»
