2 Построение графиков потребления теплоносителей

Для характеристики систем теплоснабжения предприятий строят годовые, суточные, сменные графики потребления пара, горячей воды, а также возврата конденсата, отличающиеся значительной неравномерностью.

Сменные графики теплопотребления составляются для условий эксплуатации систем теплоснабжения в сезон массовой переработки сырья, при средних для отопительного периода года нагрузках на системы отопления и вентиляции. Для обоснования максимальных часовых тепловых нагрузок и подбора теплогенераторов пара, горячей воды, а также для расчета установок по утилизации пароконденсатной смеси и определения производительности системы химводоподготовки.

Для построения суммарного графика расхода горячей воды определяем часовые расходы горячей воды по предприятию , м³/ч:

,

где β_г.в.- коэффициент неравномерности графика потребления горячей воды предприятием (таблица 18).

β_г.в1=0,58; β_г.в2=0,66; β_г.в3=0,9; β_г.в4=0,95; β_г.в5=0,76; β_г.в6=0,86; β_г.в7=0,96;

β_г.в8=1;

β_г.в=0,58+0,66+0,9+0,95+0,76+0,86+0,96+1=6,67.

V_гв1^ч=114,07∙0,58/6,67=9,91 м³/ч;

V_гв2^ч=114,07∙0,66/6,67=11,2 м³/ч;

V_гв3^ч=114,07∙0,9/6,67=15,3 м³/ч;

V_гв4^ч=114,07∙0,95/6,67=16,2 м³/ч;

V_гв5^ч=114,07∙0,76/6,67=12,9 м³/ч;

V_гв6^ч=114,07∙0,86/6,67=14,7 м³/ч;

V_гв7^ч=114,07∙0,96/6,67=16,4 м³/ч;

V_гв8^ч=114,07∙1,0/6,67=17,1 м³/ч;

Результаты расчетов сводим в таблицу 4 и по этим данным строим график расхода горячей воды (рисунок 1).

Таблица 19 Часовые расходы горячей воды, м³/ч.

Потре-бители	Смен-ный расход воды	часовые интервалы
		8..9	9..10	10..11	11..12	12..13	13..14	14..15	15..16
предприятие	114,07	9,91	11,2	15,3	16,2	12,9	14,7	16,4	17,1

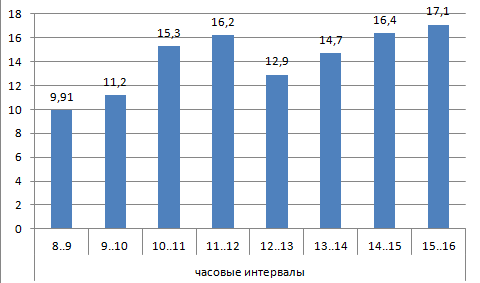

Рисунок 1.Сменный график потребления горячей воды:

Часовой расход пара на технологические нужды (т/ч) определяем по формуле:

,

где β_т.н.i – коэффициент неравномерности графика потребления пара на технологические нужды .

β_т.н.1=0,82; β_т.н.2=0,88; β_т.н.3=0,92; β_т.н.4=1; β_т.н.5=0,8; β_т.н.6=0,85; β_т.н.7=0,36;

β_т.н.8=0,78;

β_т.н.=0,82+0,88+0,92+1+0,8+0,85+0,36+0,78=6,41.

D_тн1^ч=22,32∙0,82/6,41=2,85 т/ч;

D_тн2^ч=22,32∙0,88/6,41=3,06 т/ч;

D_тн3^ч=22,32∙0,92/6,41=3,20 т/ч;

D_тн4^ч=22,32∙1/6,41= 3,48 т/ч;

D_тн5^ч=22,32∙0,8/6,41=2,78 т/ч;

D_тн6^ч=22,32∙0,85/6,41=2,95 т/ч;

D_тн7^ч=22,32∙0,36/6,41=1,25 т/ч;

D_тн8^ч=22,32∙0,78/6,41=2,71 т/ч.

Часовой расход пара на выработку горячей воды , т/ч:

,

D­_гв1^ч=9,86∙9,91/114,07=0,85 т/ч;

D­_гв2^ч=9,86∙11,2/114,07=0,96 т/ч;

D­_гв3^ч=9,86∙15,3/114,07=1,32 т/ч;

D­_гв4^ч=9,86∙16,2/114,07=1,40 т/ч;

D­_гв5^ч=9,86∙12,9/114,07=1,11 т/ч;

D­_гв6^ч=9,86∙14,7/114,07=1,27 т/ч;

D­_гв7^ч=9,86∙16,4/114,07=1,41 т/ч;

D­_гв8^ч=9,86∙17,1/114,07=1,47 т/ч.

Часовые расходы пара на отопление и вентиляцию принимаем равномерными в течении смены.

; ;

D_от^ч=2,25/8=0,28 т/ч.

D_вен^ч=2,98/8=0,37 т/ч.

Часовые расходы пара на собственные нужды котельной и топливного хозяйства , т/ч:

,

D_сн^ч1=0,02∙ (2,85+0,85+0,28+0,37)=0,087 т/ч;

D_сн^ч2=0,02∙ (3,06+0,96+0,28+0,37)=0,093 т/ч;

D_сн^ч3=0,02∙ (3,20+1,32+0,28+0,37)= 0,103т/ч;

D_сн^ч4=0,02∙ (3,48+1,4+0,28+0,37)=0,11 т/ч;

D_сн^ч5=0,02∙ (2,78+1,11+0,28+0,37)=0,09 т/ч;

D_сн^ч6=0,02∙ (2,95+1,27+0,28+0,37)=0,097 т/ч;

D_сн^ч7=0,02∙ (1,25+1,41+0,28+0,37)=0,066 т/ч;

D_сн^ч8=0,02∙ (2,71+1,47+0,28+0,37)=0,095 т/ч.

Результаты расчетов потребления пара сводим в таблицу 20 и по этим данным строим суммарный график потребления пара в смену (рисунок 2):

Таблица 20 Часовые расходы пара, т/ч.

Часовые интервалы	15..16	2,71	1,47	0,28	0,37	0,095	4,925
	14..15	1,25	1,41	0,28	0,37	0,066	3,376
	13..14	2,95	1,27	0,28	0,37	0,097	4,967
	12..13	2,78	1,11	0,28	0,37	0,09	4,63
	11..12	3,48	1,4	0,28	0,37	0,11	5,64
	10..11	3,20	1,32	0,28	0,37	0,103	5,273
	9..10	3,06	0,96	0,28	0,37	0,093	5,123
	8..9	2,85	0,85	0,28	0,37	0,087	4,437
Сменный расход пара, т/смену		22,28	9,79	2,25	2,98	0,741	38,041
Потреби-тели		Техноло-гические нужды	Горячее водоснабжение	Отопле-ние	Вентиля-ция	Собственные нужды	Всего

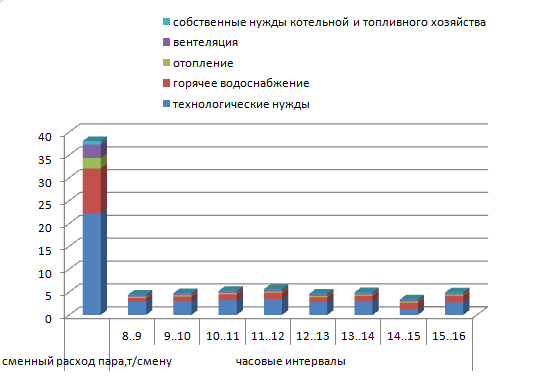

Рисунок 2. Сменный график потребления пара.

Часовой выход конденсата от технологических паропотребляющих аппаратов , т/ч:

.

D_к(тн)^ч1=((0,35+0+6,8+2,16+5,52+5,1)∙(0,45+0,45+0,6+0,7+0,45+0,6))∙0,82/6,41=8,18 т/ч;

D_к(тн)^ч2=64,77∙0,88/6,41=8,89 т/ч;

D_к(тн)^ч3=64,77∙0,92/6,41=9,29 т/ч;

D_к(тн)^ч4=64,77∙1,0/6,41=10,1 т/ч;

D_к(тн)^ч5=64,77∙0,8/6,41=8,08 т/ч;

D_к(тн)^ч6=64,77 ∙0,85/6,41=8,58 т/ч;

D_к(тн)^ч7=64,77∙0,36/6,41=3,63 т/ч;

D_к(тн)^ч8=64,77∙0,78/6,41=7,88 т/ч.

Часовые выхода конденсата от теплообменников систем горячего водоснабжения ,

D_к(гв)^ч1= D­_гв1^ч=0,85 т/ч;

D_к(гв)^ч2= D­_гв2^ч=0,96 т/ч;

D_к(гв)^ч3= D­_гв3^ч=1,32 т/ч;

D_к(гв)^ч4= D­_гв4^ч=1,4 т/ч;

D_к(гв)^ч5= D­_гв5^ч=1,11 т/ч;

D_к(гв)^ч6= D­_гв6^ч=1,27 т/ч;

D_к(гв)^ч7= D­_гв7^ч=1,41 т/ч;

D_к(гв)^ч8= D­_гв8^ч=1,47 т/ч.

Отопления =0,28 т/ч.

Вентиляции =0,37 т/ч.

Результаты расчета сводим в таблицу 21 и строим суммарный график возврата конденсата в смену (рисунок 3).

Таблицу 21 Часовые выхода конденсата, т/ч.

Часовые интервалы	15..16	7,88	1,47	0,28	0,37	10
	14..15	3,63	1,41	0,28	0,37	5,69
	13..14	8,58	1,27	0,28	0,37	10,5
	12..13	8,08	1,11	0,28	0,37	9,84
	11..12	10,1	1,4	0,28	0,37	12,15
	10..11	9,29	1,32	0,28	0,37	11,26
	9..10	8,89	0,96	0,28	0,37	10,5
	8..9	8,18	0,85	0,28	0,37	9,68
Сменный расход пара, т/смену		64,63	9,79	2,25	2,98	79,65
Потреби-тели		Техноло-гические нужды	Горячее водоснабжение	Отопле-ние	Вентиля-ция	Всего

Рисунок 3. Сменный график возврата конденсата.
