3.6. Методы нарезания эвольвентных профилей зубьев.

Существуют два основных метода нарезания зубьев на станках:

1. Метод копирования:

Суть данного метода состоит в том, что исходя из параметров будущего зубчатого колеса, изготавливается дисковая фреза. Профиль фрезы имеет форму впадины между зубьями, фреза перемещается вдоль боковой образующей зуба. За каждый ход фрезы вдоль оси колеса получается нарезать одну впадину. По прохождению всей впадины фреза возвращается в исходное положение. После этого колесо поворачивают на величину угла τ=360/z.

Недостатки метода: крайне низкая производительность, невысокая точность обработки, потребность наличия специального режущего инструмента.

2. Метод обкатки:

Данный метод заключается в том, что режущему инструменту и заготовке сообщают относительное движение. Инструментом является колесо с зубьями эвольвентного профиля с заточенными режущими кромками – долбяк. Профиль нарезаемого зуба получается как общая всех положений режущего профиля долбяка.

Достоинство данного метода заключается в том, что он позволяет нарезать колеса с внутренним зацеплением; одним и тем же инструментом можно нарезать зубчатые колеса одинакового модуля и различного числа зубьев.

Преимущества: высокая производительность, высокая точность обработки, меньший набор режущих инструментов.

3.7. Определение общего передаточного отношения заданного привода, а также планетарной ступени и зубчатого ряда механизма.

Зубчатый ряд – механизм, в который входят два или более зубчатых колес с неподвижно закрепленными осями.

В зубчатом ряду колеса могут быть: ведущими, ведомыми и промежуточными (паразитными). Передаточное отношение зубчатого ряда – отношение угловой скорости входного звена к угловой скорости выходного.

Передаточное отношение зубчатого ряда, равно произведению передаточных отношений его ступеней.

Эпициклическими называются зубчатые механизмы с подвижными осями зубчатых колес. Опорным называется зубчатое неподвижное центральное колесо.

Эпициклические механизмы делятся на планетарные (W=1) и дифференциальные (W>1).

Обращенным называется механизм в котором водило условно остановлено, а все угловые скорости уменьшены на величину угловой скорости водила.

Вычерчиваем схему заданного редуктора:

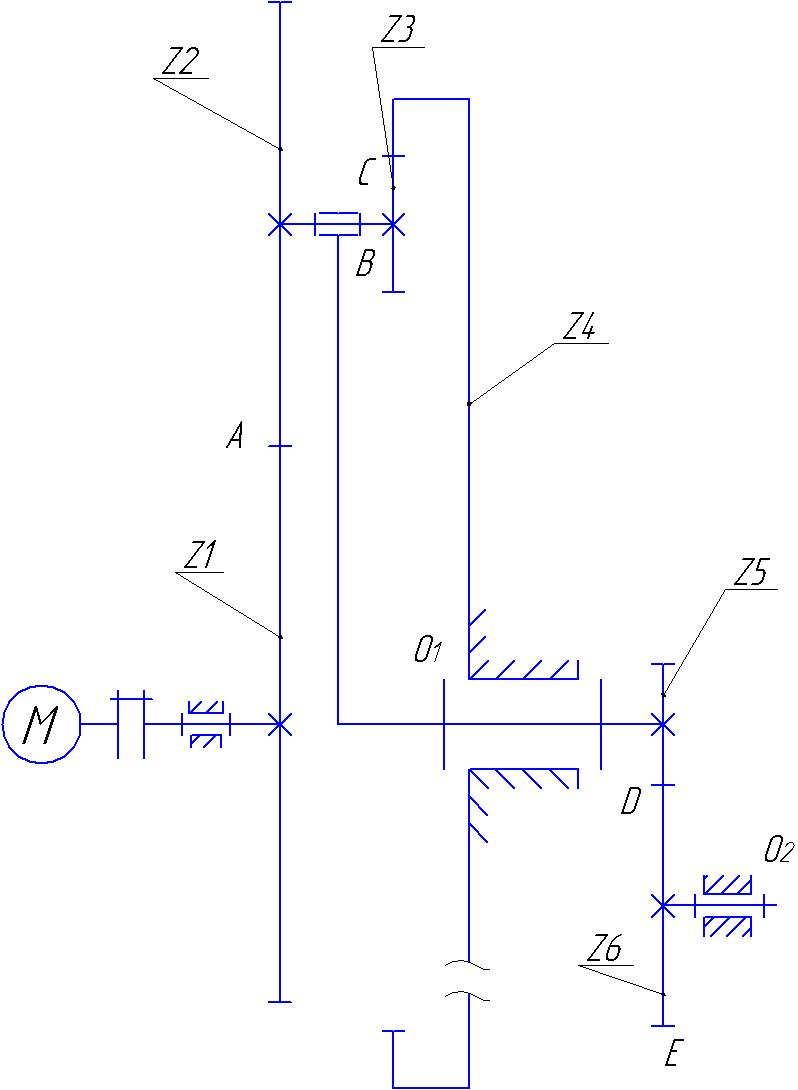

Рис. 3.. Кинематическая схема редуктора.

Знак передаточного отношения (-);

n_дв=1080 об/мин;

n_кр=70 об/мин;

Z₅=16;

Z₆=32;

m=5 мм.

Для проектирования планетарного механизма требуется для начала определить его передаточное отношение, а затем, пользуясь условием соосности, подобрать числа зубьев всех зубчатых колес.

Условие соосности заключается в том, что оси центральных колес и водила должны геометрически совпадать.

Так как заданный механизм является смешанным, то есть в его состав входят эпициклические ступени и простые зубчатые ряды, то передаточное отношение такого механизма равно произведению передаточных отношений отдельных ступеней.

1,2,3,4,Н – планетарная ступень

5,6 – простой зубчатый ряд.

Общее передаточное отношение равно .
