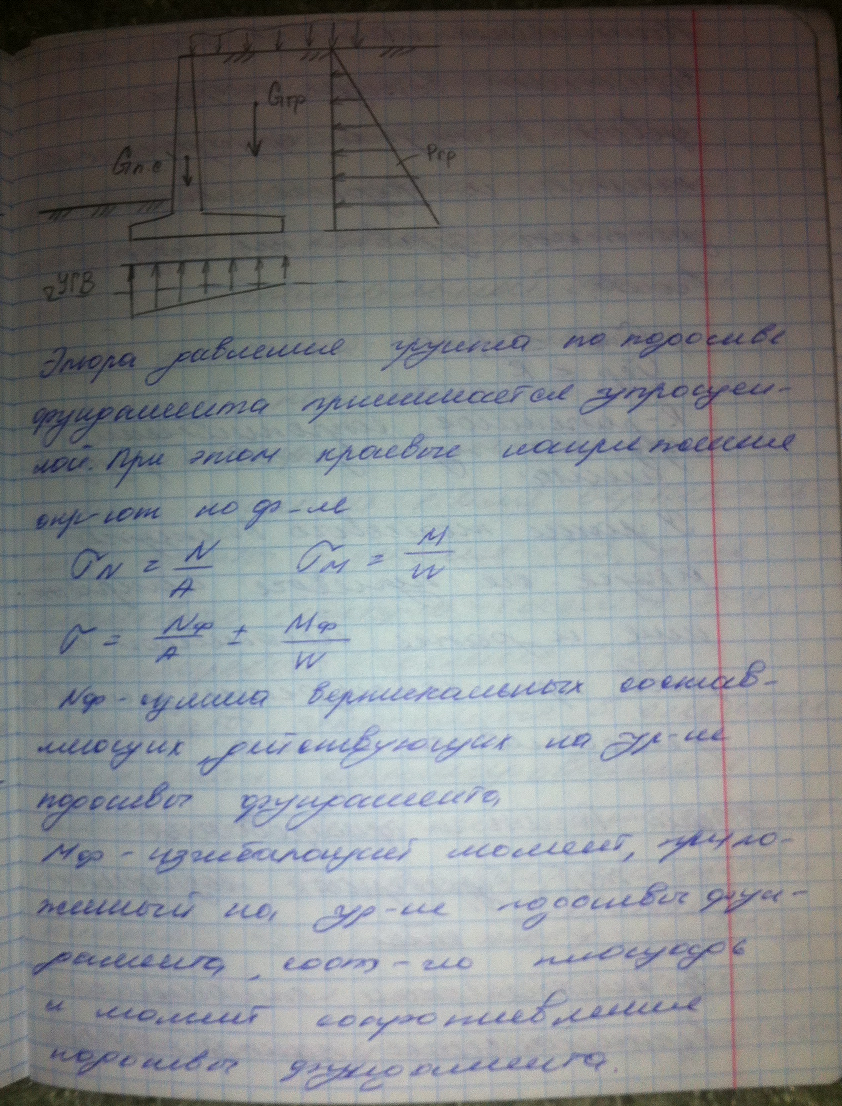

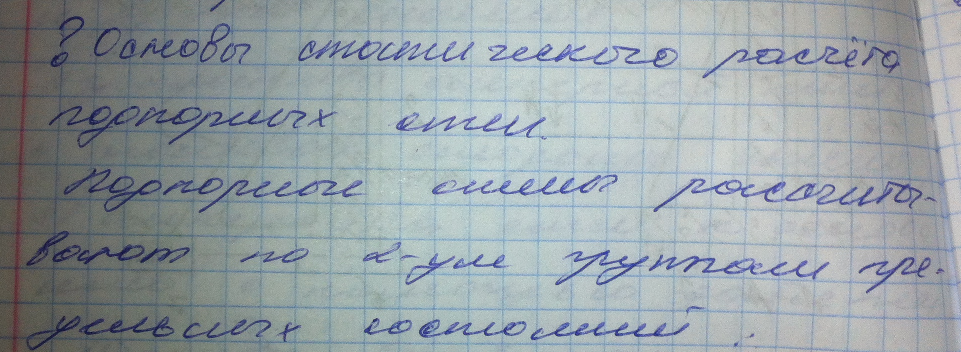

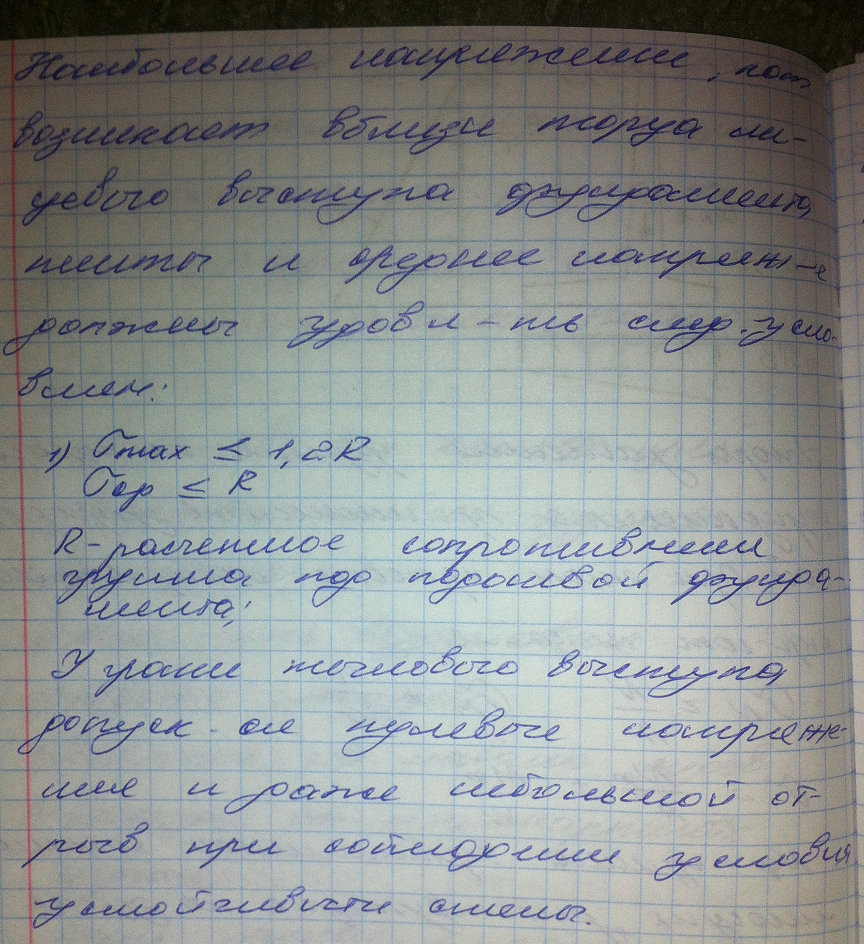

14. Основные положения статического расчёта подпорных стен
(есть в конспекте)
15.Расчёт и армирование безреберных уголковых подпорных стен.(есть в конспекте)

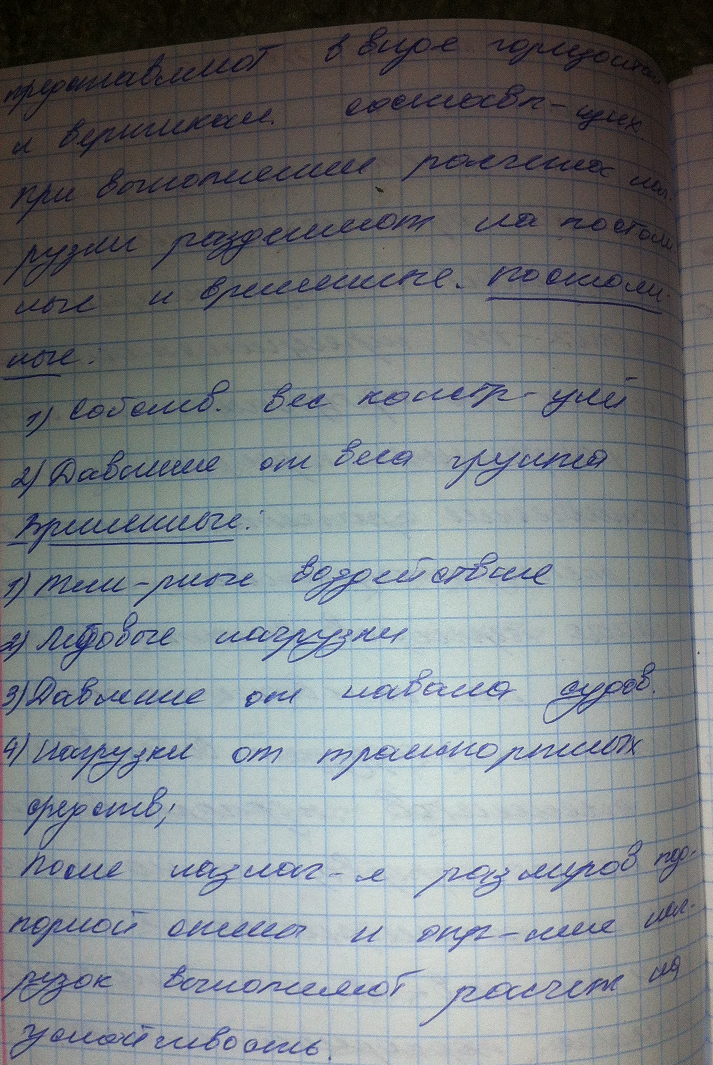

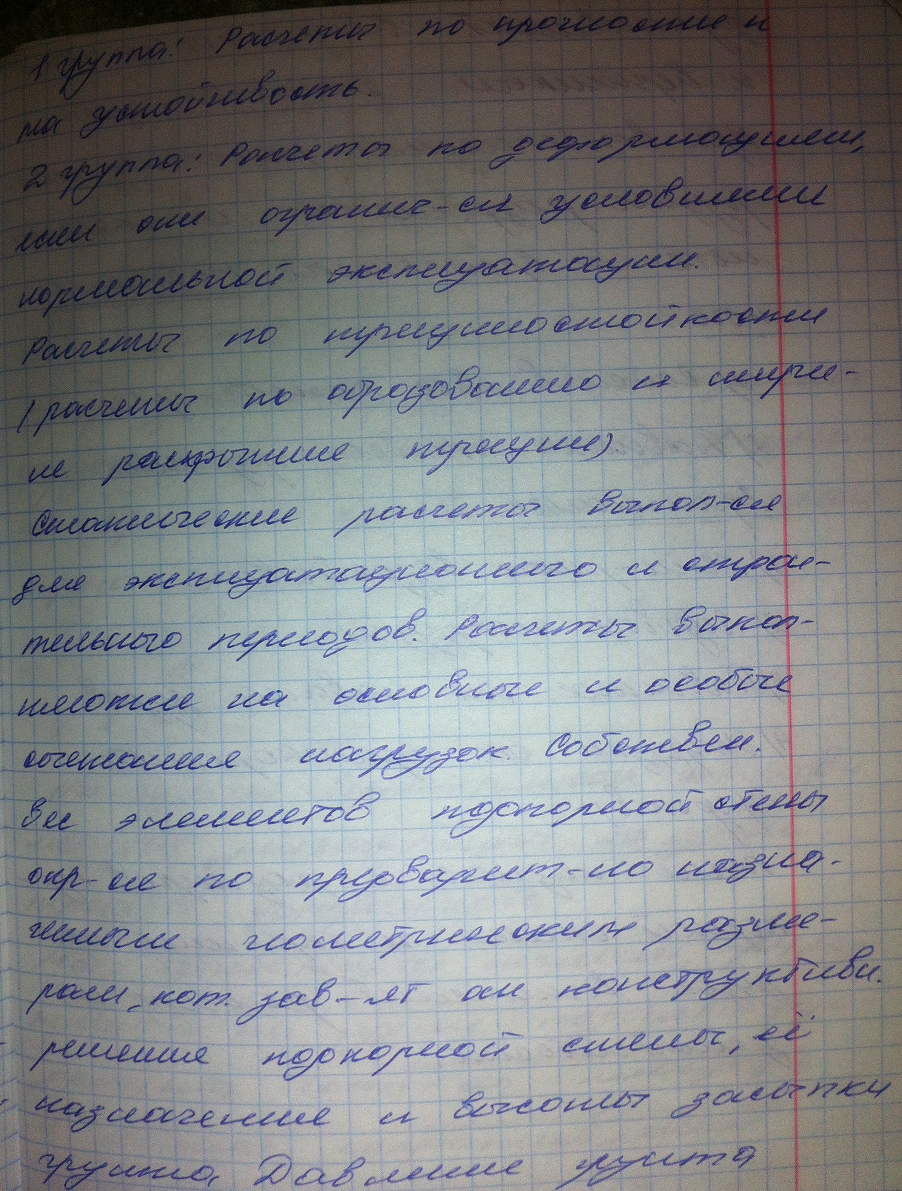

Подпорные стены следует рассчитывать по двум группам предельных состояний:
первая группа (по несущей способности) предусматривает выполнение расчетов:
по устойчивости положения стены против сдвига и прочности грунтового основания;
по прочности элементов конструкций и узлов соединений
вторая группа (по пригодности к эксплуатации) предусматривает проверку:
оснований на допускаемые деформации;
элементов конструкций на допустимые величины раскрытия трещин.
Давление грунта для массивных подпорных стен следует определять по указаниям разд. 5 (рис. 7, а). Давление грунта для уголковых подпорных стен следует определять исходя из условия образования за стеной клиновидной симметричной (а для короткой задней консоли - несимметричной) призмы обрушения (рис. 7, б). Давление грунта принимается действующим на наклонную (расчетную) плоскость, проведенную под углом e при d = j¢.
Угол наклона расчетной плоскости к вертикали e определяется из условия (14), но принимается не более (45° - j/2)
tg e =(b - t)/h. (14)
Наибольшая величина активного давления грунта при наличии на горизонтальной поверхности засыпки равномерно распределенной нагрузки q определяется при расположении этой нагрузки в пределах всей призмы обрушения, если нагрузка не имеет фиксированного положения.

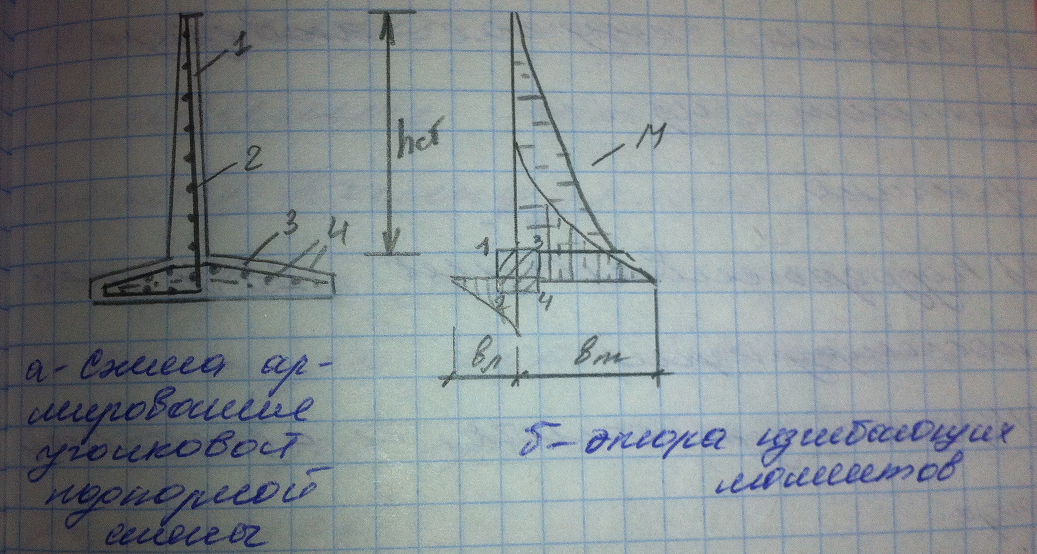

Армирование монолитных консольных подпорных стен уголкового профиля производится самонесущими пространственными блоками, собираемыми из плоских сеток (рис. 21).
При необходимости устройства шва бетонирования (в месте сопряжения подошвы и стенки) армирование осуществляется пространственными армокаркасами с установкой в месте шва дополнительных стыковых сеток.

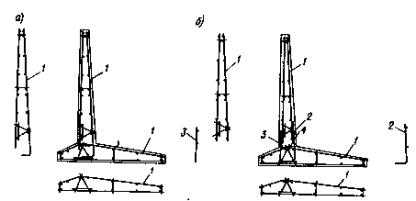

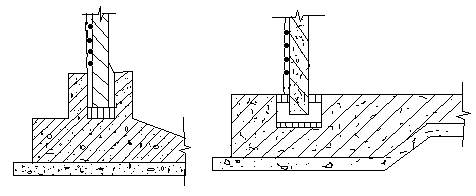

Рис. 21. Схема армирования подпорной стены самонесущими арматурными блоками
а - при одновременном бетонировании подошвы и стены; 6 - при раздельном бетонировании подошвы и стены; 1 - арматурный блок; 2 - рабочая стыковая сетка; 3 - стыковая сетка; 4 - шов бетонирования
16.Железобетонные акведуки. Конструктивные схемы акведуков. Конструктивные решения опор.(конспект)
17. Ж/б акведуки. Конструкции лотков и их размеры.

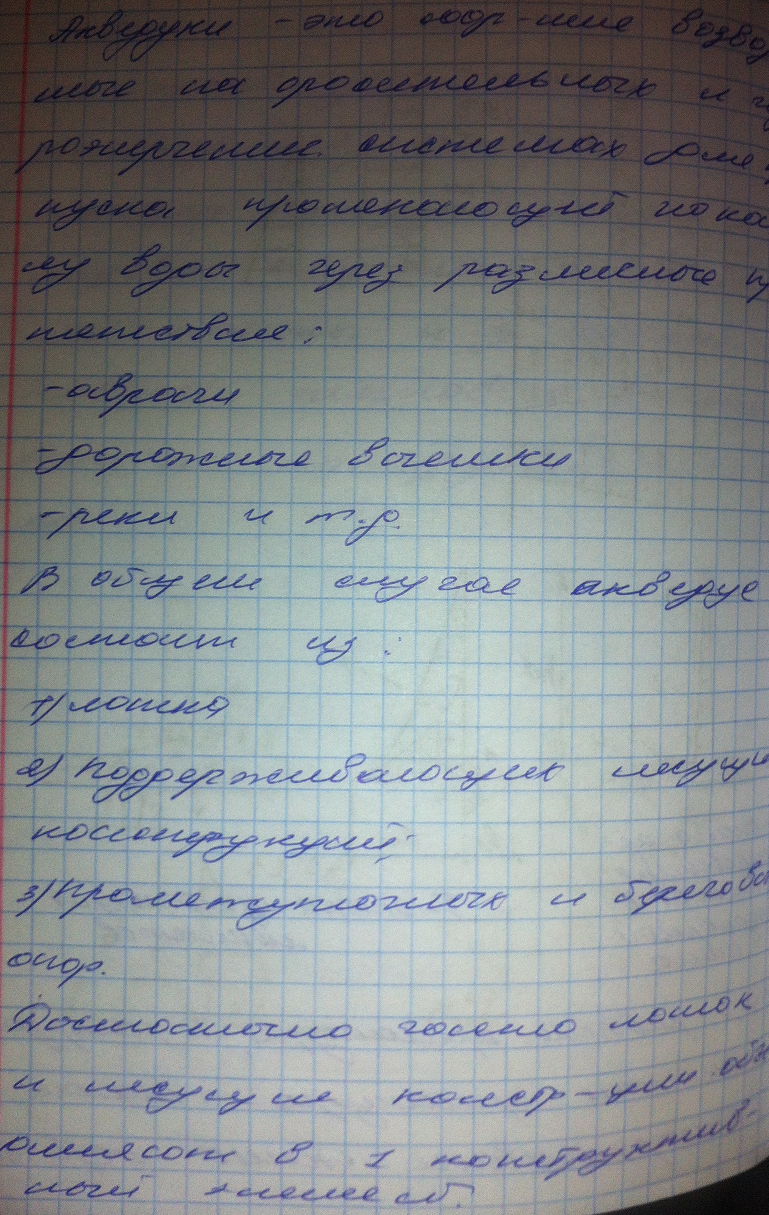

Акведуки – соор-я, возводимые на оросительных и гидроэнерг-х системах для пропуска протекающей по каналу воды через различные препятствия: овраги, дорожные выемки, реки и т.д.
В общем сл. акведук состоит из: 1.Лотка; 2.Поддерж-х несущих констр.;3.Промежуточных и береговых опор.

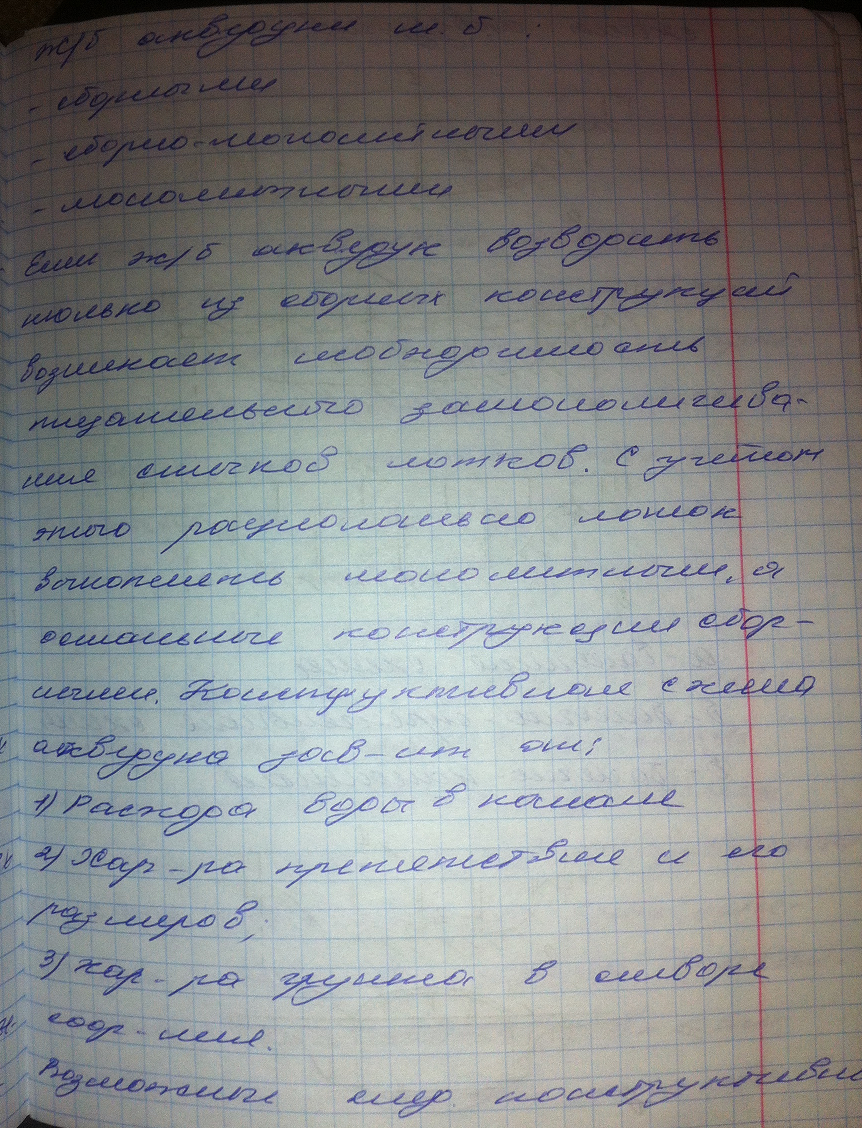

Достаточно часто лоток и несущие констр. объединяют в один конструктивный элемент. Ж\б акведуки могут быть:
1.Сварными;2.Сборно-монолит.;3.Монолитными.
если ж\б акведук возводить только из сборных констр., возникает необходимость тщательного замоноличивания стыков лотков. С учетом этого рационально лоток выполнять монолитным, а ост. констр.- сборными.

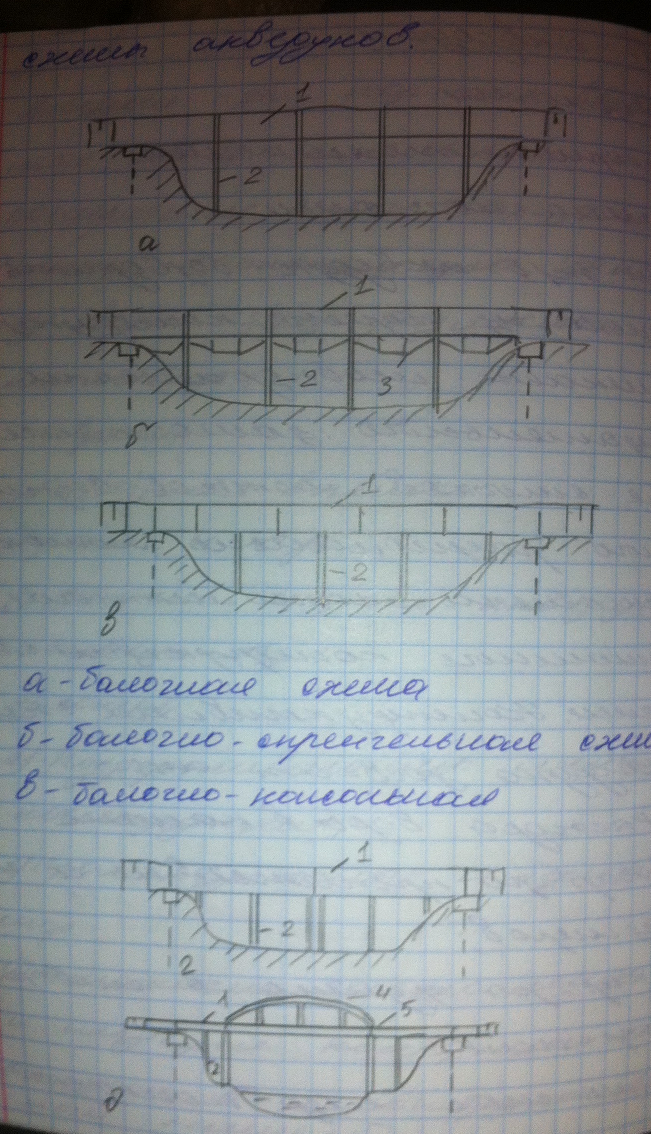

Конструктивная схема акведука зависит от: ()Расхода воды в канале; ()Хар-ра препятствия и его размера; ()Хар-ра грунта в створе соор-я.

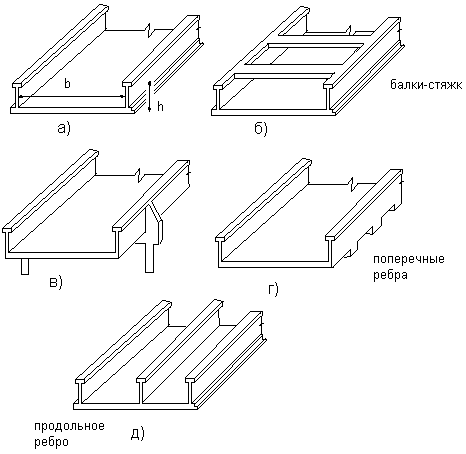

Главным эл-том акведука явл. лоток. Обычно лотки выполняют коробчатой формы с вертик. стенками плоским днищем. Для устойчивости стенки в верхней ее части выполняют полки, которые исп-ют в качестве служебных мостиков. Поперечные размеры лотка (bл, hл) назначают гидравлическим расчетом, а толщину стенок и днища – при определении прочности и трещиностойкости. Если поперечные размеры лотка сравнительно небольшие(b<3m;h<=1.5m), то его выполняют по схеме а).Высокие лотки(h>1.5m;b<=3m) выполняют по схеме б). В первом случае стенки лотка работают как консоли; во втором – условия работы стенки существенно облегчаются за счет того, что обеспечивается ограничение гориз. перемещений верхней ее части. Кроме того, балки стяжки увеличивают уст-ть стенок из плоскости их изгиба в продольном направлении. Недостатком данной схемы явл. то, что балки стяжки ухудшают условия эксплуатации лотка(задерживают случайно попавшие в канал предметы)Чтобы избежать этого исп-ют схему В).
Днище нешироких лотков(b<=3m) выполняют гладкими, а при b>3m – ребристыми, с расположением ребер поперек либо вдоль днища.

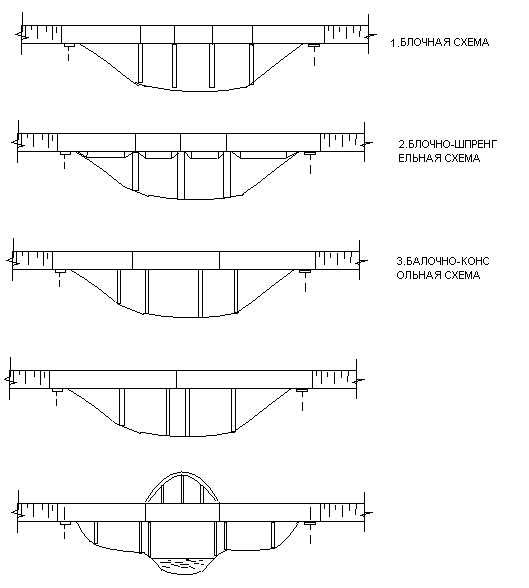

Лоток в продольном направлении представляет собой балку коробчатого профиля. Им можно перекрывать пролеты до 15 м. Если расстояние между опорами >15 м, то применяют акведуки с несущими арками либо фермаим.
Конструкции промежуточных опор зависят от вида препятствия, схемы лотка, хар-ра грунта и т.д.

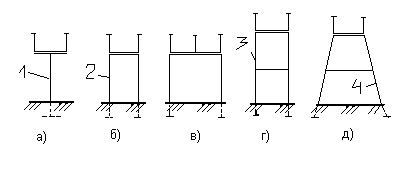

Невысокие опоры, поддерж-е лотки малых поперечных размеров(b<=2m, h<=1.5m) выполняют по схеме а). Если b>2m и h опоры <=5m, то их выполняют в виде рам (схемы б) и в). Если hопоры >5m, то исп-ют многоярусные рамные опоры (схема г)). Конструкция береговых опор обусловлена схемой акведуков в продольном направлении и прочностью грунта препятствия. Например: при исп-нии балочной схемы акведука и скальных либо полускальных грунтов концевые участки лотка можно опирать непосредственно на берег препятствия. Если же грунт откосов недостаточно прочен, для опирания исп-ют ж\б балки, устраиваемые на сваях.
1.-Консольная балка; 2.- Одноярусная рама;
3-4.- Многоярусная рама.
18.Ж\б дюкеры.
Дюкер – искусств. соор.-е, которое служит для пропуска воды через различные препятствия, встречающиеся на трассе канала. К ж\б дюкерам, помимо требований прочности и трещиностойкости, предъявляются ряд доп. требований (стойкость против физико-мех. воздействий движущейся воды и предметов, перемещаемых водой через дюкер). В зависимости от принятого способа производства работ дюкеры возводят: 1.Сборными; 2.Сборно-монолитными; 3.Монолитными. Основные эл-ты дюкера: ().Напорная труба; ()Оголовок на входе и на выходе.
В большинстве сл. напорная труба состоит из 3-х участков: 2 вертикальных и горизонтальный участки.

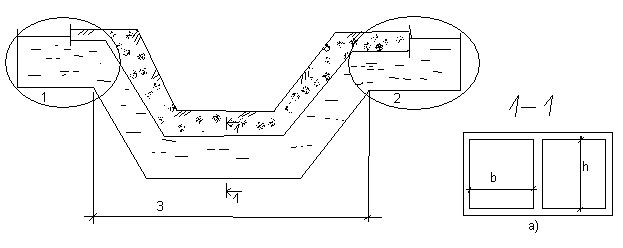

1.Входной оголовок. 2.Выходной оголовок. 3.Напорная труба.
а)2-х секционная с жесткими узлами. б)3-х секционная с жесткими узлами. в)2-х секционная из сборного ж\б(шарнирное сопряжение). г)сборно-монолитный вариант 2-х секционной трубы с жесткими узлами.
Наиболее ответственным эл-том дюкера явл. напорная труба, т.к. она работает в сложных условиях и труднодоступна для регулярных осмотров и ремонта. Поперечное сечение трубы зависит от Q воды: - при малыхQ – труба круглая; - при больших Q – прямоугольная. При этом h трубы должна быть не меньше 1,7 м. Напорные трубы выполняют одно- или многосекционными. При этом возможны 2 варианта сопряжения стенок с потолком и днищем:1. Шарнирное сопряжение; 2. Жесткое сопряжение.
Много секционные трубы имеют преимущества над односекционными: (+)В многосекционных трубах расчетные пролеты потолка и днища уменьшаются, что значительно уменьшает и изгибающие моменты поперечных сил.; (+)Многосекционные дюкеры более удобные в эксплуатации, т.к. трубу можно осматривать и демонтировать не прекращая при этом пропуск воды через канал.
19.Ж\б цилиндрические рез-ры.
По конструктивному решению ж\б рез-ры разделяют на:
СБОРНЫЕ & МОНОЛИТНЫЕ. Простейшим вариантом цил. монолитного рез-ра явл. вариант с безблочным покрытием. такое рез-р состоит из:
Плоского безбалочного покрытия;
Поддерживающих колонн с капителями;
Плоского безбалочного днища.
Для обеспечения трещиностойкости стен исп-ют предварительное напряжение (при малых V<500м3 возможно возведение стен без предварительного напряжения). Использование конструктивного решения с безбалачным покрытием имеет ряд преимуществ: (+)малая строительная высота покрытия;(+) Гладкая пов-ть покрытия снизу обеспечивает хорошую вентиляцию пространства над ур-нем жидкости.

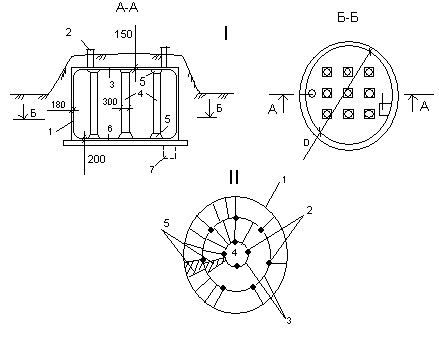

I).1-Стенка; 2-Люк; 3-Безбалочное покрытие; 4-Колонны; 5-Капители; 6- Днище; 7-Приямок.
II) 1. Цилиндрическая стенка; 2. Колонна; 3. Кольцевая балка; 4. Плоская круглая плита; 5.Трапецивидные плиты с ребрами по контуру.
Стена рез-ра состоит из сборных панелей длиной равной высоте рез-ра. Панели устр-ют вертикально в паз между двумя кольцевыми ребрами днища. Вертикальные швы между панелями заполняют бетоном. После приобретения бетоном швов 70% от проектной прочности, стену снаружи обжимают кольцевыми предварительно-напряженными стержнями. После окончания монтажа ар-ру защищают торкретбетоном.
