Содержание.
1. Расчетные параметры внутреннего и наружного воздуха 1
2. Теплотехнический расчет ограждающих конструкций 2
3. Определение потерь тепла 4
4. Расчет нагревательных приборов 12
5. Гидравлический расчет системы отопления 15
6. Подбор элеватора 17
7. Аэродинамический расчет 18
8. Спецификация систем отопления и вентиляции 21
9. Список литературы 22
9. Список литературы.
1. Тихомиров К.В. Теплотехника, теплогазоснабжение и вентиляция. 1974. 2. Щекин Р.Б. Справочник по теплоснабжению и вентиляции. 1и2 часть. Киев 1973. 3. СНиП -33-75. Отопление, вентиляция и кондиционирование воздуха. 1976. 4. СНиП -3-79. Нормы проектирования. Строительная теплотехника. 1979.
1.Расчетные параметры внутреннего и наружного воздуха.
Расчетный параметр внутреннего воздуха tв=+180C
Тепловая инерция:
Д=R1*S1+R2*S2+R3*S3+R4*s4
Силикатный кирпич: S1=9,9 Вт/м2К
Пенобетон: S2=1,5 Вт/м2К
Кирпич красный: S3=9,6 Вт/м2К
Штукатурка на цементно-песчаном растворе: S4=10,06 Вт/м2К
Силикатный кирпич: Пенобетон:
R1=δ1/λ1 R2= δ2/λ2
δ1=0,25 (м) δ2=0,17 (м)
λ1=0,87 (Вт/м*К) λ2=0,13 (Вт/м*К)
Красный кирпич: Штукатурка:
R3=δ3/λ3 R4= δ2/λ2
δ3=0,25 (м) δ4=0,015 (м)
λ3=0,81 (Вт/м*К) λ4=0,93 (Вт/м*К)
Д=9,9*0,25/0,87+1,5*0,17/0,13+9,6*0,25/0,81+10,06*0,015/0,93=6,93
4<Д<7 (средней инерционности)
tн-средняя температура наиболее холодной пятидневки
tн=-410С
2.Теплотехнический расчет ограждающих конструкции.

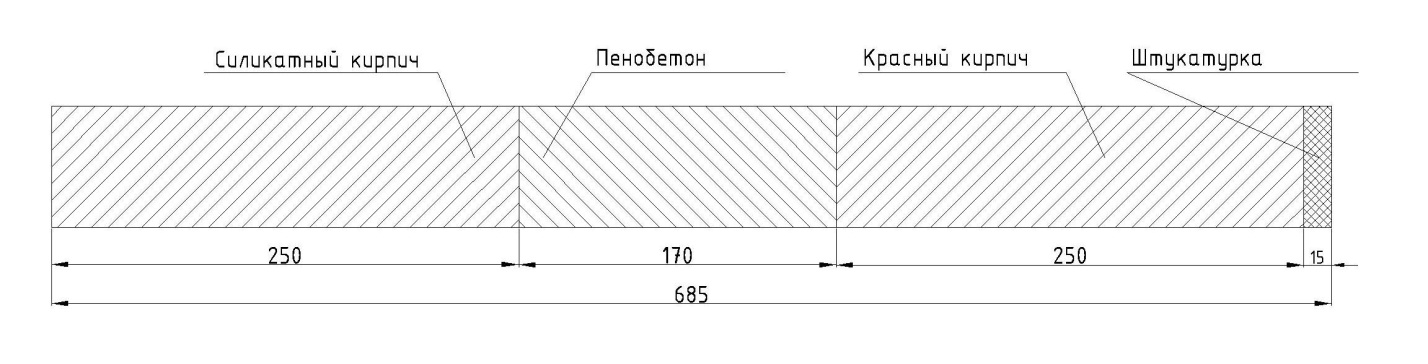

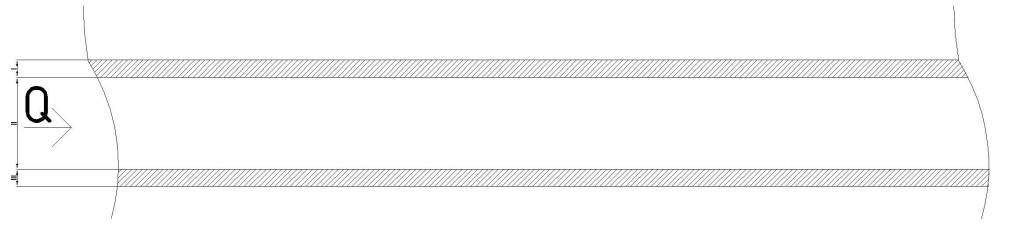

а)Теплотехнический расчет стены.
1)Определяем требуемое сопротивление теплопередаче ограждающих конструкций R0.
Rтр0=n*(tв-tн)/(∆tн*αв) , (м2*К/Вт)
tв-расчетная температура воздуха в помещении, принимается в зависимости от назначения помещения;
n- коэффициент принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;
tн-расчетная зимняя температура наружного воздуха в районе строительства, принимается в соответствии с главой СНиП по строительной климатологии с учетом тепловой инерции ограждающих конструкций;
αв-коэффициент теплопередачи внутренней поверхности ограждающих конструкций;
∆tн-нормируемый температурный перепад между температурой внутренней поверхности ограждающих конструкции и температурой воздуха внутри помещения.
∆tн=40С
αв=8,7 (Вт/м2*К)
n=1
Rтр0=1*(18-(-41))/(4*8,7)=1,64 (м2*К/Вт)
2)Сопротивление теплопередаче ограждающих конструкций.
R0=1/αв+Rk+1/αн=1/8,7+0,25/0,87+0,17/0,13+0,25/0,81+0,015/0,93+1/23=2,086 (м2*К/Вт)
где αв-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций к воздуху внутри помещения;
αн-коэффициент теплоотдачи наружной поверхности ограждающих конструкций к наружному воздуху для зимних условий;
Rk –термическое сопротивление ограждающей конструкций с последовательно расположенными слоями.
Термическое сопротивление Rк ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев.
R0> Rтр0
Коэффициент теплопроводности: K=1/ R0=1/2,096=0,48 Вт/м2*К

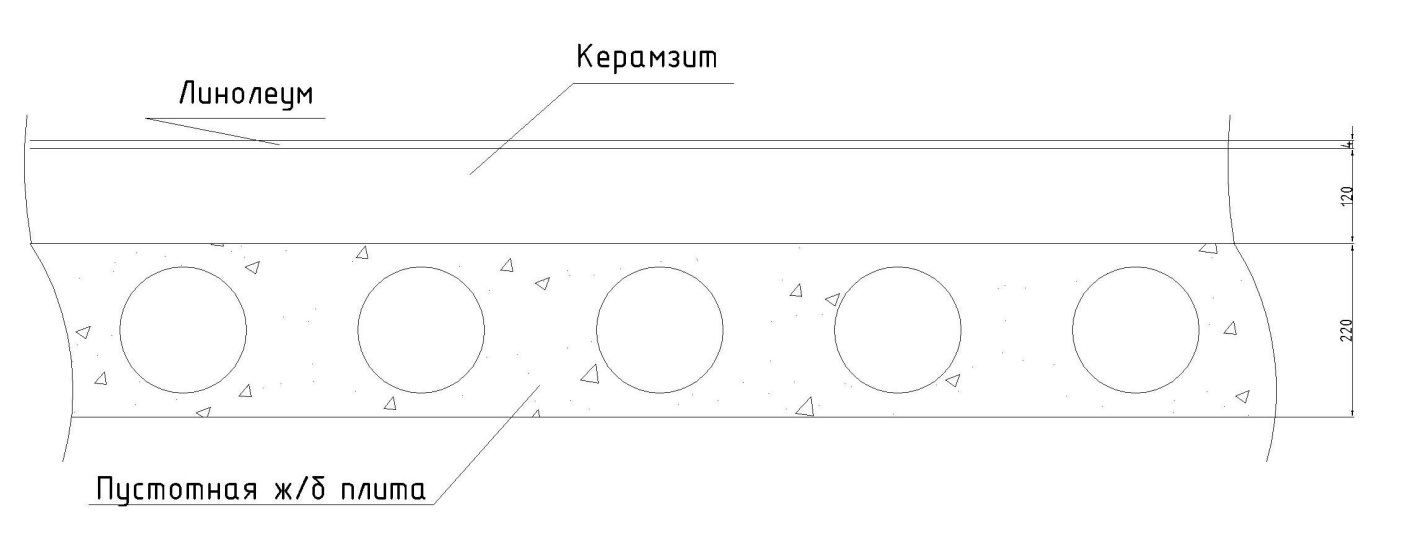

б)Теплотехнический расчет полов.
Железобетонная плита: Керамзит:
R1=δ1/λ1 R2= δ2/λ2
δ1=0,22 (м) δ2=0,15 (м)
λ1=1,63 (Вт/м*К) λ2=0,15 (Вт/м*К)
Линолеум:
R3=δ3/λ3
δ3=0,004 (м)
λ3=0,186 (Вт/м*К)
R0=1/αв+Rk+1/αн=1/8,7+0,22/1,63+0,15/0,15+0,004/0,186+1/5,8=1,443 (м2*К/Вт)
Коэффициент теплопроводности: K=1/ R0=1/1,443=0,69 Вт/м2*К

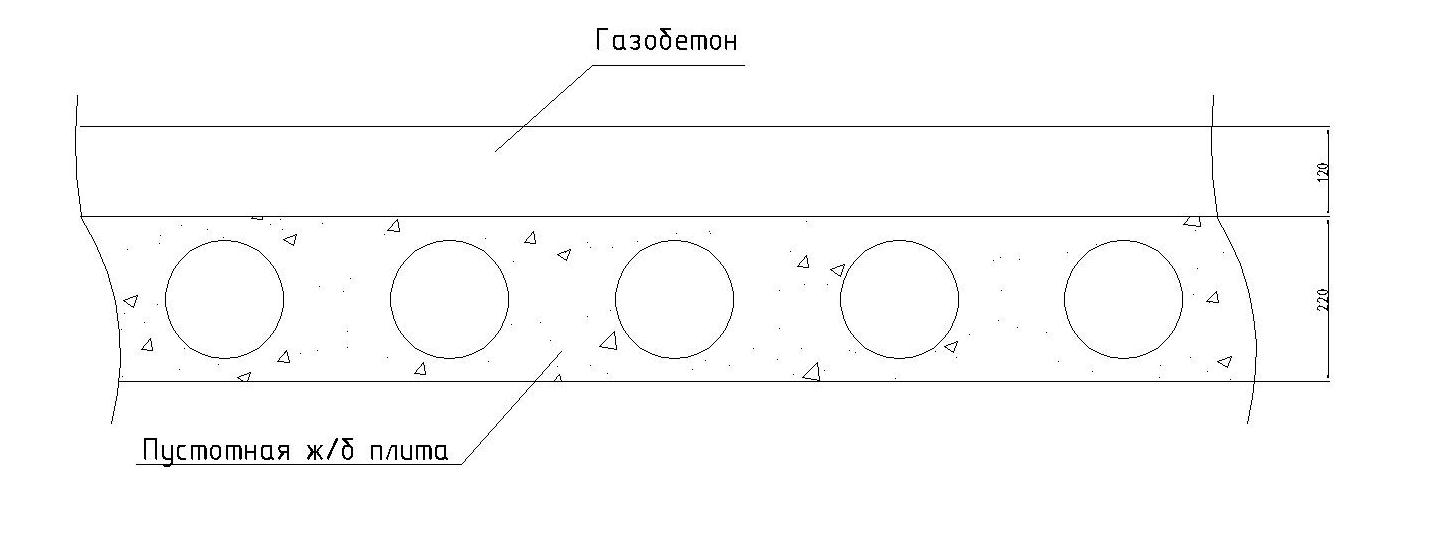

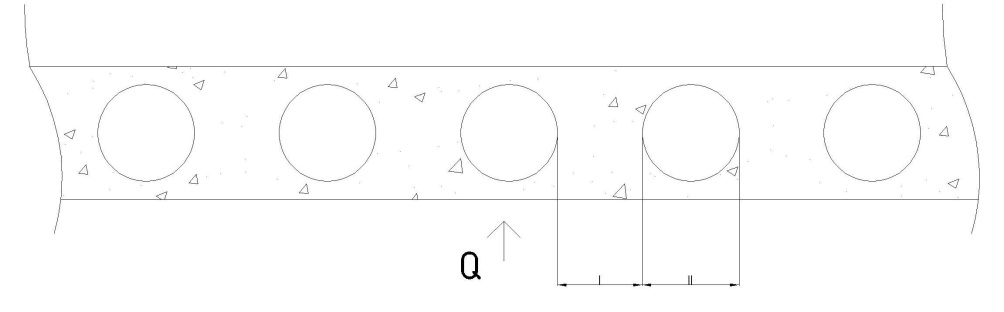

в)Теплотехнический расчет потолка.
Железобетонная плита: Газобетон:
R1=δ1/λ1 R2= δ2/λ2
δ1=0,22 (м) δ2=0,15 (м)
λ1=1,63 (Вт/м*К) λ2=0,4 (Вт/м*К)
R0=1/αв+Rk+1/αн=1/8,7+0,22/1,63+0,15/0,4+1/5,8=0,797 (м2*К/Вт)
Коэффициент теплопроводности: K=1/ R0=1/0,797=1,25 Вт/м2*К
