16) . Циклы газотурбинных установок (гту).

Основными недостатками поршневых двигателей внутреннего сгорания явяляются ограниченность их мощности и невозможность адиабатного расширения рабочего тела до атмосферного давления, котрые отсутствуют в газотурбиннных установках. ГТУ рабочим телом являются продукты сгорания жидкого или газообразного топлива. На рис.7.6 дана схема простейшей газотурбинной установки со сгоранием топлива при постоянном давлении. Топливным насосом 5 и компрессором 4 топливо и воздух через форсунки 6 и 7 поступают в камеру сгорания 1. Из камеры продукты сгорания направляются в комбинированные сопла 2, где они расширяются, и поступают на лопатки газовой турбины 3.

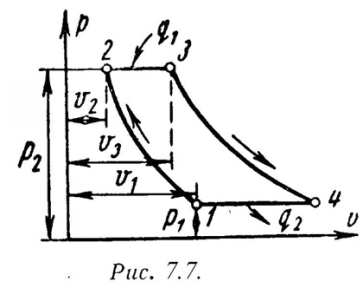

На рис.7.7 и рис7.8 представлены идеальный цикл ГТУ на PV и TS диаграммах.

1-2 - адиабатное сжатие до давления Р₂; 2-3 – подвод теплоты q₁ при постоянном давлении Р₂ (сгорание топлива); 3-4 – адиабатное расширение до первоначального давления Р₁; 4-1 – охлаждение рабочего тела при постоянном давлении Р₁ (отвод теплоты q₂); Характеристиками цикла являются: степень повышения давления -  = Р₂/ Р₁ ; степень изобарного расширения -  = ₃ /₂ . Работа турбины:

l_т = h₃ – h₄ . (7.10)

Работа компрессора:

l_н = h₂ – h₁ . (7.11)

Полезная работа ГТУ равна разности работ турбины и компрессора:

L_ГТУ = l_т – l_к . (7.12)

Термический к.п.д. цикла ГТУ имеет вид:

_t = 1 – 1/  ^(-1)/ . (7.13)

Теоретическая мощность газовой турбины, компрессора и установки (ГТУ):

N_т = l_т·D/3600 = (h₃ – h₄)·D/3600 , (7.14) N_к = l_к·D/3600 = (h₂ – h₁)·D/3600 , (7.15) N_ГТУ = l_ГТУ·D/3600 = [(h₃ – h₄) (h₂ – h₁) ]·D/3600 . (7.16)

Действительный цикл ГТУ отличается от теоретического наличием потерь на трение и вихреообразование в турбине и компрессоре. Эффективными методами повышения экономичности газотурбинных установок являются: регенерация теплоты, ступенчатое сжатие и расширение рабочего тела и пр.

17) Циклы паросиловых установок.

Как было сказано выше, реакторную установку можно представить в виде тепловой машины, в которой осуществляется некий термодинамический цикл.

Цикл Ренкина

Теоретическим циклом современной паросиловой установки является цикл Ренкина.

Пароводяная смесь образовавшаяся в результате передачи тепловой энергии воде в активной зоне поступает в Барабан – сепаратор где происходит разделение пара и воды. Пар направляется в паровую турбину, где расширяясь адиабатно, совершает работу. Из турбины отработавший пар направляется в конденсатор. Там происходит отдача теплоты охлаждающей воде, проходящей через конденсатор. Вследствие этого пар полностью конденсируется. Полученный конденсат непрерывно засасывается насосом из конденсатора, сжимается и направляется вновь в барабан сепаратор.

Конденсатор играет двоякую роль в установке: Во-первых, он имеет паровое и водяное пространство, разделенные поверхностью, через которую происходит теплообмен между отработавшим паром и охлаждающей водой. Поэтому конденсат пара может быть использован в качестве идеальной воды, не содержащей растворенных солей. Во-вторых, в конденсаторе вследствие резкого уменьшения удельного объема пара при его превращении в капельножидкое состояние наступает вакуум, который будучи поддерживаемым в течение всего времени работы установки, позволяет пару расширяться в турбине еще на одну атмосферу (Рк около 0,04 - 0,06 бар) и совершать за счет этого дополнительную работу.

Рисунок 6. Цикл Ренкина в T-S диаграмме.

(обратно к содержанию)

Синяя линия в Т-S диаграмме воды является разделительной, при энтропии и температуре соответствующим точкам лежащим на диаграмме выше этой линии существует только пар, ниже паро–водяная смесь.

Влажный пар в конденсаторе полностью конденсируется по изобаре p₂=const (линия 2 - 3). Затем вода сжимается насосом от давления P2 до давления P1, этот адиабатный процесс изображен в T-S-диаграмме вертикальным отрезком 3-5.

Длина отрезка 3-5 в T-S-диаграмме весьма мала, так как в области жидкости, изобары (линии постоянного давления) в T-S-диаграмме проходят очень близко друг от друга. Благодаря этому при изоэптропном (при постоянной энтропии) сжатии воды, температура воды возрастает менее чем на 2 - 3 °С, и можно с хорошей степенью приближения считать, что в области жидкости изобары воды практически совпадают с левой пограничной кривой (синяя линия); поэтому зачастую при изображении цикла Ренкина в Т-S-диаграмме изобары в области жидкости изображают сливающимися с левой пограничной кривой. Малая величина отрезка адиабаты 3-5 свидетельствует о малой работе, затрачиваемой насосом на сжатие воды. Малая величина работы сжатия по сравнению с величиной работы, производимой водяным паром в процессе расширения 1-2, является важным преимуществом цикла Ренкина.

Из насоса вода под давлением P2 поступает в барабан сепаратор, а затем в реактор, где к ней в изобарно (процессе 5-4 P1=const) подводится тепло. Вначале вода в реакторе нагревается до кипения (участок 5-4 изобары P₁=const) а затем, по достижении температуры кипения, происходит процесс парообразования (участок 4-1 изобары P₁=const). Пароводяная смесь поступает в барабан сепаратор где происходит разделение воды и пара. Насыщенный пар, из барабана сепаратора поступает в турбину. Процесс расширения в турбине изображается адиабатой 1-2 (Этот процесс относится к классическому циклу Ренкина в реальной установке процесс расширения пара в турбине несколько отличается от классического). Отработанный влажный пар поступает в конденсатор, и цикл замыкается.

С точки зрения термического к. п. д. цикл Ренкина представляете менее выгодным, чем цикл Карно, изображенный выше (рисунок 5) поскольку степень заполнения цикла (равно как и средняя температур подвода тепла) для цикла Ренкина оказывается меньше, чем в случае цикла Карно. Однако с учетом реальных условий осуществления экономичность цикла Ренкина выше экономичности соответствующего цикла Карно во влажном паре. (обратно к содержанию)

Цикл с промежуточным перегревом пара.

Для того чтобы увеличить термический к. п. д. цикла Ренкина, часто применяют так называемый перегрев пара в специальном элемент установки - пароперегревателе, где пар нагревается до температуры, превышающей температуру насыщения при данном давлении P₁. В этом случае средняя температура подвода тепла увеличивается по сравнению с температурой подвода тепла в цикле без перегрева и, следовательно, термический к. п. д. цикла возрастает. Цикл Ренкина с перегревом пара является основным циклом теплосиловых установок, применяемых в современной теплоэнергетике.

Поскольку в настоящее время не существует промышленных энергетических установок с ядерным перегревом пара (перегрев пара в непосредственно в активной зоне ядерного реактора), то для ядерных реакторов BWR и РБМК используется цикл с промежуточным перегревом пара. (обратно к содержанию)

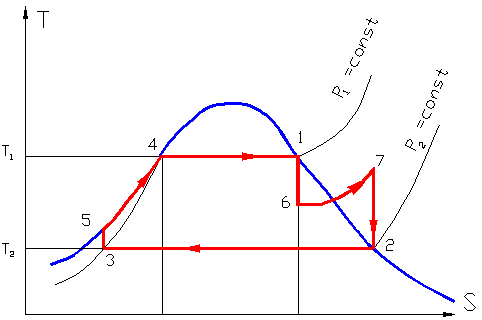

Рисунок 7.Цикл с промежуточным перегревом пара в T-S диаграмме.

(обратно к содержанию)

Для повышения КПД в цикле с промежуточным перегревом пара, используется двух ступенчатая турбина, состоящая из цилиндра высокого давления и нескольких (4 для РБМК) цилиндров низкого давления. Пар из барабана сепаратора направляется в цилиндр высокого давления (ЦВД), часть пара отбирается для перегрева. Расширяясь в цилиндре высокого давления процесс на диаграмме 1-6, пар совершает работу. После ЦВД пар направляется в пароперегреватель, где за счет охлаждения отобранной в начале части пара, осушается и нагревается до более высокой температуры, (но уже при более низком давлении, процесс 6-7 на диаграмме) и поступает в цилиндры низкого давления турбины (ЦНД). В ЦНД пар расширяясь, снова совершает работу (процесс 7-2 на диаграмме) и поступает в конденсатор. Остальные процессы соответствуют процессам в выше рассмотренном цикле Ренкина.

Теплофикация - энергоснабжение тепловых и электрических потребителей на базе комбинированного производства тепла и электроэнергии в одной технологической установке. Переход с раздельного производства энергии на теплофикацию позволяет увеличить коэффициент полезного использования топлива (КПИТ) в 1,5 раза с 55 % до 83 %.

Используемое при теплофикации тепло, как правило, является продуктом отходов производства при выработке электроэнергии или сжигании мусора. Вместо того, чтобы бесполезно отдавать это тепло в окружающую среду, его можно применить для обогрева зданий и целых кварталов города. Чем дальше удалено местонахождение источника от потребителя, тем больше тепла теряется при транспортировании. Поэтому для теплофикации предпочтительнее использовать электростанцию небольшой мощности вблизи районов концентрации населения, чем крупные, но удаленные от мест потребления. Таким образом, преимущество теплофикации состоит в том, что, наряду с экономией производственного пространства, достигается лучшее использование произведенной энергии, и поэтому стоимость такого тепла сравнительно низка.

Так как подобные энергетические установки могут быть одновременно поставщиками как тепла, так и электрического тока, их общий к.п.д. достигает 80%. Например, теплофикационные установки блочного типа обеспечивают теплом многие жилые кварталы городов. Однако в настоящее время лишь незначительная часть действующих мощностей таких энергетических установок используется наилучшим образом.

Когенерация - передовая технология, позволяющая вырабатывать электричество и тепло. Особенно эффективна она при наличии дешевого топлива и минимальной удаленности генератора от потребителя.

Когенерация (теплофикация) - это способ одновременного получения электрической и полезной тепловой энергии от сжигания топлива. Для максимального снижения эксплутационных расходов произведенные виды энергии необходимо использовать полностью.

18) Теория теплообмена изучает процессы распространения теплоты в твердых, жидких и газообразных телах. Перенос теплоты может передаваться тремя способами:

• теплопроводностью;

• конвекцией;

• излучением (радиацией).

Процесс передачи теплоты теплопроводностью происходит при непосредственном контакте тел или частицами тел с различными температурами и представляет собой молекулярный процесс передачи теплоты. При нагревании тела, кинетическая энергия его молекул возрастает и частицы более нагретой части тела, сталкиваясь с соседними молекулами, сообщают им часть своей кинетической энергии. Конвекция – это перенос теплоты при перемещении и перемешивании всей массы неравномерно нагретых жидкости или газа. При этом, перенос теплоты зависит от скорости движения жидкости или газа прямо пропорционально. Этот вид передачи теплоты сопровождается всегда теплопроводностью. Одновременный перенос теплоты конвекцией и теплопроводностью называется конвективным теплообменом. В инженерных расчетах часто определяют конвективный теплообмен между потоками жидкости или газа и поверхностью твердого тела. Этот процесс конвективного теплообмена называют конвективной теплоотдачей или просто теплоотдачей. Процесс передачи теплоты внутренней энергии тела в виде электромагнитных волн называется излучением (радиацией). Этот процесс происходит в три стадии: превращение части внутренней энергии одного из тел в энергию электромагнитных волн, распространение э/м волн в пространстве, поглощение энергии излучения другим телом. Совместный теплообмен излучением и теплопроводностью называют радиационно-кондуктивным теплообменом. Совокупность всех трех видов теплообмена называется сложным теплообменом. Процессы теплообмена могут происходит в различных средах: чистых веществах и разных смесях, при изменении и без изменения агрегатного состояния рабочих сред и т.д. В зависимости от этого теплообмен протекает по разному и описывается различными уравнениями.

19) Основной закон теплопроводности (закон Фурье) гласит, что количество теплоты, проходящее через элемент изотермической поверхности, пропорционально градиенту температуры и продолжительности промежутка времени.
