Расшифровка условного обозначения наружной резьбы.
По ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба металлическая. Основные размеры» и по ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба металлическая. Допуски. Посадки с зазором» определяем номинальные средние наружные и внутренние диаметры и их предельные отклонения.
1) Точность выполнения среднего диаметра:
-Номинальный средний диаметр: d2 = 42.402 мм
- Условное обозначение поля допуска среднего диаметра: 7g
- Предельные отклонения среднего диаметра: es = -60 мкм ei = -340 мкм
- Предельные размеры среднего диаметра: d2max=d2 + es =42.342мм d2min= d2 + ei = 42.062 мм
- Допуск среднего диаметра: Т = es – ei = 400 мкм
2) Точность выполнения наружного диаметра:
- Номинальный наружный диаметр: d = 45 мм
- Условное обозначение поля допуска наружного диаметра: 6g
- Предельные отклонения наружного диаметра: es = -360 мкм ei = -535 мкм
-Предельные размеры наружного диаметра: dmax=d + es = 44.64мм dmin= d + ei = 44.465мм
- Допуск наружного диаметра: Т = es – ei = 175мкм
3) Точность выполнения внутреннего диаметра:
- Номинальный внутренний диаметр: d1 = 40.670мм
- Верхнее предельное отклонение внутреннего диаметра: es = -60 мкм
- Наибольший размер внутреннего диаметра: d1max= d1 + es =40.610мм
Расшифровка условного обозначения внутренней резьбы.
1) Точность выполнения среднего диаметра:
- Номинальный средний диаметр: D2 = 42.402мм
- Условное обозначение поля допуска среднего диаметра: 7G
-Предельные отклонения среднего диаметра: ES = +435 мкм EI = +60 мкм
- Предельные размеры среднего диаметра: D2max = D2 + ES = 42.837 мм
D2min = D2 + EI = 42.462 мм
- Допуск среднего диаметра: Т = ES – EI = 375 мкм
2) Точность выполнения наружного диаметра:
- Номинальный наружный диаметр: D = 45 мм
- Нижнее предельное отклонение наружного диаметра: EI = +60 мкм
- Наименьший размер наружного диаметра: Dmin = D + EI = 45.060 мм
3) Точность выполнения внутреннего диаметра:
- Номинальный внутренний диаметр: D1 = 40.670 мм
- Условное обозначение поля допуска внутреннего диаметра: 7G
- Предельное отклонение внутреннего диаметра: ES = +810 мкм EI = +60 мкм
- Предельный размер внутреннего диаметра: D1max = D1 + ES = 41.480 мм
D1min = D1 + EI = 40.730мм
Допуск внутреннего диаметра: Т = ES – EI = 750 мкм

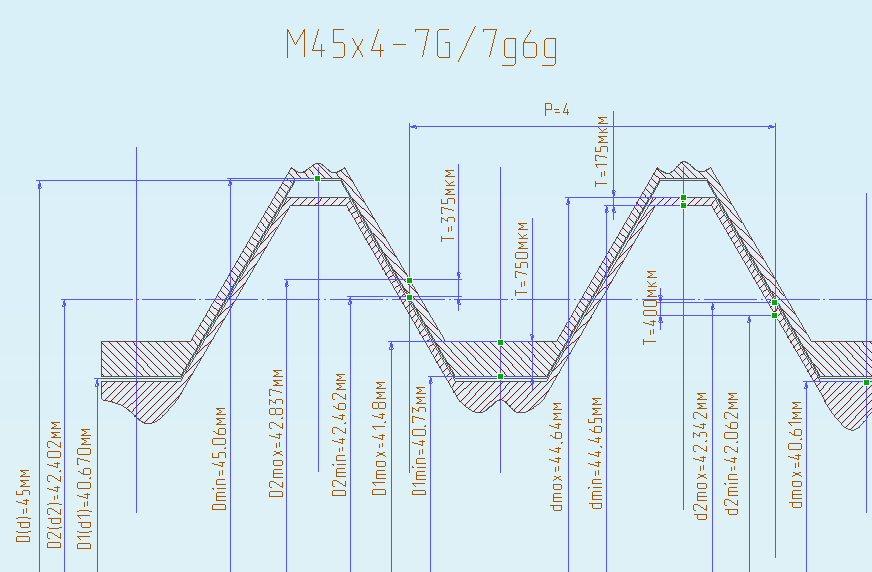

Изображение поля допуска резьбового соединения.
Схемы расположения полей допусков резьбового соединения.

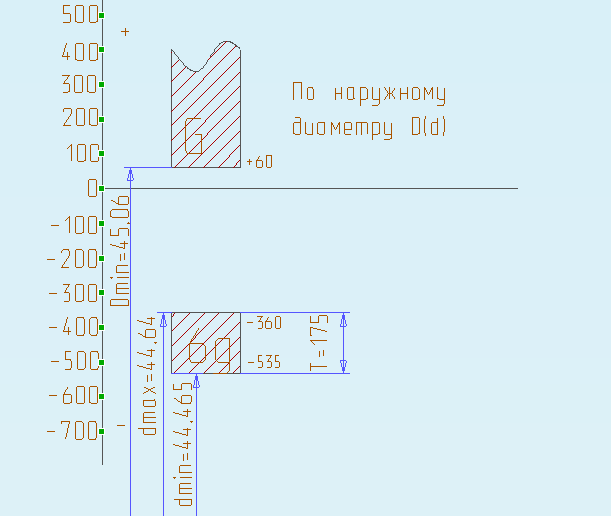

По наружному диаметру

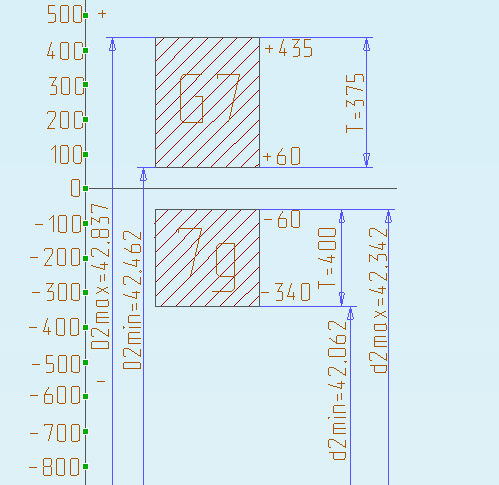

По среднему диаметру

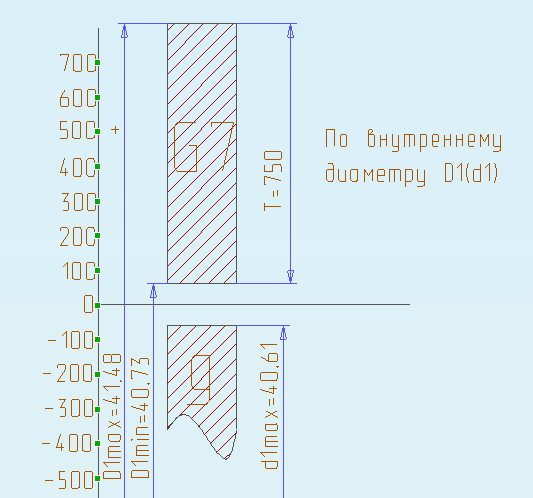

По внутреннему диаметру
Раздел 4. Нормирование точности прямобочных шлицевых соединений
Шлицевое соединение – это разъемное соединение вала с отверстием, когда на валу имеются зубья (выступы), а в отверстии - соответствующие впадины (шлицы).
В шлицевых соединениях с прямобочным профилем зуба используют три вида центрирования вала и втулки:
-по наружной поверхности (D);
-по внутренней поверхности (d);
-по боковым поверхностям зубьев (b)
