5)Основные характеристики синусоидальной величины. Действующее, среднее, амплитудное, и мгновенные значения.
Синусоидальные напряжения и токи представляют собой величины, изменяющиеся во времени по синусоидальному закону (см. рис.2.1), т.е.
i (t)= Im Sin (ω t+ψ i), А,
u(t)= Um Sin (ω t+ψ u) ,В.
Максимальные из мгновенных значений синусоидальных величин называются их амплитудами (Im, Um).
Время, за которое совершается одно полное колебание, называется периодом Т.
Число периодов в секунду называется частотой (f) и измеряется в Герцах, т.е.
f=1/T, Гц.
Аргумент синусоидальной функции (ωt+ψ) ,
измеряемый в угловых единицах (радианах или градусах), называется фазой синусоиды.
Значение аргумента синусоидального тока или напряжения в начальный момент времени (t=0) называется начальной фазой (ψi, ψu). Начальная фаза определяется абсциссой ближайшей к началу отсчета точки перехода отрицательной полуволны тока или напряжения в положительную. Если эта точка находится слева от оси ординат, то начальная фаза считается положительной (ψ >0), если справа, то начальная фаза –отрицательна (ψ <0).
При совместном рассмотрении двух синусоидально изменяющихся величин одинаковой частоты вводится понятие фазового сдвига между ними.
Так фазовый сдвиг φ между напряжением и током равен разности начальных фаз напряжения и тока, т.е.
φ = ψu -ψi .
Если φ >0, то напряжение опережает по фазе ток; если φ <0, то напряжение отстает по фазе от тока (или ток опережает напряжение); если φ =0, то напряжение совпадает по фазе с током.
Если ток меняется по синусоидальному закону и имеет амплитуду Im, то его действующее значение в соответствии с последней формулой равно
Аналогично находится действующее значение синусоидального напряжения.
среднее значение синусоидального тока равно
Аналогично, среднее значение синусоидального напряжения определяется как
Мгновенная мощность, характеризующая скорость изменения энергии в цепи в любой момент времени определяется выражением
p(t)=u(t) i (t)= Um Sin (ω t+ψ u) Im Sin (ω t+ ψ i)= UICos( ψ u- ψ i)- UICos(2 ω t+ ψ u+ ψ i )
6)Способы представления синусоидальных величин.
1. Аналитический способ
Для тока
i(t) = Im sin(ωt + ψi),
для напряжения
u(t) = Um sin (ωt +ψu),
для ЭДС
e(t) = Em sin (ωt +ψe),
В уравнениях обозначено:
Im, Um, Em – амплитуды тока, напряжения, ЭДС; значение в скобках – фаза (полная фаза); ψi, ψu, ψe – начальная фаза тока, напряжения, ЭДС; ω – циклическая частота, ω = 2πf; f – частота, f = 1 / T; Т – период.
Величины i, Im – измеряются в амперах, величины U, Um, e, Em – в вольтах; величина Т (период) измеряется в секундах (с); частота f – в герцах (Гц), циклическая частота ω имеет размерность рад/с. Значения начальных фаз ψi, ψu, ψe могут измеряться в радианах или градусах. Величина ψi, ψu, ψe зависит от начала отсчета времени t = 0. Положительное значение откладывается влево, отрицательное – вправо.
2. Временная диаграмма

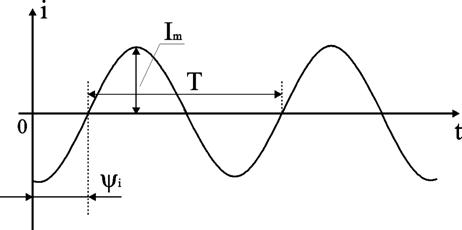

Временная диаграмма представляет графическое изображение синусоидальной величины в заданном масштабе в зависимости от времени (рис. 2.1).
i(t) = Im sin(ωt - ψi).
