Вентильный эп постоянного тока
Достоинство:
хорошие массогабаритные показатели (по сравнению с ГД), меньшие затраты на эксплуатацию и ремонт;
экономичность и плавность регулирования частоты вращения;
возможность формирования пуско-тормозных режимов;
в некоторых вариантах схем возможна отдача энергии в сеть; в режиме регулируемого торможения.
высокий КПД преобразователе
).
Недостатки:
при использовании полупроводниковых преобразователей возникают проблемы электромагнитной совместимости с сетью питания (преобразователь является источником радиопомех и высших гармоний);
возникновение пульсации тока и момента при наличии пульсации напряжения на выходе преобразователя;
наличие зоны прерывистых токов, ухудшающих регулировочные характеристики ЭП;
сложность схемного исполнения;
недостаточная надёжность при жестких условиях эксплуатации;
при глубоком регулировании напряжения преобразователя ухудшается его коэффициент мощности
Квалификация вентиляционного привода постоянного тока (по способу реверса и создания тормозных режимов)
Нереверсируемый ЭП с динамическим торможением.
Наиболее простая схема использования в ЭП от 1 до 100кВт, поскольку в цепях якоря и обмотки возбуждения устанавливаются нереверсивные преобразователи. Единственным возможномым способом торможения является динамическое торможение.
Реверсивный ЭП с реверсом обмотки возбуждения.
Достоинство:
-низкая мощность
преобразования в цепи обмотки
возбуждения
Недостаток:
-с увеличением мощности
двигателя растёт постоянство времени
его обмотки возбуждения (
При этом реверс и торможение происходит с определенной задержкой. Иногда для устранения недостатка используют форсирование возбуждения. Для этого при включении или реверсе обмотки возбуждения кратковременно подают повышенное напряжение, что приводит к ускорению переходных процессов.
Возможен режим рекуперативного торможения с инвертированием энергии в сеть.
Реверсивный ЭП с механическим реверсом якорной цепи:
При переключении контактов в якорной цепи увеличивается быстродействие при реверсе и приложении (определяется временем срабатывания контакторов). Для уменьшения токовых нагрузок на контакты сначала снимается управление с преобразователя и потом, в безтоковую паузу, переключаются контакторы.

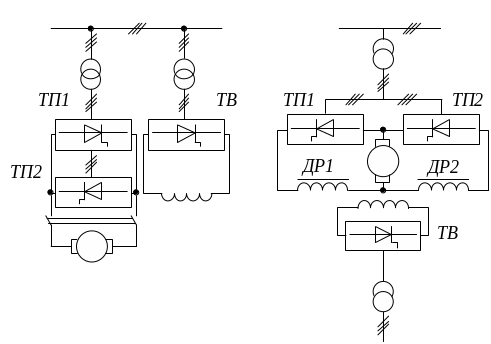

реверс ЭП с двумя комплектами преобразователей в якорной цепи
Схемы отличаются высоким быстродействием при реверсе, возможна рекуперация энергии во всех тормозных режимах и возможны режимы с устранением зоны прерывистых токов.
Недостаток:
-два преобразователя, сложная СУ .
Система ЕП с вентильным возбуждением генератора.
Нереверсивный ЭП с импульсивным преобразователем напряжения (система ШИП-Д).
Достоинства:
-использование неуправляемого выпрямителя лучше с точки зрения электромагнитной совместимости с сетью;
-упрощенная СУ;
-уменьшение зоны прерывистых токов за счет увеличения частоты ШИМ.
Реверсивный ЭП по системе ШИП-Д.
В ЭП с наличием преобразователя как в якорной цепи, так и в обмотке возбуждения возможно двухзонное регулирование.
Для ЭП малой и средней мощности эффективным является использование ШИП.
Для ЭП большой мощности рационально использовать тиристорный преобразователь. Для уменьшения влияние преобразователя в мощном ЭП часто применяют двенадцати-импульсные преобразователи.
