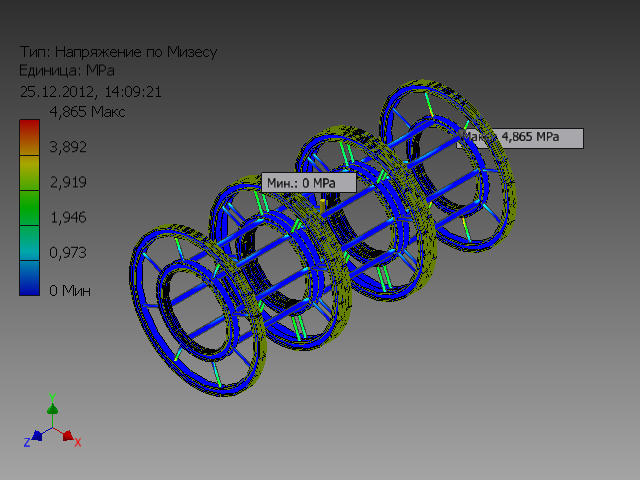

Графическая иллюстрация результатов анализа Напряжения по Мизесу для сочетания сталь-алюминий.

Выбор материалов конструкции GANTRY System проекта NICA.

Выполнены три анализа конструкции с использованием различных матриалов:

1. Вариант стальной конструкции. Вес 99т.

2. Вариант алюминиевой конструкции. Вес 32т.

3. Вариант: кольца алюминиевые, балки стальные.Вес 42т.

Выбран вариант с алюминиевыми кольцами и стальными балками, так как он обеспечивает требуемую прочность при оптимальном весе.

Заключение

В ходе проделанной работы было выполнено:

1. Определено техническое задание для выполнение анализа.

2. Произведен гравитационный расчет конструкции, с использованием различных материалов.

3. Получены результаты напряжений и деформации элементов gantry system_.

4. Выбран материал.

5. Список литературы

1. http://www.hamptonproton.org

2. http://www1.jinr.ru

3. http://www.autodesk.ru
