Утверждаю
Главный инженер
ОАО «Башкиравтодор»
______________ И.Б. Струговец
«____»_____________2011 г.
Система менеджмента качества
ТЕХНОЛОГИЧЕСКАЯ КАРТА
производства плиты покрытия железобетонной, панели стеновой железобетонной, плиты фундаментной железобетонной для автопавильонов
ТК ОАО БАД ЦЛ 75-008-2011
-
Экземпляр №__
Информационные данные
ЗАРЕГЕСТРИРОВАНА: |
В книге регистрации ПТО « » 2011г. |
|
|
Регистрационный номер 20 |
|
|
Техником ПТО Мустафиной З.З. |
|
|
|
|
ПЕРИОДИЧНОСТЬ ПЕРЕСМОТРА: |
|
|
|
|
|
Разработана |
Центральной лабораторией |
|
Изменения вносит |
Центральная лаборатория |
|
Контрольный экземпляр хранит |
Производственно-технический отдел |
|
Рассылку рабочих экземпляров осуществляет |
Производственно-технический отдел |
|
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Система менеджмента качества |
|
ТК ОАО БАД ЦЛ 75-008-2011 |
Технологическая карта производства плиты покрытия железобетонной, панели стеновой железобетонной, плиты фундаментной железобетонной для автопавильонов |
|
Взамен ТК ГУП БАД ЦЛ 75-008-2009 |
Дата введения _______________
1.Характеристика производства
1.1.Цех ЖБИ, введённый в эксплуатацию в 2005 году, является производственной единицей ОАО «Башкиравтодор».
1.2.Бетоносмесительный узел УСА-50 запроектирован в существующем цехе ЖБИ.
1.3.Завод построен по проекту, разработанному институтом «Башкирдортранспроект».
1.4.Бетоносмесительный узел УСА-50 предназначен для приготовления бетонных смесей, в соответствии с действующими нормативными документами и обеспечивает бетонной смесью формовочный цех ЖБИ по изготовлению железобетонных изделий и конструкций.
1.5.Завод расположен: Республика Башкортостан, г. Уфа, Кировский район, с. Мокроусово.

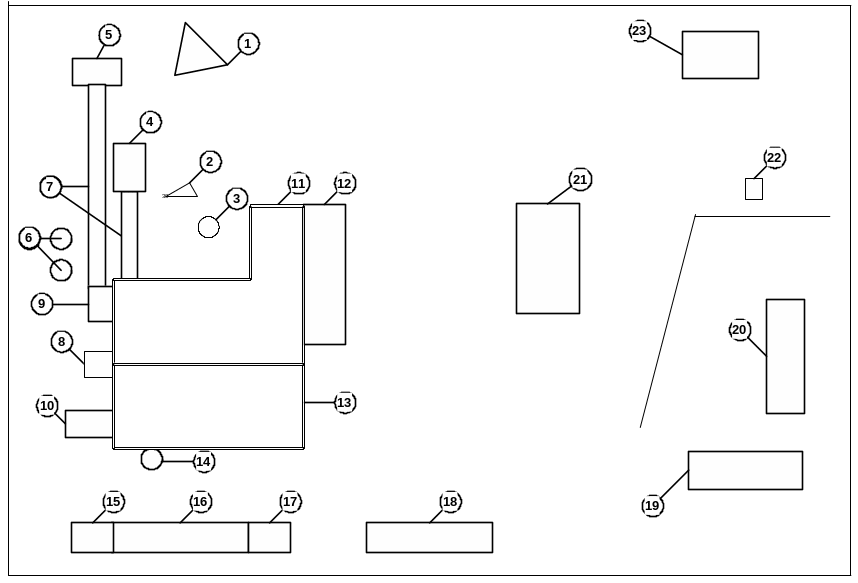

План-схема производственной базы
Условные обозначения: |
|
1. штабель ПГС; |
12. здание главного корпуса; |
2. штабель щебня; |
13. производственный цех №2; |
3. скважина; |
14. склад цемента; |
4. приёмный бункер щебня; |
15-17. материально-технические склады; |
5. приёмный бункер ПГС; |
18. ангар; |
6. склад цемента; |
19. гараж; |
7. ленточные конвейеры; |
20. здание конторы; |
8. компрессорная; |
21. РММ; |
9. трансформаторная; |
22. ГРП; |
10. технологическая котельная; |
23. котельная. |
11. производственный цех №1; |
|
2.Технические характеристики и требования к готовой продукции
2.1.Плиты покрытия железобетонные изготовляются по ТУ 5841-005-03433484-2005 и предназначены для несущей основы кровли автопавильонов. Техническая характеристика, габаритные размеры и требования к внешнему виду готовой продукции приведены в п. 2.4.1.
2.2.Панели стеновые железобетонные изготовляются по ТУ 5831-003-03433484-2005 и предназначены для наружных стен автопавильонов. Техническая характеристика, габаритные размеры и требования к внешнему виду готовой продукции приведены в п. 2.4.2.
2.3.Плиты железобетонные фундаментные изготовляются по ТУ 5813-004-03433484-2005 и предназначены для устройства фундаментов автопавильонов. Техническая характеристика, габаритные размеры и требования к внешнему виду готовой продукции приведены в п. 2.4.3.
2.4.Типы (марки), основные параметры и размеры изделий.
2.4.1.Плиты покрытия железобетонные.
2.4.1.1.Техническая характеристика, габаритные размеры указаны в таблице 2.1
Таблица 2.1
Марка |
Основные размеры плиты, мм |
Класс бетона |
Расход материалов |
|||
длина |
ширина |
толщина |
Сталь, кг |
Бетон, м3 |
||
ПП-1 |
4600-3490 |
2200-2500 |
120 |
В 22,5 |
298,8 |
1,35 |
ПБ-1 |
4470 |
500-700 |
120 |
97,86 |
0,33 |
|
ПБ-2 |
2380 |
500-700 |
120 |
63,48 |
0,18 |
|
Плиты следует изготавливать в стальных формах, удовлетворяющих ГОСТ 25781. Значение действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в таблице 2.2.
Таблица 2.2
Вид отклонения геометрических параметров |
Значение отклонений для плит марок, мм |
||
ПП-1 |
ПБ-1 |
ПБ-2 |
|
Отклонения от линейного размера: |
|
|
|
- по длине |
±40 |
±40 |
±30 |
- по ширине |
±30 |
±20 |
±20 |
- по толщине |
±10 |
±10 |
±10 |
Отклонения от перпендикулярности (перпендикулярность смежных поверхностей плит) |
20 |
12 |
12 |
Отклонение от равенства диагоналей |
12 |
8 |
8 |
Отклонение от проектного положения закладной детали |
|
|
|
- в плоскости плит |
10 |
10 |
10 |
- из плоскости плит |
5 |
5 |
5 |
|
|
|
|
2.4.1.2.Марка плит состоит из буквенно-цифровых групп, разделённых дефисом. Первая группа содержит обозначение типа плиты «ПП» - плита покрытия. Во второй группе указывают порядковый номер конструктивного исполнения.
Пример:
ПП-1 – плита покрытия, конструктивного исполнения 1;
ПБ-2 – плита боковая, конструктивного исполнения 1.
2.4.1.3.Качество бетонной поверхности и внешний вид блоков должны отвечать требованиям гост 13015.
При этом размеры раковин, местных наплывов, впадин и околов бетона рёбер не должны превышать значений указанных в таблице 2.3.
Таблица 2.3
Поверхность |
Диаметр или наибольший размер раковины, мм |
Высота местного наплыва (выступа) или глубины впадины, мм |
Глубина окола бетона на ребре, измеряемая по поверхности изделия, мм |
Суммарная длина околов бетона на 1 м ребра, мм |
Лицевая |
1 |
1 |
5 |
50 |
Другие поверхности |
20 |
5 |
20 |
Не регламентируется |
2.4.2.Панели стеновые железобетонные.
2.4.2.1. Техническая характеристика, габаритные размеры в таблице 2.4.
Таблица 2.4
Марка |
Основные размеры плиты, мм |
Класс бетона |
Расход материалов |
|||
длина |
ширина |
толщина |
Сталь, кг |
Бетон, м3 |
||
ПС-1 |
3400 |
2200 |
120 |
В 22,5 |
215,56 |
0,90 |
ПС-2 |
1500-1800 |
2200 |
119,14 |
0,40 |
||
ПС-3 |
2800 |
3600 |
261,88 |
1,21 |
||
Панели следует изготавливать в стальных формах, удовлетворяющих ГОСТ 25781. Значение действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в таблице 2.5.
Таблица 2.5
Вид отклонения геометрических параметров |
Значение отклонений для плит марок, мм |
||
ПС-1 |
ПС-2 |
ПС-3 |
|
Отклонения от линейного размера: |
|
|
|
- по длине |
±40 |
±24 |
±40 |
- по ширине |
±30 |
±30 |
±30 |
- по толщине |
±10 |
±10 |
±10 |
Отклонения от перпендикулярности (перпендикулярность смежных поверхностей плит) |
20 |
12 |
20 |
Отклонение от равенства диагоналей |
20 |
20 |
20 |
Отклонение от проектного положения закладной детали |
|
|
|
- в плоскости плит |
10 |
10 |
10 |
- из плоскости плит |
5 |
5 |
5 |
2.4.2.2.Марка панелей состоит из буквенно-цифровых групп, разделённых дефисом. Первая группа содержит обозначение типа плиты «ПС» - панель стеновая. Во второй группе указывают порядковый номер конструктивного исполнения.
Пример:
ПС-1 – панель стеновая, конструктивного исполнения 1.
2.4.2.3.Качество бетонной поверхности и внешний вид блоков должны отвечать требованиям гост 13015.
При этом размеры раковин, местных наплывов, впадин и околов бетона рёбер не должны превышать значений указанных в таблице 2.6.
Таблица 2.6
Поверхность |
Диаметр или наибольший размер раковины, мм |
Высота местного наплыва (выступа) или глубины впадины, мм |
Глубина окола бетона на ребре, измеряемая по поверхности изделия, мм |
Суммарная длина околов бетона на 1 м ребра, мм |
Лицевая |
1 |
1 |
5 |
50 |
Другие поверхности |
20 |
5 |
20 |
Не регламентируется |
