Методика снятия отчетов
В качестве отсчётных устройств используются штриховые (теодолит Т30) и шкаловые (теодолит 2Т30, 2Т30П, 3Т30П и 4Т30П) микроскопы. Горизонтальный и вертикальный круги теодолита Т30 разделены штрихами через 10' c оцифровкой через 1º.

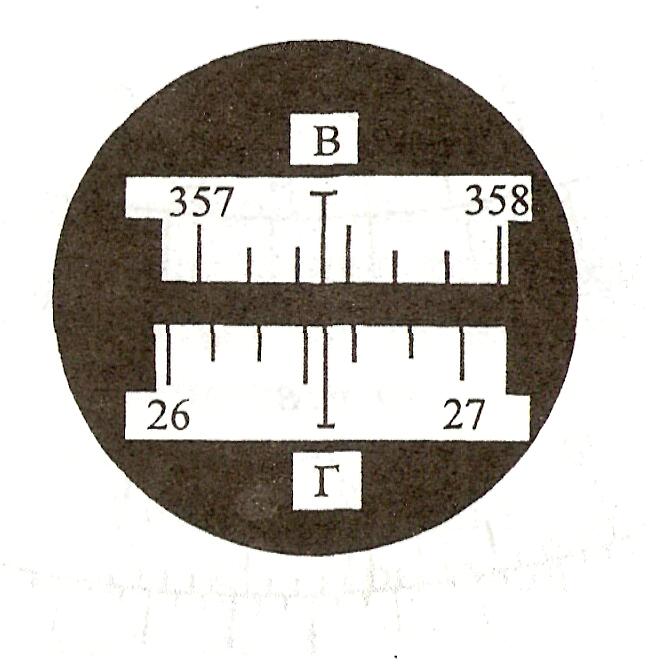

Поле зрения отсчётного микроскопа теодолита Т30 приведено на рис. В поле зрения микроскопа изображение вертикального круга обозначено буквой В, горизонтального – Г
а) поле зрения теодолита Т30; б) поле зрения теодолита 2Т30
Рис. 3.7 – Отсчётные устройства теодолитов Т30 и 2Т30
Теодолит 2Т30, являющийся модификацией теодолита Т30, отличается отсчётным устройством, оцифровкой угломерных кругов (вертикальный круг имеет два оцифрованных сектора от 0° до +75° и от - 0° до -75°) и наличием уровня при трубе. В отличие от теодолита Т30 на круги нанесены деления через 1º (каждый градус оцифрован), а в отсчётном устройстве использован шкаловый микроскоп с ценой деления 5'. Поле зрения отсчётного микроскопа теодолита 2Т30 приведено на рис. 3.7, б.
Задание
1. Зарисовать схему осей теодолита и указать их название.
2. Произвести поверки и юстировки теодолита, дать краткое описание последовательности действий при подготовке и выполнении поверок и юстировок.
3 Сделать выводы о результатах поверки
Контрольные вопросы
1.Перечислите основные части теодолита.
2. Перечислите основные оси теодолита?
3. Дайте определение оси цилиндрического уровня и цены его деления.
4. Какие бывают уровни и каково их устройство?
5. Назовите основные части зрительной трубы?
6. Что называется визирной осью зрительной трубы?
7. Что такое коллимационная погрешность?
8. Как осуществляют фокусировку прибора при наблюдении на предмет?
9. Опишите порядок установки теодолита в рабочее положение.
10. Как производят отсчет по штриховому и шкаловому микроскопам?
11. Из каких действий складывается установка трубы для наблюдений?
12. Назовите поверки теодолита и порядок их выполнения.
13. Сформулируйте геометрические условия, которым должно отвечать взаимное расположение осей теодолита.
14. Как устраняют обнаруженные в результате поверок погрешности?
15. Как измеряется горизонтальный угол способом приемов?
16. В каких случаях для измерения углов используется способ круговых приемов и как он выполняется?
17. Каково назначение вертикального круга?
18. Что такое угол наклона?
19. Что называется местом нуля вертикального круга?
20. По каким формулам определяют место нуля?
