3 Поверки теодолита
1. Поверка внешнего состояния и комплектности прибора.
Выполняется внешним осмотром. Приводится описание всех нарушений условий поверки.
Вывод: внешнее состояние прибора удовлетворительное (неудовлетворительное).
2. Поверка правильности установки цилиндрического уровня на алидаде горизонтального круга.
Условие поверки: ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна оси вращения прибора.
Описание хода выполнения поверки. Поворотом верхней алидадной части теодолита уровень устанавливается по направлению двух подъемных винтов и, вращением этих винтов в разные стороны приводят пузырек уровня на середину (в нуль-пункт). Затем поворотом на 90˚ устанавливают уровень по направлению третьего винта и вращением этого винта приводят пузырек уровня в нуль-пункт. Далее поворачивают алидаду вокруг вертикальной оси еще на 90˚ и если пузырек уровня остался на середине, то условие выполнено (допустимое отклонение 1 деление уровня).
В противном случае, необходимо еще раз повторить все действия, т.е. приведение прибора в рабочее положение по цилиндрическому уровню выполняют последовательными приближениями. Если не удается вывести пузырек уровня в нуль-пункт, то выполняют юстировку исправительными винтами 12 уровня (рис. 3.1) перемещают пузырек уровня к середине на половину дуги отклонения, а на оставшуюся часть – двумя подъемными винтами. Затем поверку повторяют.
Вывод: горизонтальный круг теодолита приведен в горизонтальную плоскость. Ось цилиндрического уровня на алидаде горизонтального круга перпендикулярна оси вращения прибора. Условие выполнено (не выполнено, требуется юстировка, после чего поверка повторяется).
3. Поверка правильности установки сетки нитей.
Условие поверки: вертикальная нить сетки нитей должна совпадать с линией отвеса (быть параллельна отвесной линии), а горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения прибора (быть отвесна).
Описание хода выполнения поверки.
Проверить можно вертикальную нить (по точке или отвесу).
Проконтролируем вертикальную нить (рис. 3.3). Наводят визирную ось трубы на точку и, работая наводящим винтом трубы, наклоняют трубу вверх и вниз. Если при этом вертикальная нить сетки не будет отклоняться от точки, то условие выполнено. В противном случае ослабляют винты крепления окулярного крепления к трубе и поворотом окулярного колена добиваются правильного положения сетки. После выполнения юстировки винты закрепляют.

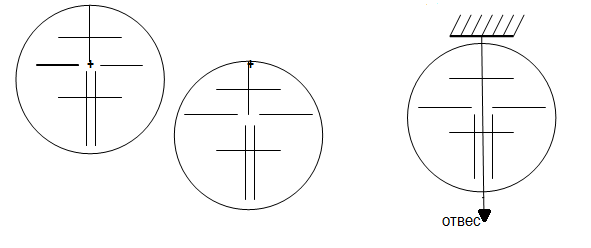

Рис. 3.3 – Поверка сетки нитей
Эту же поверку можно выполнить с использованием нитяного отвеса. Устанавливают теодолит в рабочее положение по цилиндрическому уровню, на расстоянии 10-15 м от прибора вешают отвес. Наводят вертикальную нить сетки на нитку отвеса. Если они совпадают по всей длине, то условие выполнено (допуском служит двойной бисектор сетки нитей). В современных теодолитах вертикальная и горизонтальная нити сетки нарезаны строго взаимно перпендикулярно, поэтому можно контролировать разворот сетки, проверяя положение одной из нитей.
Вывод: сетка нитей установлена правильно (неправильно). Условие выполнено (не выполнено, требуется юстировка, после чего поверка повторяется).
4. Определение коллимационной погрешности.
Условие поверки: визирная ось трубы должна быть перпендикулярна оси вращения трубы.(рис. 3.4)
Описание хода выполнения поверки.
У
Рисунок 3.4 Схема
возникновения коллимационной погрешности
КЛ1=_______ КЛ2=______ С=______
КП1=_______ КП2=______
Величина коллимационной погрешности не должна превышать двойной точности измерения горизонтального угла одним полным приемом, т.е. если полученное значение C 1 для теодолита Т30 или 2Т30, то условие считается выполненным.
а) б) в)
а) до установки правильного отсчета; б) после установки правильного отсчета;
в) после исправления коллимационной погрешности.

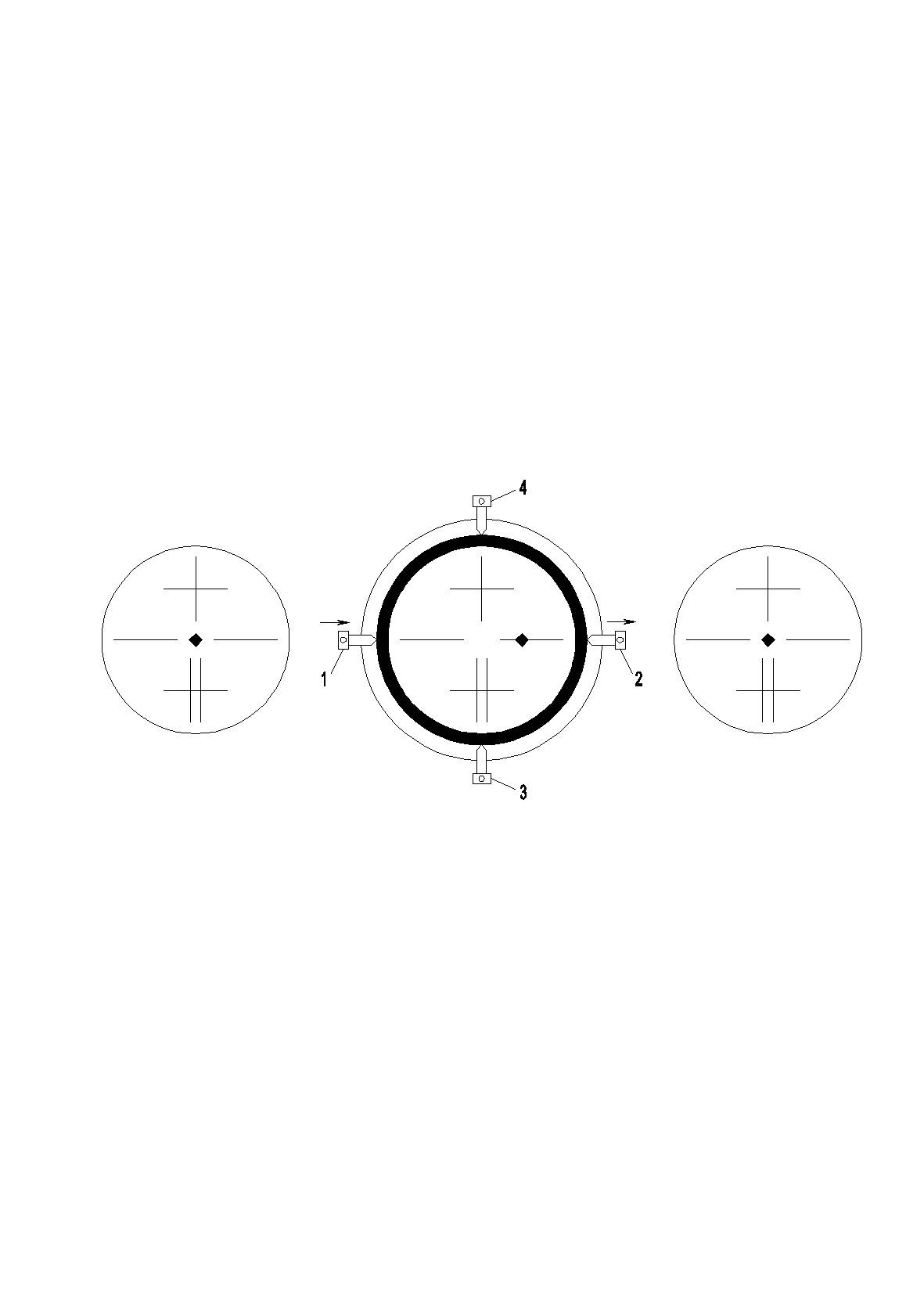

Рис. 3.5 – Порядок исправления коллимационной погрешности
Исправление коллимационной погрешности выполняют следующим образом:
1) Наводящим винтом 5 алидады (рис. 3.5) устанавливают на лимбе правильный отсчет, вычисленный по формуле:
N = ½ (КП + КЛ 180).
При этом верхняя часть теодолита повернется на угол равный коллимационной погрешности С, а изображение точки в поле зрения трубы сместится с пересечения нитей (рис. 3.5, б)
2) Действуя боковыми исправительными винтами сетки нитей 1 и 2 (рис. 3.5, б) сетки, последнюю перемещают до совмещения пересечения нитей с изображением точки (рис. 3.5, в).
3) После исправления поверку повторяют.
Вывод: величина коллимационной погрешности находится в пределах допуска. Условие поверки выполнено.
7. Определение места нуля вертикального круга.
Отсчёт по вертикальному кругу при горизонтальном положении визирной оси зрительной трубы называется местом нуля (МО) вертикального круга. Вертикальный круг теодолита Т30 (рис. 3.6) скреплён со зрительной трубой по диаметру 90º – 270º и оцифрован против хода часовой стрелки от 0º до 360º.

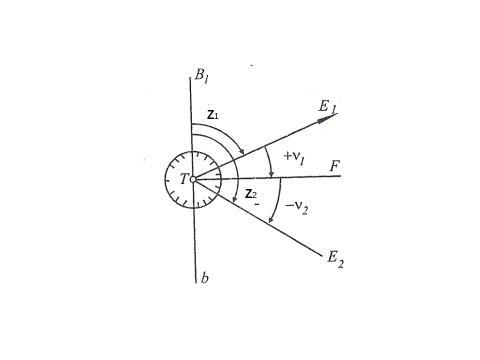

Рис. 3.6 – Вертикальные углы |
Для вычисления места нуля и углов наклона применяются формулы
=
КЛ – МО
= МО – КП + 180º,
МО
=
.
Следовательно, для определения величины МО нужно на одну и ту же точку навести зрительную трубу при КП и КЛ, взять отсчёты по вертикальному кругу, и вычислить МО .
Условие поверки: место нуля вертикального круга должно быть равным нулю.
Описание хода выполнения поверки.
После приведения в отвесное положение оси вращения прибора при двух положениях трубы наводят визирную ось на одну и ту же точку. Приводят в середину пузырек уровня на горизонтальном круге при помощи одного из подъемных винтов подставки и берут отсчеты по вертикальному кругу при КЛ и КП. Значение МО вычисляют по формуле
КЛ=_____,
КП=_____, МО=____
(Если отклонение МО от номинального значения превышает 2t, то МО приводят к нулю).
Вывод: условие поверки выполнено (не выполнено).
После выполнения всех поверок делается вывод о работоспособности теодолита. Акт поверок подписывается лицами, выполнявшими поверки.
