Измерение вертикальных углов
Вертикальный круг теодолитов Т30 и 2Т30. Измерение вертикальных углов
Вертикальные
углы – углы, лежащие в вертикальной
плоскости, измеряются при помощи
вертикально расположенного круга с
градусными делениями. Центр круга
совпадает с осью Т
(рис.
2.11). Вертикальный
угол, отсчитанный от горизонтальной
линии ТF
называется
углом наклона
.
Он считается положительным (+
),
если направление визирования выше
горизонта, и отрицательным (–
),
если ниже. Вертикальный угол, отсчитанный
от зенитного направления ТВ1
,
называется зенитным расстоянием (углы
и
).
Вертикальный круг теодолита предназначен для измерения вертикальных углов. Лимб вертикального круга теодолита неподвижно скреплён с осью вращения зрительной трубы и вращается вместе с ней, а отсчётный индекс остаётся неподвижным при любом положении зрительной трубы. Отсчёт по вертикальному кругу при горизонтальном положении визирной оси зрительной трубы называется местом нуля (МО) вертикального круга.
Вертикальный круг теодолита Т30 (рис. 2.12) скреплён со зрительной трубой по диаметру 90º – 270º и оцифрован против хода часовой стрелки от 0º до 360º.
|
|
Для вычисления места нуля и углов наклона применяются формулы
= КЛ – МО, (2.7)
= МО – КП + 180º, (2.8)
МО
=
. (2.9)
Следовательно, для определения величины МО нужно на одну и ту же точку навести зрительную трубу при КП и КЛ, взять отсчёты по вертикальному кругу, и вычислить МО по формуле (3.9).

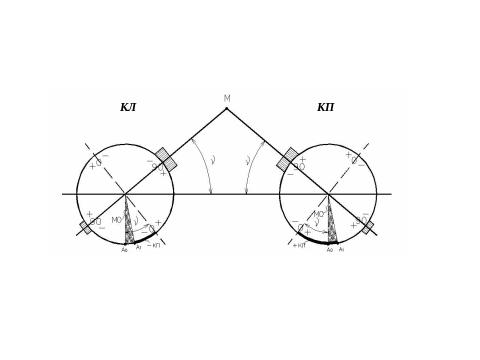

Вертикальный круг теодолита 2Т30 разделен на четыре сектора диаметрами +0º– 0º и +90º– 90º, скреплён со зрительной трубой по диаметру +90º–90º и оцифрован в обе стороны от 0º. Против хода часовой стрелки нанесены положительные деления, а по ходу часовой стрелки – отрицательные (рис. 2.13).
АО и А1– положение отсчётного индекса при МО=0 и при МО≠0 соответственно
Рис. 2.13 – Вертикальный круг теодолита 2Т30
Место нуля вертикального круга для теодолита 2Т30 и последующих модификаций вычисляется по формуле
МО
.
(2.10)
