3) Ось вращения зрительной трубы должна быть перпендикулярна к оси вращения теодолита.

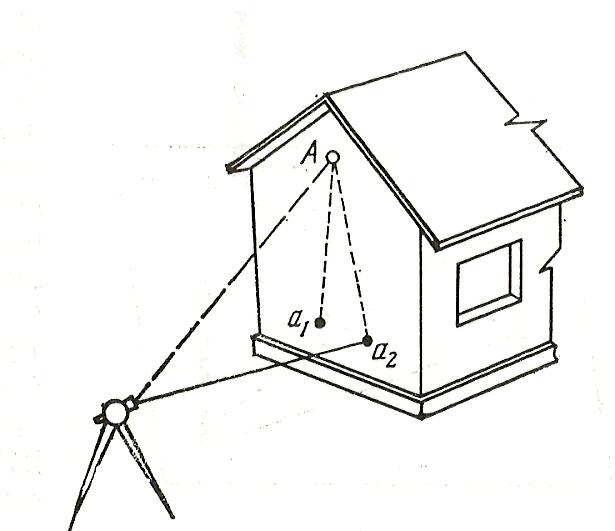

Устанавливают теодолит на расстоянии 5-10 м от стены и наводят зрительную трубу на какую-либо высоко расположенную точку А (рис. 2.7) при одном из положений вертикального круга, например, при «круге право».

Наклоном зрительной трубы проектируют верхнюю точку в нижнюю часть стены (примерно на высоту инструмента), где помощник отмечает карандашом на стене проекцию точки – центр сетки нитей (точка аI). Затем переводят зрительную трубу через зенит и аналогичные действия производят при другом положении вертикального круга, помечая точку а2.

Рис. 2.7 – К определению перпендикулярности

оси вращения трубы к оси вращения теодолита

Условие будет выполнено, если проекции верхней точки при КП и КЛ совпали – расхождение допускается в пределах бисектора вертикальной нити сетки. В случае несовпадения средняя точка из двух проекций а₁ и а₂ будет соответствовать правильному расположению осей. В современных конструкциях теодолитов невыполнение этого условия может быть устранено только в мастерской или в заводских условиях.

4) Визирная ось трубы должна быть перпендикулярна к оси вращения зрительной трубы. Невыполнение этого условия приводит к погрешности в отсчете по лимбу теодолита, которая называется коллимационной погрешностью С.

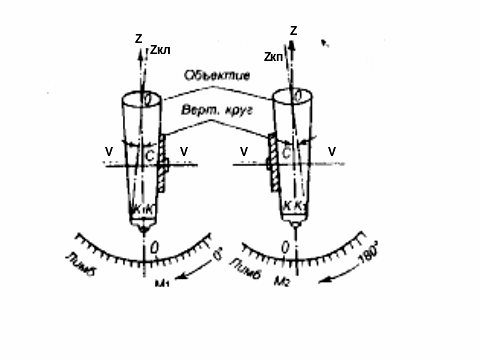

Рис. 2.8 – Коллимационная погрешность

Коллимационную погрешность определяют путем визирования на одну и ту же точку при двух положениях вертикального круга (КП и КЛ). Приводят теодолит в рабочее положение. Закрепляют лимб и, работая винтами алидады и зрительной трубы, наводят визирную ось на удалённую точку при одном положении вертикального круга и берут отсчет по горизонтальному кругу. Наводят зрительную трубу на ту же точку при другом положении вертикального круга и берут отсчет по горизонтальному кругу.

Коллимационную погрешность вычисляют по формуле:

С= ½ (КП – КЛ180º), (2.1)

где КП и КЛ – отсчеты по горизонтальному кругу теодолита при соответствующем положении вертикального круга.

Правильность определения коллимационной погрешности проверяют повторными наблюдениями.

Отсчеты записывают в журнал (табл. 2.2).

Таблица 2.2 – Определение коллимационной погрешности

№ станции	№№ точек визирования	Положение круга	Отсчёт по горизонт. кругу	2С С	Правильный отсчёт	Примечание
5	2	КП	27º 21'	-6'	27º 24'	До исправления
	2	КЛ	207º 27'	-3'	207º 24'
5	6	КЛ	226º 55'	-5'	226º 52,5'
	6	КП	46º 50'	-2,5'	46º 52,5'
5	6	КП	46º 52'	-1'		После исправления
	6	КЛ	226º 53'	-0,5'

Величина коллимационной погрешности не должна превышать двойной точности измерения горизонтального угла одним полным приемом, т.е. если полученное значение C  1 для теодолита Т30 или 2Т30, то условие считается выполненным.

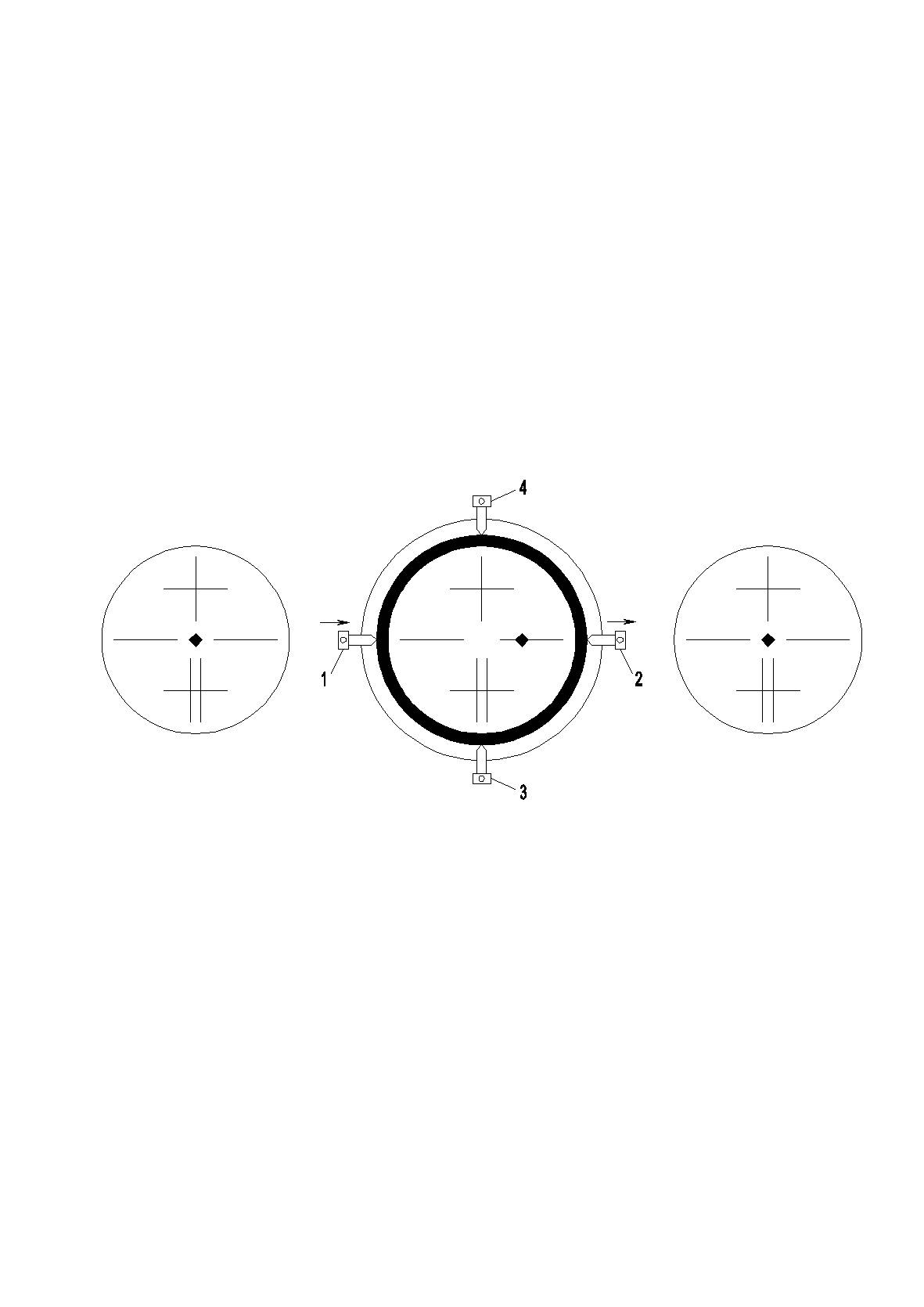

а) б) в)

а) до установки правильного отсчета; б) после установки правильного отсчета;

в) после исправления коллимационной погрешности.

Рис. 2.9 – Порядок исправления коллимационной погрешности

Исправление коллимационной погрешности выполняют следующим образом:

1) Наводящим винтом 5 алидады (рис. 2.9) устанавливают на лимбе правильный отсчет, вычисленный по формуле:

N = ½ (КП + КЛ  180). (2.2)

При этом верхняя часть теодолита повернется на угол равный коллимационной погрешности С, а изображение точки в поле зрения трубы сместится с пересечения нитей (рис. 2.9, б)

2) Действуя боковыми исправительными винтами сетки нитей 1 и 2 (рис. 2.9, б) сетки, последнюю перемещают до совмещения пересечения нитей с изображением точки (рис. 2.9, в).

3) После исправления поверку повторяют.
