Поверки и юстировки теодолита 2т30

К теодолиту предъявляются следующие требования:

● Ось цилиндрического уровня U-U должна быть перпендикулярна оси вращения теодолита I – I;

● Одна из нитей сетки должна быть параллельна, а другая перпендикулярна к оси вращения теодолита I – I;

● Ось вращения зрительной трубы V – V должна быть перпендикулярна к оси вращения теодолита I – I;

● Визирная ось трубы Z – Z должна быть перпендикулярна к оси вращения зрительной трубы V – V;

● Место нуля (МО) вертикального круга должно быть постоянным и близким к нулю.

Выполнение перечисленных геометрических условий контролируют в процессе поверок теодолита.

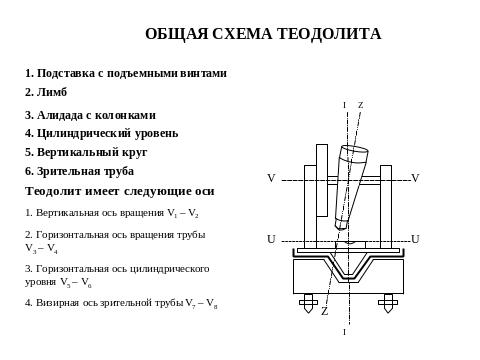

Оси теодолита показаны на рис. 2.5.

Соблюдение указанных условий проверяется следующим образом.

1) Ось цилиндрического уровня должна быть перпендикулярна оси вращения теодолита. Поворотом верхней алидадной части теодолита уровень устанавливается по направлению двух подъемных винтов и, вращением этих винтов в разные стороны приводят пузырек уровня на середину (в нуль-пункт). Затем поворотом на 90˚ устанавливают уровень по направлению третьего винта и вращением этого винта приводят пузырек уровня в нуль-пункт. Далее поворачивают алидаду вокруг вертикальной оси еще на 90˚ и если пузырек уровня остался на середине, то условие выполнено (допустимое отклонение 1 деление уровня).

Рис. 2.5 – Схема осей теодолита

В противном случае, необходимо еще раз повторить все действия, т.е. приведение прибора в рабочее положение по цилиндрическому уровню выполняют последовательными приближениями. Если не удается вывести пузырек уровня в нуль-пункт, то выполняют юстировку исправительными винтами 12 уровня (рис. 2.3) перемещают пузырек уровня к середине на половину дуги отклонения, а на оставшуюся часть – двумя подъемными винтами. Затем поверку повторяют.

2) Одна из нитей сетки должна быть параллельна, а другая перпендикулярна к оси вращения теодолита. Проверить можно вертикальную нить (по точке или отвесу) или горизонтальную нить – по нивелирной рейке.

Проконтролируем вертикальную нить (рис. 2.6). Наводят визирную ось трубы на точку и, работая наводящим винтом трубы, наклоняют трубу вверх и вниз. Если при этом вертикальная нить сетки не будет отклоняться от точки, то условие выполнено. В противном случае ослабляют винты крепления окулярного колена к трубе и поворотом окулярного колена добиваются правильного положения сетки. После выполнения юстировки винты закрепляют.

а) б)

+ +

отвес ▼

Рис. 2.6 – Поверка сетки нитей

Эту же поверку можно выполнить с использованием нитяного отвеса (рис. 2.6, б). Устанавливают теодолит в рабочее положение по цилиндрическому уровню, на расстоянии 10-15 м от прибора вешают отвес. Наводят вертикальную нить сетки на нитку отвеса. Если они совпадают по всей длине, то условие выполнено (допуском служит двойной бисектор сетки нитей). В современных теодолитах вертикальная и горизонтальная нити сетки нарезаны строго взаимно перпендикулярно, поэтому можно контролировать разворот сетки, проверяя положение одной из нитей.
