29) Лічильник з наскрізним переносом
Лічильник – вузол ЕОМ, який виконує підрахунок і зберігання коду числа підрахованих сигналів (імпульсів або перепадів потенціалів). Лічильник являється цифровим автоматом Мура, в якому новий стан визначається його попереднім станом і значенням змінної на вході. Внутрішній стан або число розрядів визначається величиною, яка називається коефіцієнтом перерахунку і позначається буквою К.
В залежності від способу організації кіл переносу розрізняють двійкові лічильники з послідовним, паралельним, груповим, наскрізним переносами.

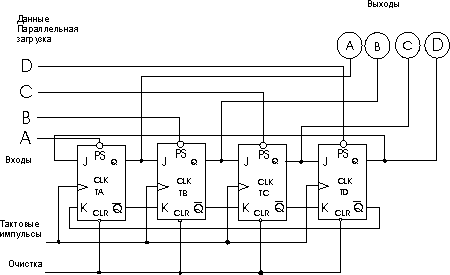

Рис. Лічильник з наскрізним переносом
30) Лічильник з паралельним одночасним переносом
Лічильник – вузол ЕОМ, який виконує підрахунок і зберігання коду числа підрахованих сигналів (імпульсів або перепадів потенціалів). Лічильник являється цифровим автоматом Мура, в якому новий стан визначається його попереднім станом і значенням змінної на вході. Внутрішній стан або число розрядів визначається величиною, яка називається коефіцієнтом перерахунку і позначається буквою К.
В залежності від способу організації кіл переносу розрізняють двійкові лічильники з послідовним, паралельним, груповим, наскрізним переносами.
Для
одержання мінімального часу перемикання
лічильника використовують паралельні
перенесення (рис.5.5). Для цього в кожному
розряді синхронного лічильника є схема
збігу, за допомогою якої аналізуються
стани всіх попередніх молодших тригерів
і вироблюються функції перенесення
згідно з такими логічними співвідношеннями:
P1
= U+Q1; P2 = U+Q2Q1; P3 = U+ Q3Q2Q1; Р4= U+
Q4Q3Q2Q1.
При
надходженні чергового лічильного
імпульсу U+ перемикаються тільки ті
тригери, для яких усі попередні (молодші)
розряди знаходяться в цей момент в
одиничному стані.
Рис.5.5. Схема підсумовуючого лічильника з паралельними перенесеннями
31) За способом організації переносу (позички) між розрядами лічильники поділяють на такі типи:
з послідовним переносом;
з наскрізним переносом;
з паралельним переносом;
з груповим переносом.
У лічильниках з послідовним переносом перенос (позичка) у сусідній старший розряд формується тільки після перемикання тригера в попередньому (молодшому) розряді. Такі лічильники є асинхронними. У цьому випадку тригери перемикаються не одночасно (несинхронно).
У випадку наскрізного переносу кола переносу організують таким чином, щоб значення функції переносу i-го (молодшого) розряду лічильника було аргументом функції переносу i+1 (старшого) розряду. У цьому випадку сигнали переносів для кожного розряду лічильника формуються почергово, починаючи з молодших розрядів.
У лічильниках з груповим переносом розряди розбивають на групи і у межах однієї групи організують паралельний перенос, а між групами - послідовний або наскрізний.
Функціональна схема n - розрядного інкрементного лічильника з послідовним переносом, побудованого на синхронних T - тригерах показана на рисунку 4.2.
Q1 Q2 Qn
“1” “1” “1”
X
Q1
Q2
Qn
Уст.’0’
Рисунок4.2. Організація послідовного переносу.
Тригери такого лічильника перемикаються за заднім фронтом тактового сигналу, часова діаграма без урахування часу перемикання тригера показана на рисунок 4.3.
1
2 3 4 5 6 7
X
Q1 0 1 0 1 0 1 0 1
Q2 0 0 1 1 0 0 1 1
Q3 0 0 0 0 1 1 1 1
Рисунок 4.3. Часова діаграма лічильника з послідовним переносом.
