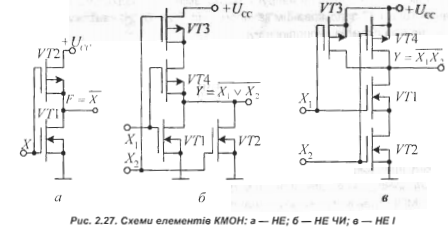

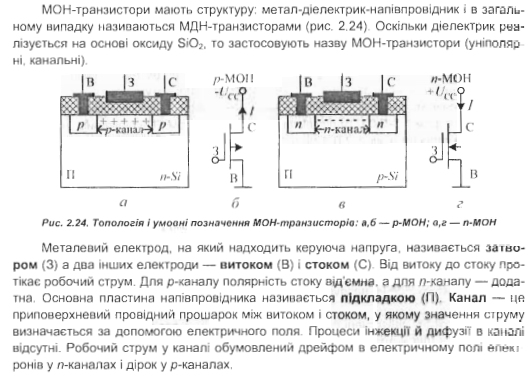

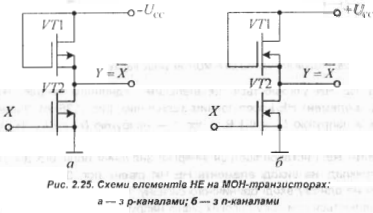

15) Основна базова схема другого типу на мдп транзисторах
16) RS-тригер умовне позначення та графічний опис
Двовходовий асинхронний RS-тригер – це тригер з прямими(a) (такими, що реагують на наявність 1) й інверсними(б) (такими, що реагують на наявність 0) входами.
Свою назву RS–тригер одержав від перших літер англійських слів set – встановлювати (S) та reset – відновлювати (R).
S – інформаційний вхід призначений для установлення тригера в одиничний стан (Q = 1), а R – вхід призначений для повернення тригера у нульовий стан (Q = 0).
А
синхронний
двовходовий
RS-тригеріз
прямими входами.
(в цьому графіку(якийсфотографований) потрібно поміняти там де значення 1, в 0, тому що це для інверсного тригера, а для не інверсного немає(це писати не треба^^)).
Асинхронний двовходовий RS-тригер з інверсними входами.
Синхронний двовходовийRS-тригеріз прямим входами.
1.RS-тригер є базовою схемою для інших типів інтегральних тригерів.
2. Його позитиви: простота.
3. Його недоліки: заборонені стани.
17) Реалізація рс тригера на елементах або нє
Двовходовийасинхронний RS-тригер – цетригер з прямими (такими, щореагують на наявність 1) й інверсними (такими, щореагують на наявність 0) входами.

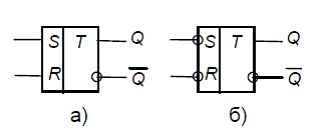

Умовнепозначення RS-тригера:
Умовніпозначення RS-тригера з прямими (а) й інверсними (б) входами
S – інформаційнийвхідпризначений для установленнятригера в одиничний стан (Q = 1), а R – вхідпризначений для поверненнятригера у нульовий стан (Q = 0)
ВираздляреалізаціїRSтригера на елементахабо не:
Елементи АБО Не в схемі перемикаються послідовно,є інтервал часу, коли на обох виходах Q=0 та Q(зверхурисочка)=0установлюються одинаковы сигнали – явище «ризику»
Схема:
Синхронний:
Схема:
18 Реалізаціярстригера на елементах і нє
Двовходовийасинхронний RS-тригер – цетригер з прямими (такими, щореагують на наявність 1) й інверсними (такими, щореагують на наявність 0) входами.
Умовнепозначення RS-тригера:
Умовніпозначення RS-тригера з прямими (а) й інверсними (б) входами
S – інформаційнийвхідпризначений для установленнятригера в одиничний стан (Q = 1), а R – вхідпризначений для поверненнятригера у нульовий стан (Q = 0)
ВираздляреалізаціїRSтригера на елементахі не:
Схема:
Синхронний:
Схема:
19. Т тригер(нічийний )
Т-тригер - це тригер рахунку. Т-тригер має один вхід (допоміжні входи примусового встановлення “0” та “1” не розглядаються), куди подають синхроімпульси. Після подачі кожного синхроімпульсу стан Т-тригера змінюється на зворотній (інверсний) попередньому стану (аналогічно стану JK-тригера при комбінації вхідних змінних J=1 і K=1). Т-тригери будуються тільки на базі двоступінчастих (RS, D, JK) тригерів.
Т-тригер можна синтезувати з будь-якого типу двоступінчастого тригера. Розглянемо приклад реалізації Т-тригера на базі D-тригера, що премикається фронтом синхроімпульсу. Сполучена таблиця станів синтезованого тригера та D-тригера наведена має вигляд:
