Разрывные дислокации и их влияние на условия строительства в районах развития.
Складчатые дислокации. Под дислокациями понимают вторичные формы залегания горных пород. При колебаниях часто происходит смятие слоев (пластов) пород в складки или их наклон (рис.8) без разрыва сплошности. В вершинах складок они всегда бывают трещиноваты, а иногда даже раздроблены. При первичном (ненарушенном) залегании осадочных пород их расположение не меняется и остается таким же как при формировании.
Разрывные дислокации имеют нарушения сплошности пластов. На территории Беларуси новейшие дислокации не образуются, но старые встречаются. Примером служит Припятский грабен (рис. 9), поверху которого очень много отложений морского происхождения.
К разрывным дислокациям относятся (рис. 10) сбросы, взбросы, сдвиги, грабены, горсты, надвиги.

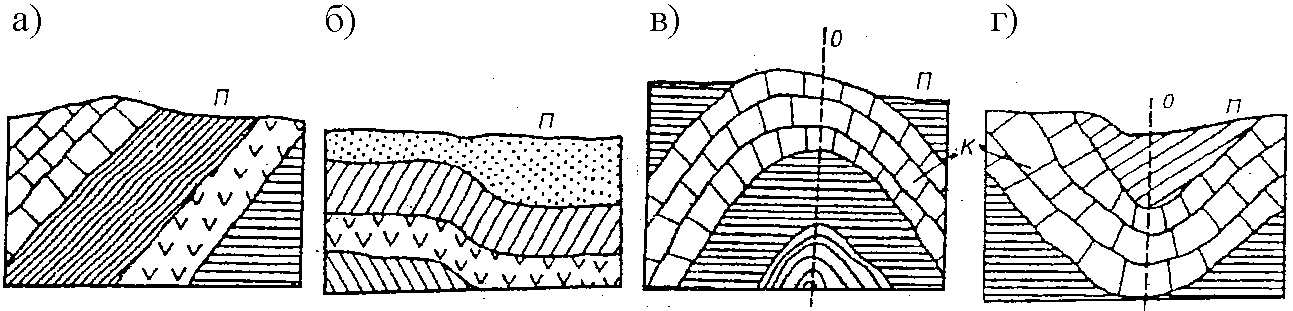

Рис. 8. Складчатые дислокации:
а – моноклиналь; б – флексура; в – антиклиналь;
г – синклиналь; О – ось складок; П – поверхность земли
Рис. 10. Разрывные дислокации:
а – сброс; б – ступенчатый сброс; в – взброс; г – надвиг; д – грабен; е – горст;
1 – неподвижная часть толщи; 2 – смещаемая часть; П – поверхность земли;
р – разрыв слоев
Основные виды трещиноватости горных пород и их влияние на прочность оснований сооружений.
Под трещиноватостю понимают совокупность трещин (разрывов сплошности в массиве горных пород) любого происхождения, всех размеров и направлений.
Трещиноватость является важнейшей характеристикой породного массива, оказывающей существенное влияние на выбор системы разработки, на параметры буровзрывных работ. Ее необходимо учитывать при определении устойчивости горных пород, расчете горного давления, выборе крепи, расчете сетки шпуров и скважин, удельного расхода ВВ, выборе типа ВВ и при решении других задач. Поэтому трещиноватость отнесена к горнотехническим свойствам.
Трещины разделяют на закрытые (с плотно сомкнутыми стенками) и открытые. Ширина раскрытия изменяется от долей миллиметра до десятков сантиметров. Трещины с раскрытием более 1 м относятся к разрывам.
Существует несколько классификаций горных пород по трещиноватости, в основу которых положены генетические, морфологические, горнотехнические и другие признаки. В настоящее время при определении горного давления, расчетах крепи, определении удельного расхода взрывчатых веществ в горном деле пользуются классификацией, представленной в табл. 5.6.
Таблица 5.6. Классификация пород по трещиноватости Межведомственного Совета по взрывному делу
Категории по трещи-новатости |
Степень трешиноватости (блочности) массива |
Среднее расстояние между трещинами, м |
Цельная трешино-ватость, м -1 |
|
1 |
Чрезвычайно трещиноватые (мелкоблочные) |
До 0,1 |
Более 10 |
|
II |
Сильнотрещиноватые (сред-неблочные) |
0,1-0,5 |
10-2 |
|
III |
Среднетрещиноватыс (крупноблочные) |
0,5-1 |
2-1 |
|
IV |
Малотрещиноватые (весьма крупноблочные) |
1-1,5 |
1-0,65 |
|
V |
Практически монолитные |
Свыше 1,5 |
До 0,65 |
