Пояснительная записка

к курсовому проекту по дисциплине

«ЖБК»

на тему: «расчет и конструирование железобетонных конструкций многоэтажного промышленного здания с неполным каркасом и сборными балочными перекрытиями в виде ребристых плит»

Выполнил: студент группы С-302 Митин Н.

Проверил: Сидоров А.В.

Орел, 2012 г

Оглавление

3.2 Расчет по прочности нормальных сечений полки плиты 7

По табл. 3 [8] назначаем коэффициент надежности по нагрузке =1. 16

4.1 Расчетный пролет, расчетная схема 21

4.2 Сбор нагрузок 22

4.3 Определение расчетных усилий 22

4.4 Проверка достаточности размеров ригеля 22

4.5 Расчет прочности нормальных сечений 22

4.6 Расчет прочности наклонных сечений 23

4.7 Конструирование арматуры ригеля 25

1. Исходные данные:

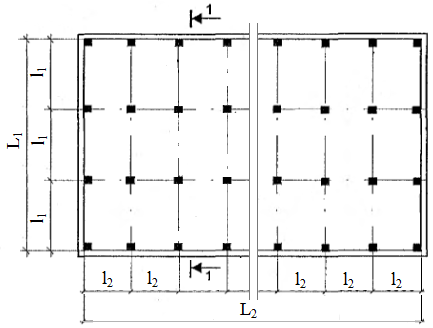

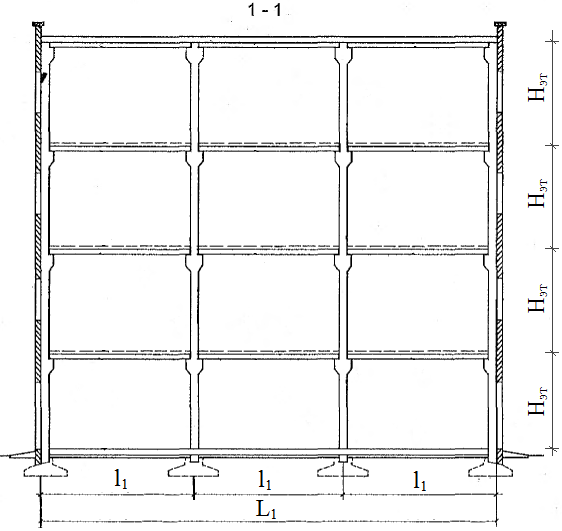

а) план первого этажа б) разрез 1 – 1

Рисунок 1 – Задание на курсовой проект

1. Размеры здания в плане L₁ x L₂ = 17,4x64м.

2. Сетка колонн l₁ x l₂ = 5,8x6,4 м.

3. Число этажей n = 7.

4. Временная нагрузка на междуэтажное перекрытие: длительно действующая υ_l = 7 кН/м²; кратковременная υ_sh = 1 кН/м².

5. Высота этажей Н_эт = 4,8 м.

6. Нормативное давление на грунт R₀ = 0,45 МПа.

7. Место строительства – г. Запорожье.

8. Классы материалов для железобетонных элементов с ненапрягаемой арматурой: бетон класса В 30, арматура из стали класса A – 400, В – 500.

9. Классы материалов для железобетонных элементов с напрягаемой арматурой: бетон класса В 400, напрягаемая арматура из стали Вр 1200, ненапрягаемая арматура из стали класса A – 400, В – 500.

2. Выбор основного варианта перекрытия

Ригели вдоль здания

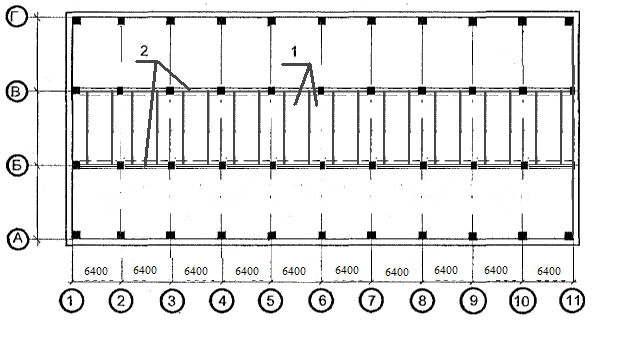

Рисунок 2 – План этажа здания при расположении ригелей вдоль здания

1 – плиты перекрытия; 2 – ригели

Пролет ригеля по заданию l=6,4 м. Высота сечения ригеля: h=5800/20=290=

=30 см, принимаем h=30 см, кратно модулю 50 мм.

Ширина сечения ригеля: b_p=0,35·h=0,35·60=21 см, принимаем b_p=20, кратно модулю 50 мм.

Вес одного метра ригеля: 0,2·0,6·1·25=3 кН.

Приведенная толщина ригеля: 20·60/900=1,33 см.

Номинальная длина плиты l=5,8 м, ширина b₁^/=1,5 м, кратно модулю пролета ригеля (6,4 м).

Толщину полки ребристой плиты принимаем h₁^/=50 мм – из условия прочности на продавливание сосредоточенным грузом. Предварительную высоту плиты принимаем из условия обеспечения жесткости ребристых плит (E·I): h_n=l₀ⁿ/20, где l₀ⁿ – расчетный пролет плиты: l₀ⁿ=l – (b_p/2)=580-20/2=570 см, принимаем 570. Исходя из этого предварительную высоту плиты принимаем h_n=570/20=28,5 см, принимаем 300.

Масса плиты: полки 0,05·1·1·25=1,25 кН/м²; ребер 0,1·(0,4-0,05)·1·2·25=1,75 кН/м². Итого: 1,25+1,75=3 кН/м².

Приведенная толщина ребер панели: 35·10·2/150=4,67 см; где 35 см – высота ребра, 10 см – предварительная ширина ребра, 150 – ширина плиты.

Полная приведенная толщина плиты составит 5+4,67=9,67 см.

НАГРУЗКИ

Постоянные нагрузки, действующие на элементы перекрытий (покрытий), складываются из нагрузки от веса пола (кровли) и нагрузки от веса несущих железобетонных конструкций.

Нагрузку от веса 1 м² конструкции пола (на плиту перекрытия) принимаем одинаковой на всех элементах, так как изменение ее по этажам заданием не предусмотрено. Чистый пол принимаем из асфальтобетона. Интенсивность нагрузки приведена в таблице 4.

Таблица 4

Вид	Нормативная нагрузка qнорм, кН/м2	Коэффициент надежности по нагрузке, γf	Расчетная нагрузка qрасч, кН/м2
Вес полки	1,25	1,3	1,375
Вес пола	2,64	1,3	3,432
длительная кратковременная	7 1	1,2 1,2	8,4 1,2
полная γn=0,95	11,89 11,296		14,407 13,69
