Терморезисторы

Резисторы, сопротивление которых изменяется с изменением температуры. Они используются в аппаратуре теплового контроля для стабилизации режима работы транзисторных каскадов и размера изображения по вертикали в телевизорах при прогреве отклоняющих кадровых катушек и вторичной обмотки выходного трансформатора кадров. Основным параметром терморезисторов является ТКС.

Фоторезисторы

Фоторезисторы - это полупроводниковые резисторы, изменяющие свое активное сопротивление под воздействием светового потока. При отсутствии светового потока фоторезистор обладает довольно большим сопротивлением (107—108 Ом). Под действием падающего света сопротивление светочувствительного полупроводникового слоя между двумя электродами уменьшается, и ток в электрической цепи увеличивается. Конструктивно фоторезисторы выпускают в виде пластин круглой или прямоугольной формы в пластмассовом корпусе с отверстием для прохода лучей света.

Варисторы

Варисторы — это нелинейные полупроводниковые резисторы, сопротивление которых изменяется с изменением приложенного напряжения. С увеличением его сопротивление варисторов уменьшается. Их вольтамперная характеристика симметрична при напряжениях различной полярности. Варисторы малоинерционны, и это свойство позволяет применять их в цепях постоянного, переменного и импульсного тока. Используются они в маломощных стабилизаторах напряжения, цепях автоматического регулирования усиления и полосы пропускания, а также в телевизорах для стабилизации параметров кадровой и строчной разверток.

Интегральный резистор

Интегральный резистор. Используется сопротивление слаболегированного полупроводника. Эти резисторы могут иметь большую нелинейность вольт-амперной характеристики. В основном используются в составе интегральных микросхем, где применить другие типы резисторов невозможно или не технологично.

Непроволочные постоянные резисторы.

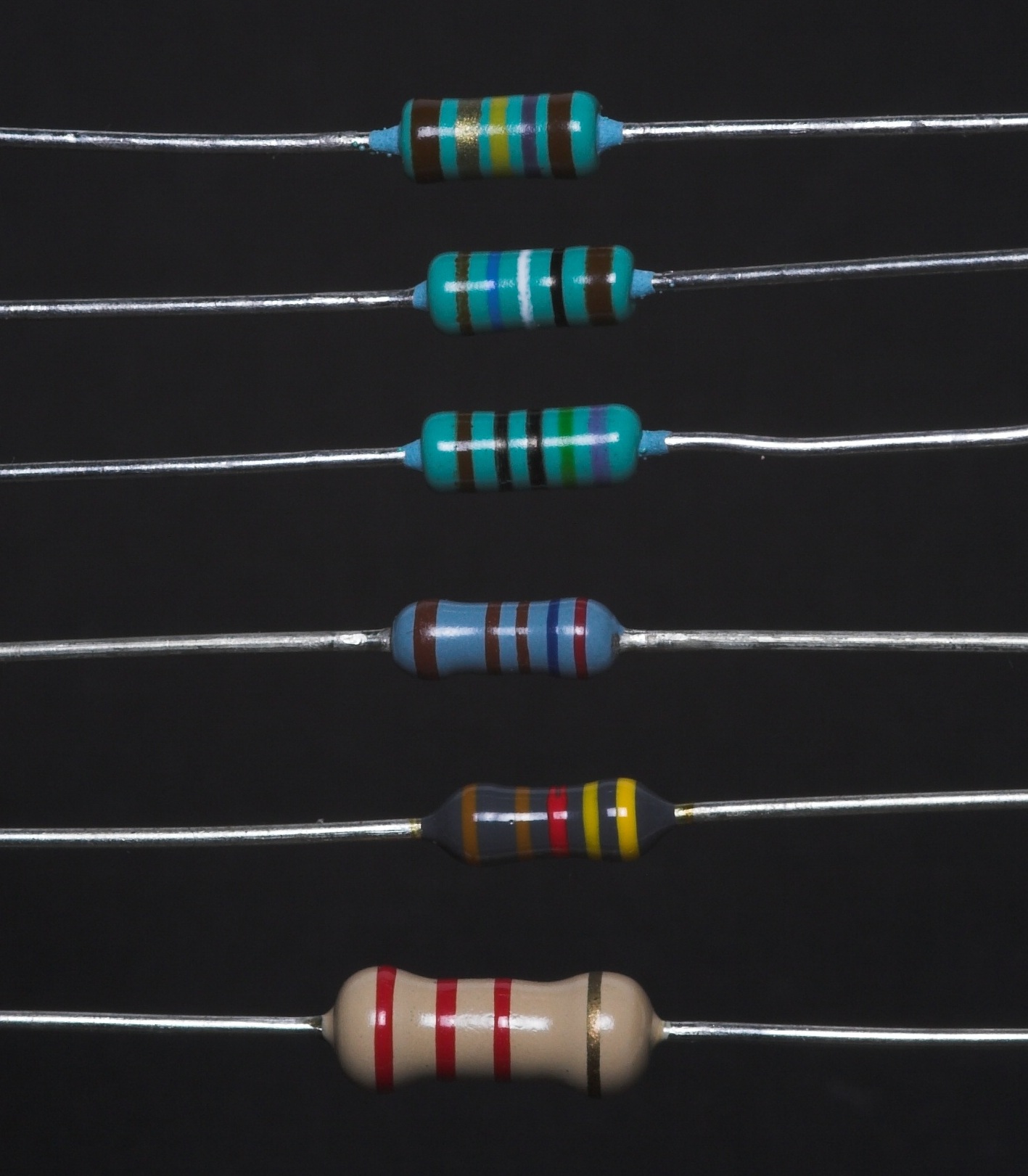

Такие виды резисторов широко применяются в бытовой радиоэлектронной аппаратуре. Конструктивно они представляют собой цилиндрические или прямоугольные стержни из изоляционного материала, на внешнюю поверхность которых нанесен тонкий токопроводящий слой. Для получения необходимого сопротивления подбирается определенная толщина слоя углерода или металла и прорезается спиральная канавка для увеличения омического сопротивления резистора. Чем меньше толщина слоя и больше витков в его спирали, тем больше номинальное сопротивление резистора. Токопроводящий слой соединен с выводами при помощи колпачков, насаженных на оба конца стержня. Для защиты от влаги и механических воздействий токопроводящий слой и контактные колпачки покрывают влагостойкой эмалью.

Непроволочные переменные резисторы.

Используются для плавной регулировки громкости, тембра, яр­кости, контрастности и других параметров БРЭА. В таких видах резисторов токопроводящий слой наносят на подковообразную гетинаксовую пластинку. На концах токопроводящего слоя выполнены посеребренные контакты, к которым при­соединяются крайние выводы. Подвижный контакт, закрепленный на поворотной оси, скользит по токопроводящему слою в пределах за­данного угла поворота. Он соединен со средним выводом. При враще­нии оси ручкой управления или отверткой сопротивление между сред­ним и крайними выводами меняется. Резистор помещается в корпус, закрываемый металлическим экраном.

Материалы и способы изготовления

Резисторы изготовляются из проволки, ленты и штампованные из сплавов с большим удельным сопротивлением (нихром, реотан, манганин, никелин и др.) При прохождении тока в резисторах выделяется тепло, поэтому их выполняют из материалов, способных длительно выдерживать высокие температуры нагрева. Кроме того, материал, из которого выполнен резистор, должен обладать малым температурным коэффициентом, так как в большинстве случаев заданные значения сопротивления резистора должны оставаться в процессе работы неизменными. Наилучшими материалами для резисторов являются константан, фехраль и нихром.

Резисторы КФ устанавливают в силовых цепях тяговых двигателей. Элемент резистора КФ состоит из фехралевой ленты 2, (рис. 97), намотанной на ребро на фарфоровом гребенчатом изоляторе 3, который укреплен на стальном держателе 4. К концам фехралевой ленты припаяны твердым сплавом выводные соединительные медные пластины / с отверстиями под болты. К этим пластинам крепят соединительные шины и кабели.

Резисторы КФ изготовляют трех размеров и соответственно трех мощностей (2150, 1820, 920 Вт). Элементы каждого размера выпускают нескольких исполнений, различающихся по значению сопротивления, допустимому току, размерам ленты, количеству витков, типу гребенчатого изолятора. Хотя фехраль и допускает нагрев до температуры 650—700 °С, элементы рассчитаны на температуру не свыше 450 °С, так как более высокая температура опасна для окружающего оборудования. Элементы собирают по нескольку штук в блоки для удобства монтажа и установки. Допускаемое отклонение значения сопротивления отдельных элементов должно быть не более ±5%.
