Моделирование обработки

После расчета траектории движения инструмента (команда «Процессор») Вы можете динамически моделировать процесс обработки. Можно выбрать один из следующих типов моделирования:

– плоское моделирование или Моделирование 2D;

– объемное моделирование или Моделирование 3D.

Плоское моделирование обработки

Команды расположены на панели Моделирование 2D.

1 2 3 4 5

1 – Полное моделирование обработки с выводом координат текущего положения инструмента; 2 – Моделирование обработки с выводом в информационной строке координат инструмента в конечной точке текущего элемента; 3 – казать траекторию (отображение траектории движения настроечной точки инструмента); 4 – пошаговое моделирование обработки с выводом в информационной строке координат текущего положения инструмента; 5 – погасить траекторию движения настроечной точки инструмента.

Команда «Полное моделирование» используется для моделирования обработки с отображением в строке состояния координат текущего положения инструмента и параметров инструмента (подача, скорость вращения шпинделя, СОЖ).

Команда «Моделирование» используется для моделирования обработки с отображением в строке состояния координат инструмента в конечной точке текущего элемента CLDATA и параметров инструмента.

Команда «Показать траекторию» используется для отображения траектории движения инструмента.

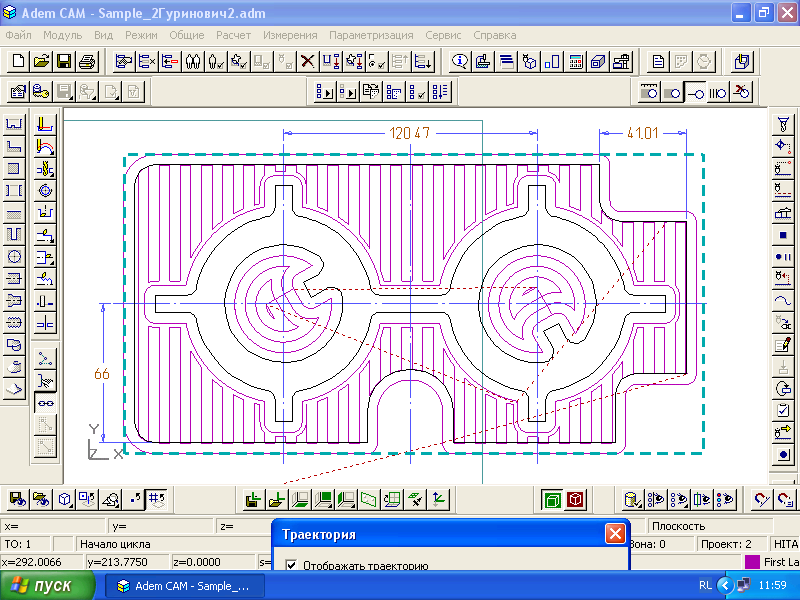

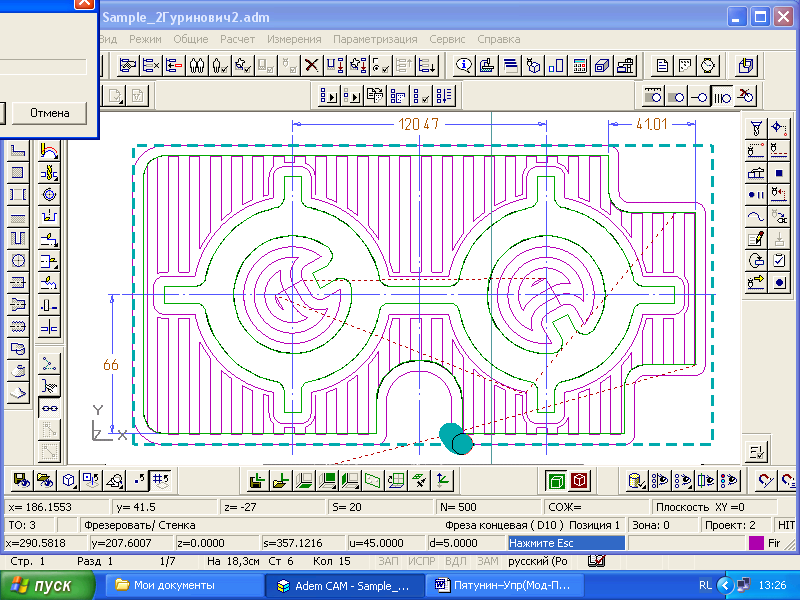

Команда «Пошаговое моделирование» используется для моделирования обработки с отображением в строке состояния координат текущего положения инструмента и параметров инструмента (подача, скорость вращения шпинделя, СОЖ). При этом инструмент останавливается в каждой конечной точке текущего элемента CL DATA. Для продолжения моделирования нажмите любую клавишу на клавиатуре или левую кнопку мыши. Ниже на рисунках показаны фрагменты траектории и координаты соответствующих точке.

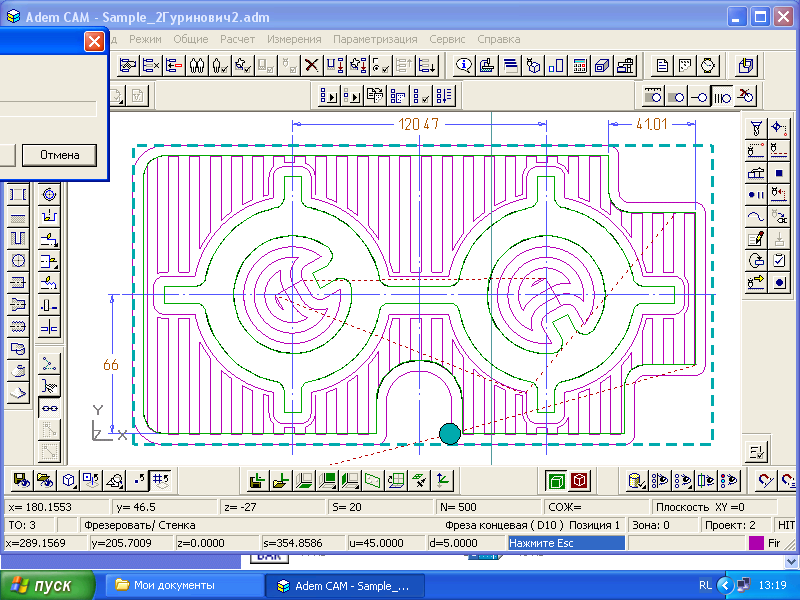

Х=180,1553 У= 46,5

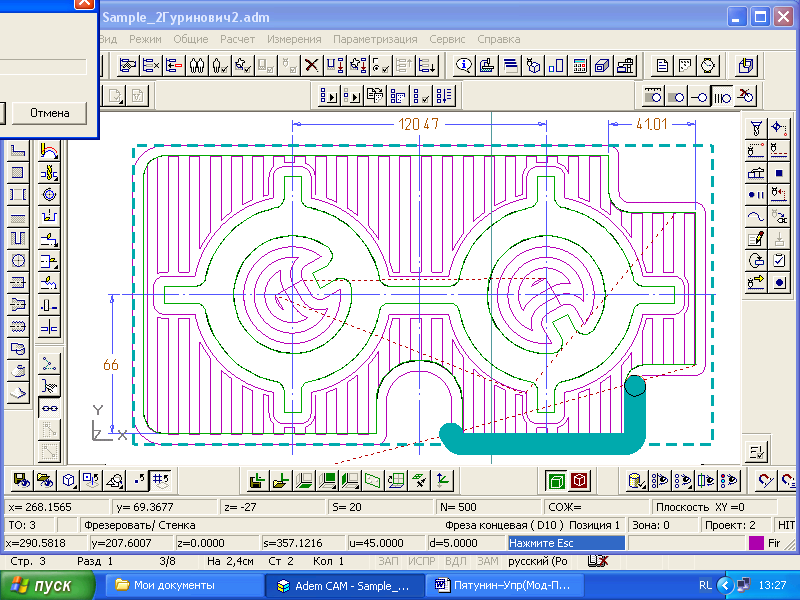

Х=268,1565 У=69,3677

Объемное моделирование обработки

Для объемного моделирования обработки Вы можете использовать модуль ADEM 3D Simulator или модуль ADEM Verify.

Для моделирования обработки в модуле ADEM Verify:

1. Нажмите кнопку – Объемное моделирование на панели «Моделирование 3D». Появится окно модуля ADEM Verify. Текущий файл CLDATA будет автоматически передан в модуль ADEM Verify.

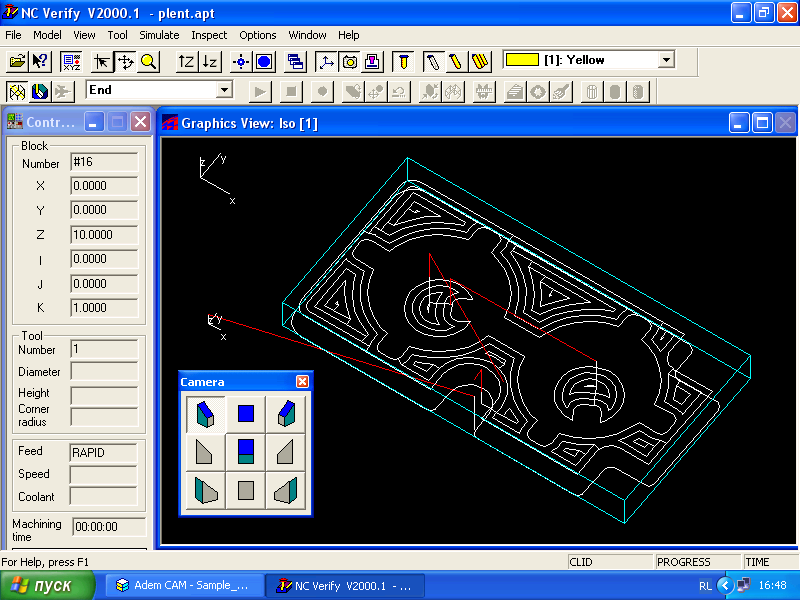

На экране появляется рабочее окно модуля ADEM Verify, с соответствующими панелями управления. В поле Graphics View показаны: – контур заготовки, – траектория движения инструмента при обработке. Там же имеется окно Camera, с помощью которого изображение детали можно просматривать в разных ракурсах (слева, справа, и др.).

2. Нажмите кнопку Simulate на панели Simulate.

3. Нажмите кнопку Start на панели Simulate.

А) Б)

В) Г)

Д) Е)

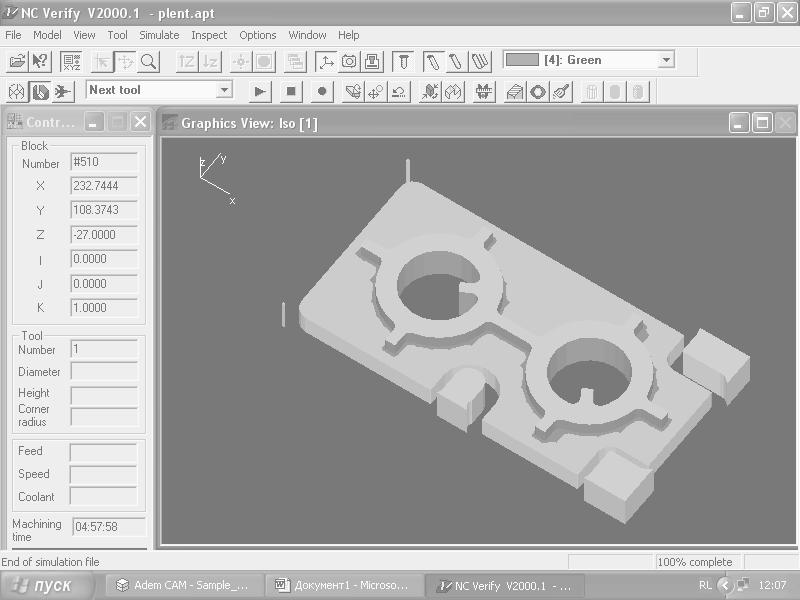

На вышеприведенных рисунках показано объемное моделирование в модуле ADEM Verify на разных стадиях обработки детали:

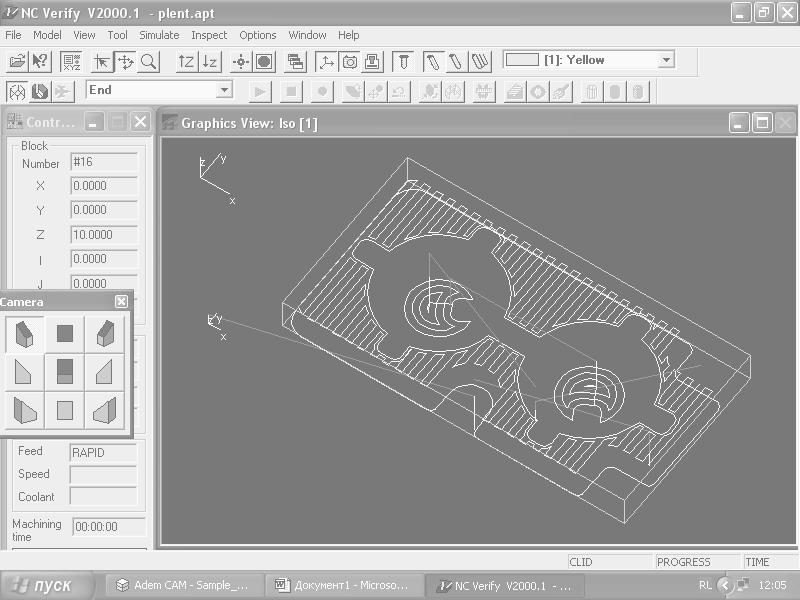

А) – контуры детали и траектория движения инструмента;

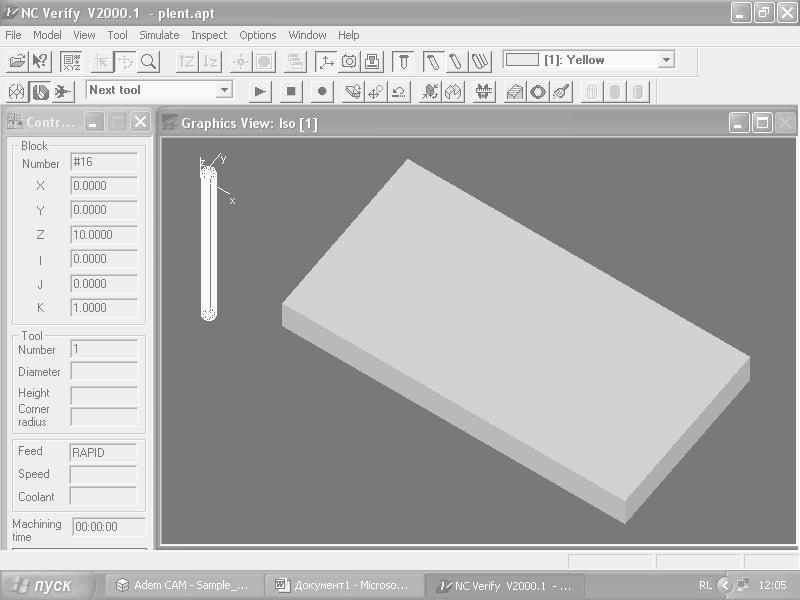

Б) – инструмент в исходном положении;

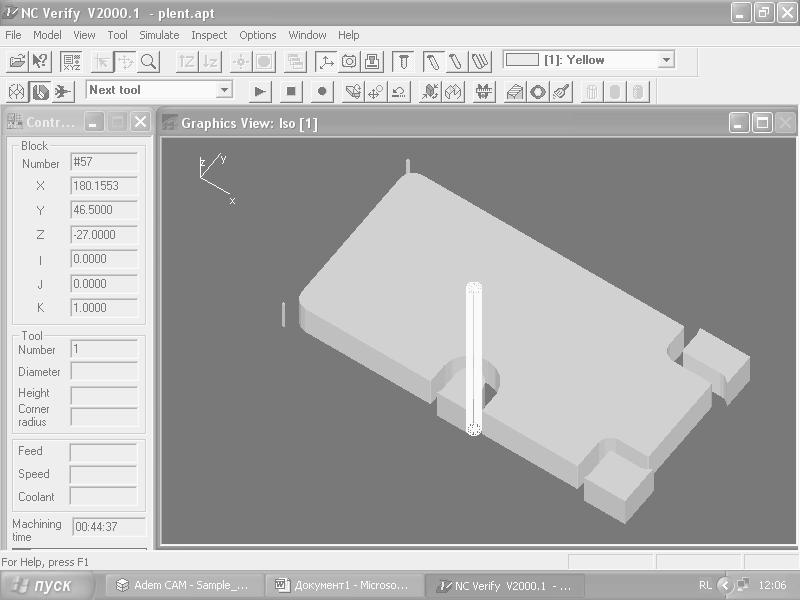

В) – деталь и инструмент после обработки стенки (боковых поверхностей);

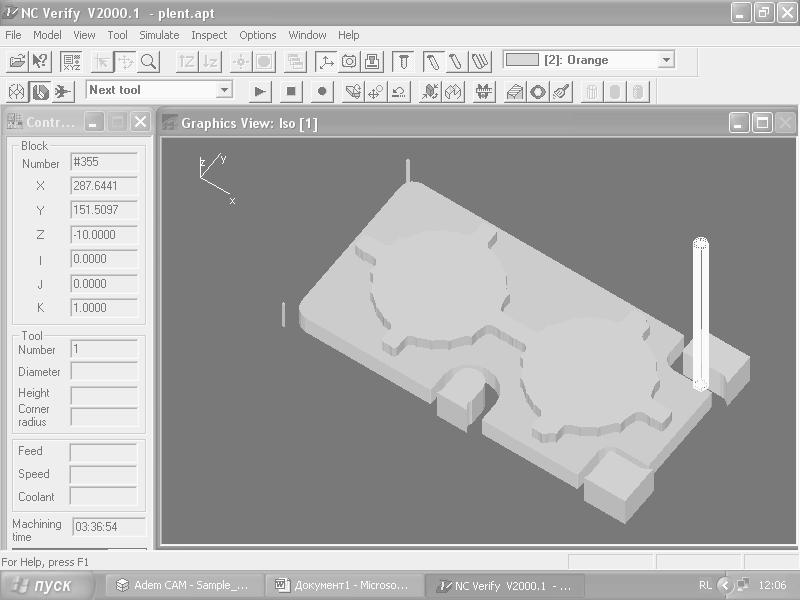

Г) – деталь и инструмент после обработки плоскости (верхней поверхности);

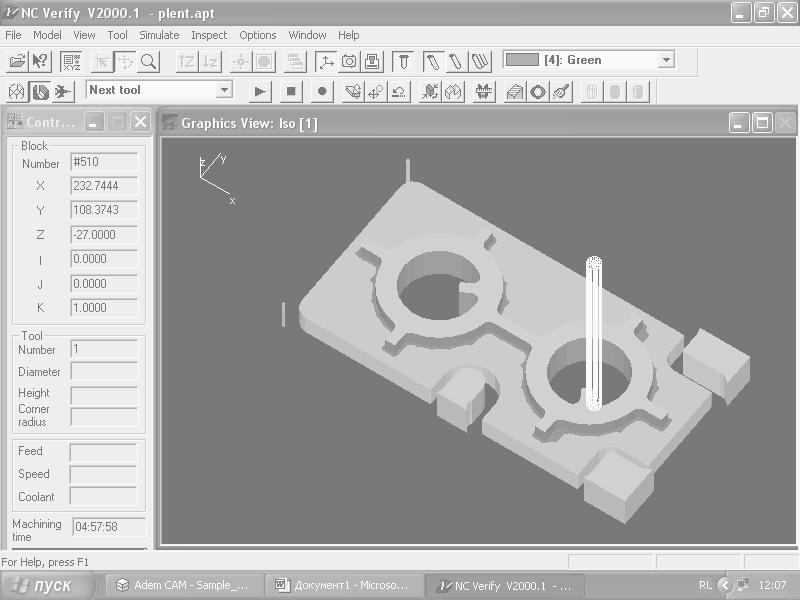

Д) – деталь и инструмент после обработки отверстий;

Е) – деталь после окончания обработки (инструмент выведен в начальное положение).
