4.6. Расчет и моделирование обработки

После задания всех технологических объектов Вы можете рассчитать траекторию движения инструмента, сгенерировать управляющую программу и смоделировать процесс обработки.

Ниже будут рассмотрены вопросы: Расчет траектории движения инструмента, Генерация управляющей программы, Моделирование обработки.

Расчет траектории движения инструмента

. Расчет производится при помощи команды – Процессор на панели «Процессор» Результатом расчета является файл CLDATA, который содержит последовательность команд для станка с ЧПУ. При выполнении команды, будет показана траектория движения инструмента и появится диалог с сообщением «Успешное выполнение».

Вы можете рассчитать траекторию движения инструмента не только для всех ТО, но и для текущего ТО. Расчет траектории движения инструмента для текущего ТО производится с помощью команды – Выполнить текущий ТО на панели «Процессор».

После выполнения команды «Процессор» Вы можете просмотреть файл CLDATA. CLDATA - это текстовый файл в формате ASCII, содержащий команды перемещения инструмента, команды не связанные с перемещением инструмента (например, включение/выключение шпинделя, охлаждения), справочную информацию (название УП, модель станка и т.п.). Для просмотра файла CLDATA нажмите кнопку «Просмотр CLDATA» на панели «Постпроцессор». Пример такого файла показан в приложении №1.

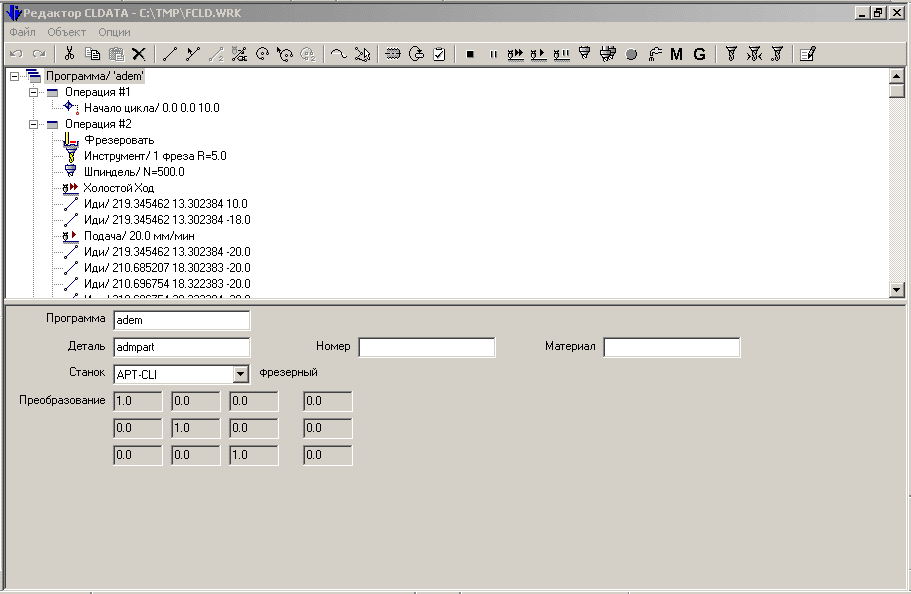

Иногда пользователю нужно внести изменения в автоматически рассчитанную CLDATA. Для таких целей существует редактор CLDATA. После выполнения команды «Процессор», формируется файл, содержащий команды CLDATA. Его можно редактировать не только при помощи текстового редактора, но и при помощи специализированного редактора, который имеет более удобный интерфейс. Для запуска редактора CLDATA нажмите кнопку «Редактор CLDATA» на панели «Процессор».

С помощью редактора можно вводить команды CLDATA при помощи иконок. После запуска редактор считывает CLDATA из сформированного файла. Текст программы разбит по операциям и отображается в виде дерева. Большинство команд имеют параметры. При нажатии на команду, можно легко редактировать параметры. После редактирования или внесения новых параметров необходимо сохранить изменения. Для сохранения внесенных изменений в меню редактора Файл выберите Сохранить и выйти.

Генерация управляющей программы

Управляющая программа (УП) - последовательность команд для определенного вида оборудования. Перед генерацией управляющей программы Вы должны рассчитать траекторию движения инструмента и выбрать конкретный вид оборудования (модель станка).

Выбор вид оборудования производится командой – Станок (информация о типе и модели оборудования, для которого формируется УП) на панели «CAM информация».

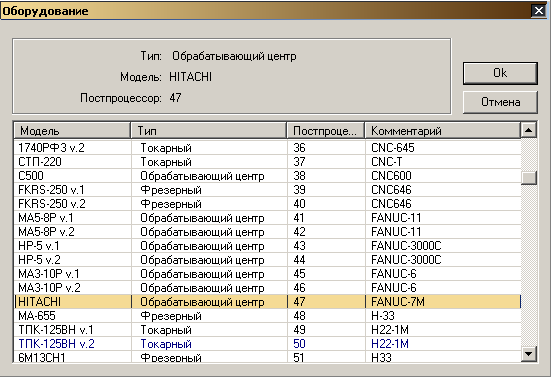

Открывается диалог Оборудование, в котором указаны Модель станка, его Тип (токарный, фрезерный, обрабатывающий центр и др.), Постпроцессор (порядковый номер в базе данных) и Комментарий (общепринятое название системы ЧПУ).

После выбора оборудования можно переходить к преобразованию файла CLDATA в управляющую программу.

Файл CLDATA транслируется в управляющую программу при помощи команды – Адаптер на панели «Процессор».

После трансляции CLDATA в УП появится диалог «Параметры» с параметрами: время обработки и длина управляющей программы в метрах перфоленты.

Просмотр этих параметров можно произвести также, если нажать кнопку – Время и длина на панели «Постпроцессор». Снова появится диалог «Параметры» с временем обработки и длиной УП.

После преобразования файла CLDATA в управляющую программу Вы можете просмотреть текст УП. Для просмотра УП нажмите кнопку – Просмотр управляющей программы» на панели «Постпроцессор». Пример такой программы показан в приложении №2.

Вы можете просмотреть и сохранить сгенерированную управляющую программу в форматах .TAP или .TNC. Для сохранения УП:

1. Выберите команду «Сохранить управляющую программу как...» из меню «Файл».

2. Введите имя управляющей программы в поле Имя файла.

3. Выберите диск и каталог.

4. Нажмите кнопку OK.

Автоматически будет создано два файла: один в формате .ТAP, другой в формате .TNC.
