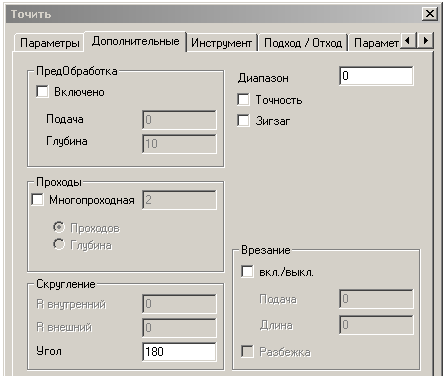

Закладка Дополнительные параметры тп “Точить”
На стадии предварительной обработки производится снятие дефектного слоя. Необходимость снятия дефектного слоя возникает при обработке литых или кованых заготовок для предотвращения быстрого затупления инструмента. В ходе предварительной обработки производится один проход заданной глубины по контуру заготовки.
В группе задаются: Включено – предварительное снятие дефектного слоя; Подача – подача обработки дефектного слоя; Глубина – глубина обработки дефектного слоя.
В группе Проходы, Многопроходная обработка – задание многопроходной обработки. Если флажок не установлен, обработка производится за один проход.
Проходов – количество одинаковых по глубине проходов. Глубина слоя металла снимаемого за один проход определяется делением глубины области на количество проходов.
Глубина – глубина резания. Количество проходов определяется системой исходя из общей глубины области. Последний проход может быть выполнен на меньшую глубину, чем заданная. Если глубина последнего прохода будет меньше, чем заданная, система попытается ее перераспределить между предыдущими проходами. Если результирующая глубина прохода не будет отличаться от заданной более, чем на 30%, будет выполнен расчет обработки с одинаковыми по глубине проходами. Если результирующая глубина прохода будет отличаться от заданной более, чем на 30%, последний проход будет выполнен с неполной глубиной.
Диапазон – номер механического диапазона.
Точность. Разбивка последнего прохода при контурном и смещенном типах обработки на два: 2/3 глубины прохода и 1/3 глубины прохода.
Зигзаг. Обработка с чередованием направления резания и соответствующей сменой режущих кромок. Переход между проходами осуществляется на рабочей подаче.
Скругления эквидистанты - скругления внутренних и внешних углов эквидистанты.
R внутренний - радиус скругления траектории движения инструмента при обработки внутренних углов конструктивного элемента. Если его величина равна нулю, внутренние углы скругляться не будут.
R внешний - радиус скругления траектории движения инструмента, при обработки внешних углов конструктивного элемента.
Угол - диапазон внешних углов от нуля до заданного значения, при обработке которых траектория движения инструмента будет скругляться заданным радиусом для внешних углов R внеш. Величина угла измеряется со стороны металла. Угол задается в градусах.
В группе Врезание указываются: Подача – подача, на которой происходит врезание; Длинна – длинна врезания; Разбежка - параметр определяющий "разгруженное" врезание на первом проходе при прорезке. Врезание на первом проходе происходит на глубину резания. Затем инструмент смещается от контура на ту же величину и снова углубляется две глубины резания. Тип врезания повторяется на всю глубину прорезки.

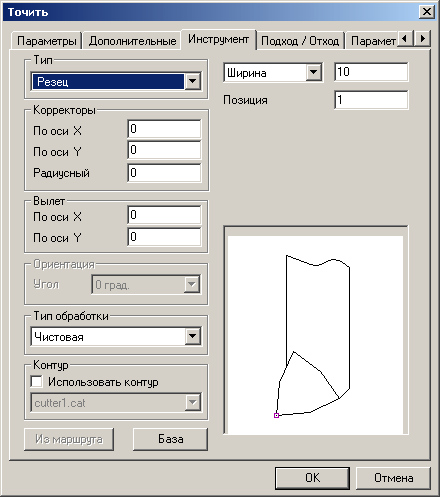

Закладка Инструмент
В группе Тип выбираются типы инструмента, так как различные типы технологических переходов требуют инструмент различного типа. Для перехода Точить используется следующие типы инструмента: Резец, Пластинка ромбическая, Пластинка квадратная, Пластинка треугольная, Пластинка прорезная, Пластинка круглая.
Параметры Корректоры, Вылет и Позиция задаются для любого типа инструмента.
В группе Корректоры расположены параметры, позволяющие задавать номера корректоров по X или Y осям, а также номер радиусного (дополнительного) корректора.
Это дополнительный корректор для смены режущей кромки при прорезке, сначала работает один из линейных корректоров (корректор по оси X или корректор по оси Y), а при смене режущей кромки включается дополнительный корректор. |
В группе Вылет система формирует все перемещения и выдает в управляющую программу для настроечной точки инструмента с учетом вылета. Величина вылета указывается со знаком “+”, если режущая кромка смещена от настроечной точки в положительном направлении соответствующей оси, в противном случае со знаком “–”.
В группе Позиция задается номер позиции инструмента. При автоматической смене, в зависимости от типа станка, параметр Позиция может определять позицию инструмента в револьверной головке, номер инструмента в магазине или номер инструментального гнезда.
В группе Тип инструмента “Резец” для инструмента Резец задаются параметры: Контур, Ширина, Позиция.

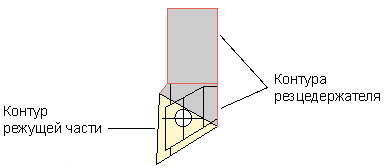

Контур. Для расчета и моделирования токарной обработки можно использовать контуры инструментов, созданные в модуле ADEM CAD. Чтобы использовать контур инструмента поставьте флажок Использовать контур и выберите нужный тип инструмента из списка.
Ширина. Чтобы задать ширину прорезного (отрезного) резца, выберите тип параметра Ширина и и введите значение в соответствующее поле диалога. Знак определяет положение настроечной точки резца в соответствии с направлением осей координат.

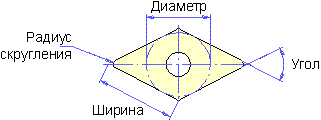

Тип инструмента “Пластинка ромбическая”. Для инструмента Пластинка ромбическая задаются параметры: Ориентация, Ширина, Радиус, Диаметр, Радиус скругления, Угол.
Ориентация инструмента – угол наклона ромбической пластинки к оси X.
Чтобы задать ориентацию ромбической пластинки выберите из списка Ориентация соответствующее значение.
Ширина. Чтобы задать ширину ромбической пластинки, выберите тип параметра Ширина и введите значение в соответствующее поле диалога.
Радиус. Чтобы задать радиус вписанной окружности ромбической пластинки, выберите тип параметра Радиус и введите значение в соответствующее поле диалога.
Диаметр. Чтобы задать диаметр вписанной окружности ромбической пластинки, выберите тип параметра Диаметр и введите значение в соответствующее поле диалога.
Радиус скругления - радиус скругления на углах ромбической пластинки.
Чтобы задать радиус скругления на углах ромбической пластинки введите его значение в поле Радиус скругления.
Угол – значение угла между сторонами ромбической пластинки.
Чтобы задать угол между сторонами ромбической пластинки введите его значение в поле Угол.
Тип инструмента “Пластинка квадратная”. Для инструмента Пластинка квадратная задаются параметры: Ориентация, Ширина, Радиус, Диаметр Радиус скругления.

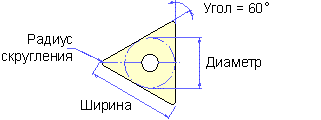

Тип инструмента “Пластинка треугольная”. Для инструмента Пластинка треугольная задаются параметры: Ориентация, Ширина, Радиус, Диаметр, Радиус скругления. Все углы треугольной пластинки равны 60 градусам.
Тип инструмента “Пластинка прорезная”. Для инструмента Пластинка прорезная задаются параметры: Ориентация, Длина, Ширина, Радиус скругления.
Тип инструмента “Пластинка круглая”. Для инструмента Пластинка круглая задаются параметры: Радиус или Диаметр.
Тип обработки. Этот параметр влияет на выбор инструмента из базы данных.
Из маршрута. Выбор инструмента из маршрута.
Базы. Выбор инструмента из базы данных по заданному типу обработки и диаметру инструмента.

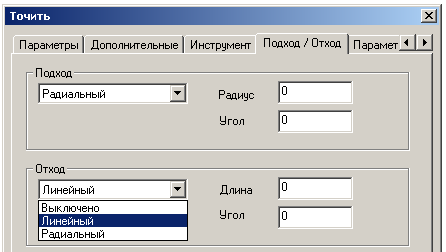

Закладка Подход/отход
Выберите тип подхода из списка и задайте параметры подхода.
Выключено - Движение инструмента непосредственно в точку начала обработки контура.
Линейный - Движение к точке начала обработки контура по прямой под определенным углом к контуру. Для подхода к контуру по прямой под заданным углом, необходимо задать длину перемещения подхода.
Радиальный - Подход к контуру по дуге заданного радиуса. Для задания радиусного подхода, необходимо задать радиус дуги подхода и центральный угол.
Длина - Длина перемещения подхода (линейный).
Радиус - Радиус дуги подхода (радиальный).
Угол - Для линейного подхода: Угол подхода инструмента к контуру в точке начала обработки контура. Определяется как угол между вектором подхода и вектором движения в точке подхода. Для радиусного подхода: Центральный угол дуги. Если эта величина равна нулю, угол считается незаданным и подход будет произведен по дуге в четверть окружности (90 градусов).
Выберите тип отхода из списка и задайте параметры отхода.
Выключено - Инструмент остается в точке конца обработки контура.

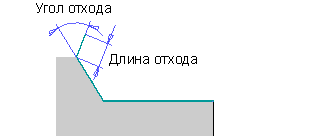

Линейный - Движение из точки конца обработки контура по прямой под определенным углом к контуру. Для задания отхода по прямой под определенным углом, необходимо задать длину перемещения отхода.

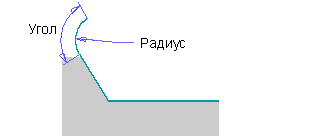

Радиусный - Отход от контура по дуге заданного радиуса. Для задания отхода по дуге, необходимо задать радиус дуги и центральный угол.
Длина - Длина перемещения отхода (линейный).
Радиус - Радиус дуги отхода (радиусный).
Угол - Для линейного отхода: Угол отхода инструмента из точки конца обработки контура. Для радиусного отхода: Центральный угол дуги. Если значение равно нулю, угол считается незаданным, и отход производится по дуге в четверть окружности (90 градусов).
