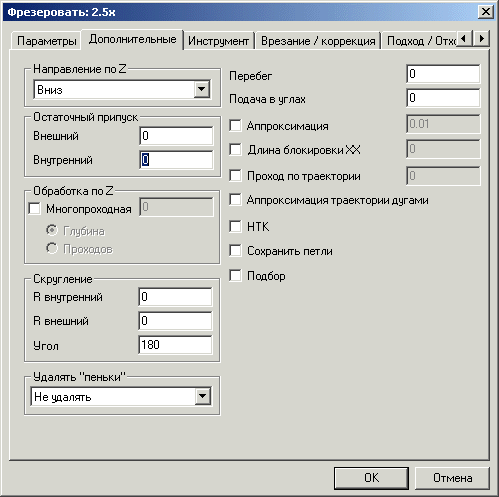

Закладка Дополнительные параметры тп "Фрезеровать 2.5x"
Направление по Z. Чтобы назначить направление обработки по оси Z, выберите нужный параметр из списка.
Вниз — обработка конструктивного элемента в направлении от плоскости КЭ к плоскости дна.
Вверх — обработка конструктивного элемента в направлении от плоскости дна к плоскости КЭ.
Остаточный припуск — это необработанный слой материала, оставленный на внешнем контуре конструктивного элемента или контурах внутренних элементов. Величина остаточного припуска может быть как положительной, так и отрицательной.
Внешний — это остаточный припуск, оставленный на внешнем контуре конструктивного элемента. Для КЭ Плоскость величина остаточного припуска определяет положение прохода инструмента при обработке края плоскости.
Внутренний — это остаточный припуск, оставленный на контурах внутренних элементов.
Обработка по z
Обработка по Z. Задайте параметры обработки с постоянным уровнем Z.
Многопроходная — включение многопроходной обработки. Если флажок установлен обработка конструктивного элемента производится за несколько параллельных проходов в плоскости XY. Чтобы обработать конструктивный элемент за одно врезание, снимите флажок Многопроходная.
Глубина — величина глубины одного прохода по Z. ADEM CAM определяет количество врезаний на основе общей глубины конструктивного элемента. Последнее врезание может оказаться на меньшую глубину, чем заданное. Например, глубина конструктивного элемента равна 50 мм, а величина глубины врезания равна 12 мм. За четыре врезания инструмент опустится на 48 мм (12*4=48), а последнее врезание произойдет на 2 мм. Таким образом, весь конструктивный элемент будет обработан по глубине за пять врезаний.
Проходов — количество одинаковых по глубине проходов при обработке с постоянным уровнем Z. Глубина снимаемого слоя металла за одно врезание определяется делением глубины конструктивного элемента на количество врезаний.
Скругление. Параметры группы Скругление могут использоваться, например, для обеспечения плавности траектории движения, при задании коррекции на радиус инструмента.
R внут. — (Радиус для внутренних углов) — радиус скругления траектории движения инструмента при обработке внутренних углов конструктивного элемента.
R внеш. — (Радиус для внешних углов) — радиус скругления траектории движения инструмента при обработке внешних углов конструктивного элемента.

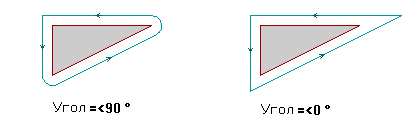

Угол — диапазон внешних углов от нуля до заданного значения, при обработке которых траектория движения инструмента будет скругляться заданным радиусом для внешних углов R внеш. Величина угла измеряется со стороны металла. Угол задается в градусах.

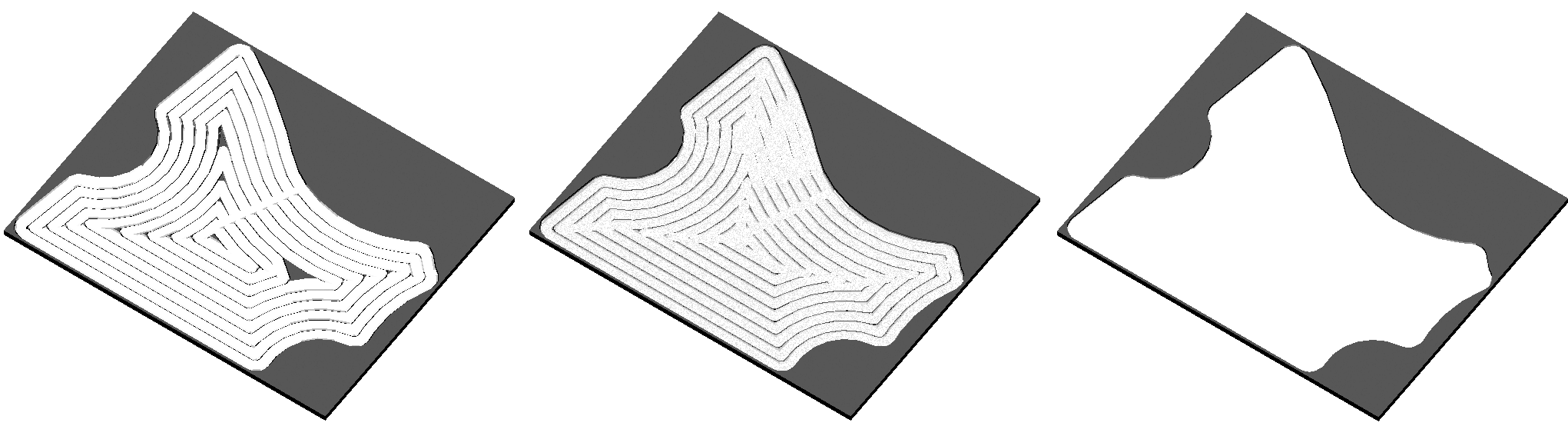

Удалять пеньки. Функция удаляет «пеньки», то есть часть металла, оставшуюся после обработки между соседними проходами, если стоит тип обработки «эквидистанта» и инструментом является фреза с радиусом скругления. Чтобы определить режим удаления пеньков, выберите нужный параметр из списка.
Не удалять — пеньки не удаляются совсем.
Удалять не все — пеньки удаляются с учетом только цилиндрической части фрезы.
Удалять — пеньки удаляются с учетом цилиндрической части фрезы и радиуса скругления инструмента.
|
Режим Примечание. Режим Удалять работает лишь в случае когда глубина резания меньше или равна диаметру инструмента. |
|
||
Не удалять пеньки |
Удалять не все |
Удалять |
Перебег — расстояние, на которое инструмент выходит за нижнюю кромку конструктивного элемента. Параметр Перебег имеет смысл только для конструктивных элементов, не имеющих дна
Подача в углах — величина подачи при обработке внутренних углов конструктивного элемента. Изменение рабочей подачи необходимо: либо при снятии большего слоя металла в углах, чем на других участках конструктивного элемента, либо при чистовой обработке. ADEM CAM анализирует величины углов конструктивных элементов и, в зависимости от них, производит включение подачи коррекции на автоматически вычисленном расстоянии.
Аппроксимация — устанавливает точность аппроксимации кривых и поверхностей при выполнении данного технологического перехода. По умолчанию эта величина равна 0.01 мм.
Длина блокировки ХХ. Если величина перемещений на холостом ходу меньше заданной длинны блокировки ХХ, то холостые ходы заменяются линейными перемещениями на рабочей подаче.
Проход по траектории позволяет выполнить отход от контура на расстоянии от точки подхода, те между точками подхода и отхода появляется линейный участок, если этого параметра нет, то подход/отход выполняется в одной и той же точке.
Аппроксимация траектории дугами — аппроксимация дугами участков траектории движения инструмента, лежащих в плоскостях ZX или YZ. Для формирования участка траектории аппроксимированного дугой необходимо, чтобы не менее пяти рассчитанных точек траектории принадлежали дуге.
Начальная точка контура (НТК) — соединение эквидистантных проходов в направлении начальной точки контура. Если флажок НТК снят, то эквидистантные проходы соединяются по кратчайшему расстоянию. Начальная точка контура — это точка, с которой начиналось построение контура в ADEM CAD.
Сохранить петли — параметр необходим для контроля траектории движения инструмента в случае отладки технологического объекта. Если установлен флажок Сохранить петли, то петли эквидистанты из траектории движения инструмента не удаляются.
Подбор — (Автоматический подбор необработанных зон) — обработка зон, оставшихся после обработки данного конструктивного элемента предыдущим инструментом. Если флажок Подбор снят, то обрабатывается весь конструктивный элемент.
