. Конструктивный элемент “Стенка”

Стенка — это конструктивный элемент, имеющий замкнутый или незамкнутый контур. Для замкнутого контура обработка производится всегда с внешней стороны.

Параметры стенки задаются в диалоге «Стенка». Вы можете задать расположение конструктивного элемента по оси Z, высоту стенки, ее угол, припуск дна, радиус скругления между стенкой и дном, точку врезания, а также зону обработки, в которой расположена стенка.

Параметры КЭ «Стенка» задаются аналогично параметрам КЭ «Колодец», см. выше.

Конструктивный элемент “Окно”

Окно — это конструктивный элемент, у которого внешний ограничивающий контур всегда замкнут. Окно не имеет дна, и обработка ведется всегда внутри контура. Вы можете задать несколько окон в качестве одного конструктивного элемента. Окно не может содержать островов.

Параметры окна задаются в диалоге «Окно». Вы можете задать расположение конструктивного элемента по оси Z, глубину окна, угол стенок, точку врезания, а также зону обработки, в которой расположено окно.

Параметры КЭ «Окно» задаются аналогично параметрам КЭ «Колодец», см. выше.

Конструктивный элемент “Плоскость”

Плоскость — это конструктивный элемент, не имеющий глубины. Ограничивающий контур должен быть замкнутым. На плоскости могут располагаться острова, которые описываются замкнутыми контурами.

Параметры плоскости задаются в диалоге «Плоскость». Вы можете задать расположение конструктивного элемента по оси Z, угол стенок островов, припуск дна, радиус скругления между дном и стенками островов, точку врезания, а также зону обработки, в которой расположена плоскость.

Параметры КЭ «Плоскость» задаются аналогично параметрам КЭ «Колодец», см. выше.

Конструктивный элемент “Паз”

Паз — это конструктивный элемент, имеющий постоянную ширину. Паз не содержит островов.

Параметры паза задаются в диалоге «Паз». Вы можете задать расположение конструктивного элемента по оси Z, глубину паза, угол стенок, припуск дна, радиус скругления между дном и стенками, точку врезания, а также зону обработки, в которой расположен паз.

. Конструктивный элемент «Поверхность»

Поверхность — это конструктивный элемент, определяемый поверхностью 3D модели. В качестве 3D модели для задания конструктивного элемента могут использоваться твердые тела, открытые оболочки или отдельные поверхности. Для обработки части поверхности 3D модели можно использовать ограничивающие 2D контуры.

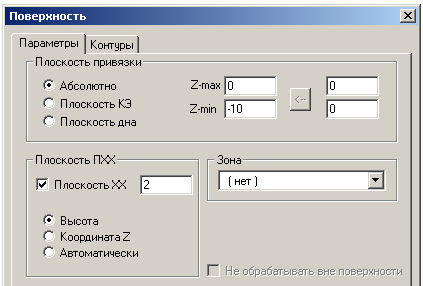

Параметры поверхности задаются в диалоге «Поверхность». Вы можете задать припуск дна, точку врезания, а также зону обработки, в которой расположена поверхность. Для обработки с постоянным уровнем Z, Вы можете задать параметры плоскости привязки для определения диапазона обработки.

Максимальная и минимальная координаты z

Для задания максимальной и минимальной координаты Z обработки, выберите тип плоскости привязки Абсолютно, и введите абсолютное значение максимальной Z координаты обработки в поле Z-max, и абсолютное значение минимальной Z координаты обработки в поле Z-min.

Для задания диапазона обработки равным габаритному размеру модели по оси Z нажмите кнопку Z координата для автоматического определения Z-max и Z-min.
