Контуры кэ Колодец

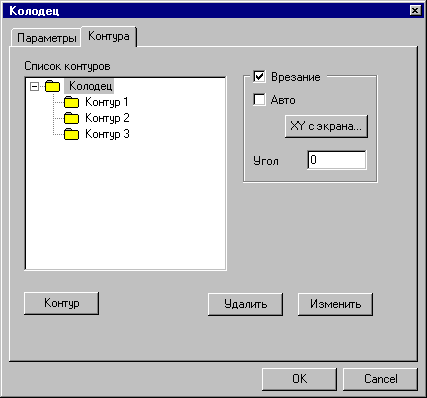

На закладке «Контуры», можно задать контуры границ КЭ, расположение границ КЭ по оси Z, тип стенок КЭ, а также точку врезания для обработки КЭ. ADEM CAM позволяет Вам задавать эти параметры отдельно для каждого контура конструктивного элемента. Вы можете создавать конструктивные элементы с заданным профилем стенки, различной высотой островов, а также изменять положение начальной точки для каждого контура.
Параметры контура задаются при выборе контура в Списке контуров
Параметры контуров
Данная функция
используется для того, чтобы задать
дополнительные параметры контуров, не
пользуясь закладкой «Контуры». Если
нажата кнопка «Параметры контура»
на панели «Режимы САМ», то после
выбора контура сразу появляется диалог
«Параметры контура».
Положение материала
Если для задания КЭ используются незамкнутые контуры, то, после того, как Вы укажете контур, в строке подсказки появится запрос: “Где материал?” а на экране появится стрелка, имеющая два направления.
При помощи мыши укажите справа или слева от контура положение материала, который при обработке необходимо оставить. Если Вы хотите, чтобы при обработке центр инструмента шел по контуру, то необходимо нажать среднюю клавишу мыши или Esc.
Точка врезания.
Точка врезания - это точка, в которой инструмент производит врезание в материал. Если точка врезания не задана(снят флажок Врезание), то инструмент на холостом ходу опускается по прямой из текущего положения на заданную глубину и на рабочем ходу перемещается в точку начала обработки. При этом значение параметра Недобег технологического перехода игнорируется.
Параметры стенки.
Параметры стенки задаются при помощи группы Стенка. Можно задать стенку несколькими способами:
– наклонная, – вертикальная, – два контура, – контурная.
Наклонная.
По умолчанию, конструктивный элемент создается с типом стенки Наклонная. Угол наклона, задается параметром Угол стенки от Z max в диалоге задания конструктивного элемента (по умолчанию угол равен нулю, т.е. стенки вертикальны).
Вы можете переопределить тип стенки конструктивного элемента в группе Стенка.
Вертикальная.
Данный тип стенки эквивалентен наклонной стенке с углом наклона равным нулю.
Два контура.
Верхняя и нижняя границы контура заданы двумя различными контурами. Верхний контур расположен на заданной глубине относительно плоскости привязки конструктивного элемента (параметр Глубина диалога «Параметры контура»). Нижний контур расположен в плоскости дна конструктивного элемента. ADEM CAM в качестве стенки конструктивного элемента формирует линейчатую поверхность между данными контурами.

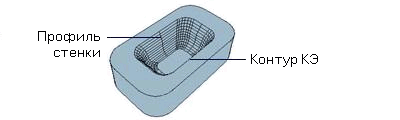

Контурная стенка.
Поперечное сечение стенок конструктивного элемента (профиль) может быть задано с помощью контура. Контур стенки должен быть создан как отдельный геометрический элемент, расположенный в произвольном месте.

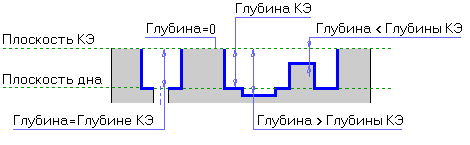

Задание глубины расположения контура внутреннего элемента.
По умолчанию, контуры островов расположены в плоскости привязки конструктивного элемента. Чтобы изменить глубину расположения острова, задайте параметр Глубина в закладке «Контуры».
Задание начальной точки контура
По умолчанию, первый узел контура является начальной точкой контура. Вы можете явно указать какой узел контура рассматривать в качестве начальной точки.
4.2.2. Другие конструктивный элемент для фрезерных работ
Конструктивный элемент “Уступ”
Уступ — это конструктивный элемент, внешняя граница которого задается двумя незамкнутыми контурами. Первый контур определяет часть уступа, ограниченную стенкой, и располагается в плоскости КЭ. Второй контур определяет открытую часть уступа, и лежит в плоскости дна. Внутри уступа могут располагаться внутренние необрабатываемые элементы (острова), которые описываются замкнутыми контурами.
На закладке «Параметры», Вы можете задать расположение уступа по оси Z, угол его стенок, параметры дна , параметры холостых ходов при обработке, а также зону обработки, в которой расположен уступ.
На закладке «Контуры», Вы можете задать контуры границ уступа, расположение границ уступа по оси Z, тип стенок уступа, а также точку врезания для обработки.
Параметры КЭ «Уступ» задаются аналогично параметрам КЭ «Колодец», см. выше.
