Введение

Сети водоснабжения (канализации), отопления, газоснабжения, вентиляции, кондиционирования воздуха относятся к инженерным сетям и оборудованию зданий и сооружений.

Водоснабжение, отопление и газоснабжение основаны на использовании природных ресурсов, запасы которых ограничены и поэтому требуют к себе экономного хозяйственного отношения. В этой связи очень важна разработка научно обоснованных норм потребления воды, газа, тепла и использования более совершенного оборудования, обеспечивающего высокий уровень благоустройства жилья и необходимых технологических процессов в промышленности и сельском хозяйстве.

При проектировании и строительстве инженерных сетей уделяется большое внимание снижению стоимости строительно-монтажных работ, экономии металла, дефицитных материалов при улучшении качества строительства и повышении надёжности работы оборудования в процессе его эксплуатации.

Отопление

Главная цель отопления зданий – создание теплового комфорта в помещениях. Затраты на отопление зданий являются наибольшими из всех затрат на коммунально-бытовые нужды. Это объясняется условиями эксплуатации зданий в холодный период года на большей части территории страны, когда теплопотери через ограждающие конструкции зданий значительно превышают внутренние тепловыделения.

Для централизованного теплоснабжения промышленных, коммунально-бытовых потребителей и объектов строительства широко применяются паровые и водогрейные котлы, которые являются источниками теплоты для тепловых сетей.

Тепловые сети – связующее звено между источниками теплоты и потребителями её на местах. В качестве теплоносителя, используют горячую воду и водяной пар (промышленное потребление).

Виды топлива:

1) твёрдое топливо (каменный уголь);

2) газообразное топливо (природный газ);

3) жидкое топливо (мазут).

Характеристика топлива – теплота сгорания –количество теплоты, выделяющейся при сжигании 1 кг топлива (Дж/кг).

Дж/кг

Отопление

Требования к системам отопления:

1.Санитарно-гигиенические.

2.Технико-экономические.

3.Архитектурно-строительные.

4.Монтажные.

5.Эксплуатационные.

1.Санитарно-гигиенические.

Обеспечение заданной температуры воздуха в отапливаемом помещении.

Цель отопления – создание тепловой обстановки, благоприятной для отдыха и высокой производительности труда людей, для оптимального условия технологических процессов.

2.Технико-экономические.

Чтобы расходы на строительство и эксплуатацию отопительной системы были наименьшими.

3.Архитектурно-строительные.

Предусматривают взаимоувязку всех элементов системы отопления со строительными и архитектурно-планировочными решениями помещений, обеспечение сохранности строительных конструкций при эксплуатации здания.

4.Монтажные.

Соответствие современному уровню механизации и индустриализации заготовительных и монтажных работ.

5.Эксплуатационные.

Обеспечение надёжности и простоты обслуживания. Элементы систем отопления не должны ухудшать привлекательность помещения, должны занимать минимум площади.

Газоснабжение

Месторождения газа:

1.Тюменская обл. (г. Надым, г. Уренгой, г. Вуктыл, г. Ямбург).

2.Якутия.

3.Оренбургская обл.

4.Ставропольский край.

Существует система магистральных газопроводов.

Газопровод 1420мм, с рабочим давлением 7,5 МПа.

----------------------------------------------------------------------------------------------------

Природный газ – смесь из горючих газов, балластных газов и примесей.

Горючие газы состоят из метана (СН4) и тяжёлых углеводородов.

Водород (Н2) и оксид углерода (СО) в природных газах отсутствуют.

Балластные газы – азот (N2), углекислый газ (СО2), кислород (О2).

Примеси – водяные пары (H2О), сероводород (H2S) и пыль.

----------------------------------------------------------------------------------------------------

Система газоснабжения города природным газом.

1. Газовый промысел (ГП).

2. Магистральный газопровод (МГ).

3. Компрессорные станции (КС).

4. Газораспределительная станция (ГРС).

5. Газопровод высокого давления (ГВД).

6. Газопровод низкого давления (ГНД).

7. Газораспределительные пункты (ГРП).

На ГП – очистка газа от песка и капельной влаги, H2S и СО2 (сероводорода и углекислоты).

На МГ - компрессорные станции (КС) размещаются одна от другой на расстоянии 180-200 км и компримируют (сжимают) газ от 2,5 - 3,0 МПа до 7,0-7,5 МПа.

ГРП монтируются перед входом каждого газопровода в город.

Сжиженные газы

Пропан (С3Н8) , бутан (С4Н10) .

Получают на газобензиновых и нефтеперерабатывающих заводах.

Используют такой газ:

1.Газоснабжение сельской местности, где нет МГ.

2.Коммунальные предприятия.

3.Оздоровительные лагеря.

3

Хранят сжиженные газы в баллонах от 50л до 4м

Устройство внутридомовых газопроводов.

Основные элементы – ответвления от городских газопроводов, дворовые газопроводы, вводы, стояки, квартирные газопроводы.

Механическая вентиляция.

Достоинства:

1.Большой радиус действия (до50м).

2.Возможность подвергать воздух различной обработки (нагревать, обеспылевать, увлажнять).

3. Позволяет обслуживать большое число помещений.

Механическая вентиляция может быть, как приточной, так и вытяжной.

Оборудование.

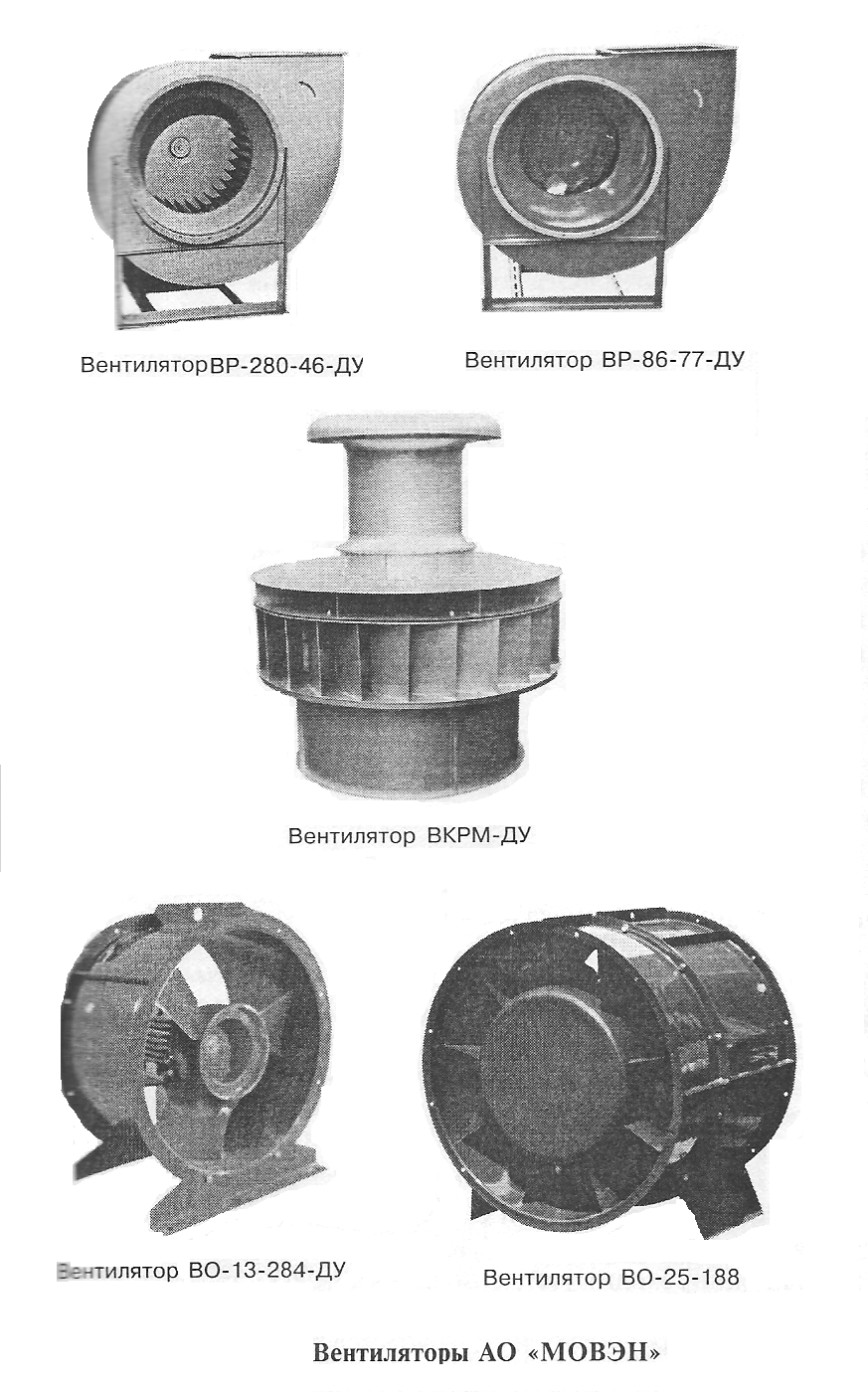

1.Воздуховоды.2.Вентиляторы. 3.Фильтры.4.Калориферы.5.Шумоглушители.

Анализ просмотра учебного фильма «Воздух».

Состав воздуха	Свойства воздуха	Взаимодействия с другими веществами	Применение воздуха	Борьба с загрязнениями
Кисло- род, азот.	Воздух-смесь газа; Проводит звук; Газ можно превратить в жидкость; Сжиматься и разжиматься; Необходим для горения; Имеет массу; Растворим в воде.	Меняет свойства веществ.	Лечат астму; Сырье для удобрения азот; Нужен для дыхания; Баллоны; Сплав в промышленности; В энергетике.	Следят за состоянием воздуха; Очистные устройства; Электромо -биль.
