М
іністерство
освіти і науки, молоді і спорту України
Державний вищий навчальний заклад
«
Чернівецький
індустріальний коледж»
МЕТОДИЧНІ РЕКОМЕНДАЦІЇ ПО САМОСТІЙНОМУ ВИВЧЕННЮ З ДИСЦИПЛІНИ
ПРОЕКТУВАННЯ ЕЛЕКТРОМЕХАНІЧНИХ ВИРОБІВ
Чернівці
2012
Проектування електромеханічних виробів: методичні рекомендації по самостійному вивченню з дисципліни для ІV курсу спеціальності 5.05070104 "Монтаж і експлуатація електроустаткування підприємств та цивільних споруд " / Муринюк В.В. – Чернівці ДВНЗ”ЧІК”, 2012. – 69 с.
Укладач: Муринюк В.В. – викладач спецелектротехнічних дисциплін Чернівецького індустріального коледжу
Рецензенти: Радевич Я.І., кандидат фізико-математичних наук, доцент кафедри електроніки і енергетики Чернівецького національного університету імені Юрія Федьковича;
Чепишко О.В., викладач спецелектротехнічних дисциплін, голова циклової комісії «Електрообладнання підприємств» Чернівецького індустріального коледжу
Розглянуто на засіданні циклової комісії «Електрообладнання підприємств»
Протокол №___від ___________.20____р.
Схвалено Методичною радою Чернівецького індустріального коледжу. Протокол №___від_________20___р.
Відповідальний за випуск : Фокшек А.М.
Зміст
Розділ 1. Основні вимоги до технічної документації при проектуванні електроустановок.
1. Етапи проектування електроустановок 4

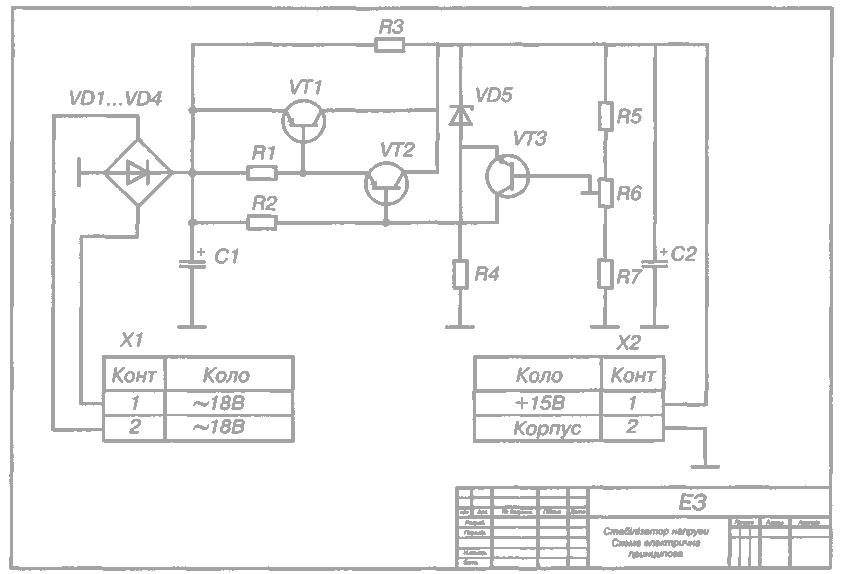

2. Комплектування, зміст та вимоги до виконання робочої документації 6
3. Ергономічні рекомендації по проектуванню панелей і шаф керування 21
4. Схеми електромереж з напругою 6-220кВ 38
5. Електрообладнання систем електропостачання з напругою вище за 1кВ 48
6. Основні вимоги до схем підстанцій 55
7. Основні поняття і терміни проектування установок електроосвітлення 59
8. Нормування й облаштування освітлення 61
9. Вибір джерел світла 64
10. Вибір і розміщення світильників 66
11 Розрахунок освітлювальної установки 69
12. Електропостачання освітлювальних установок 72
Список використаної та рекомендованої літератури 77
1 Етапи проектування електроустановок
Проектування виконують у дві стадії: проект і робоча документація або в одну стадію: робочий проект.
У робочій документації даються таблиці вихідних даних і результати розрахунків у вигляді додатків до пояснювальної записки.
Розробка завдання й проектування являють собою складові частини процесу інвестування й капітальних вкладень.
Процес розробки завдання й проектування є складовою частиною процесу вкладень (підготовка й освоєння капіталовкладень). Він являє собою інтеграційний процес, що характеризується окремими послідовними в часі етапами, що відрізняються:
ступенем повноти розробленого рішення;
розробкою пропозицій протягом різних етапів з погляду координації виконання окремих елементів системи (будівельна частина, устаткування, вимірювальна техніка, техніка керування й регулювання) по ступенях до остаточного рішення.
Установлено наступні етапи реалізації капіталовкладень:
Попереднє ухвалення рішення про реалізацію капітальних вкладень. На цьому попередньому етапі передбачається розробка ескізів, спрямованих на пошук оптимального техніко-економічного рішення, у результаті чого складаються документація з оцінкою витрат і принципові технічні пропозиції на основі даних про основне устаткування , обраному типовому рішенні.
Принципове рішення, що відповідає етапу проектування, на якому розробляються більш докладні пропозиції про принципи дії установки й необхідному основному устаткуванні, що визначає витрати. Результатом цього етапу є документація з точними технічними даними про основне устаткування й необхідних для замовлення готових окремих елементах електроустановок.
Проект і робочі креслення. На цьому етапі розробляються детальні пропозиції про конструктивні рішення й технологічні методи виконання електроустановок й її елементів. Складаються документація з конструктивними кресленнями, документація про електричний монтаж з точним описом процесів з'єднань, а також виробляються пропозиції про поставку, транспортування й зберігання устаткування , мережеві графіки робіт з детальними строками й переліками робіт.
Складові частини процесу проектування
Проектування електроустановок виконується в наступній послідовності:
1. Аналіз електроспоживачів за потужністю, напругою, надійністю, виробничо-технологічними залежностями, територіальному розташуванню й т.д. Результатом цього процесу є:
конкретизація постановки завдання;
визначення груп споживачів як передумови для встановлення варіанта мережі (проект структури).
2. Визначення оптимального рішення про мережі, що включає:
складання варіантів мережі;
технічну й економічну оцінку (включаючи надійність основних ознак кожного варіанта, тобто визначення витрат). Визначальним показником вибору оптимального варіанта при однакових технічних рішеннях є мінімізація витрат. Цей варіант є основою подання істотних технічних зв'язків загальної електроустановки і технічної координації окремих установок;
детального проектування окремих установок;
подальшої реалізації й експлуатації електроустановки.
3. Встановлення технічних параметрів при виборі конкретного електроустаткування, яке необхідно замовити й урахувати при складанні специфікації, а також детальна розробка взаємозв'язків конструктивної частини, підготовки кабельних трас, технології монтажу, процесу керування й т.п.
Техніко-економічні розрахунки - економічна оцінка матеріальних і монтажних витрат. Цей процес передбачає складання відповідних кошторисів.
Розрахунки по визначенню параметрів електроустановок на підставі необхідних методів з урахуванням техніко-економічних вимог.
Контроль правильності і якості рішення за допомогою відповідних засобів і методів.
Координація для реалізації організаційних міжгалузевих зв'язків у процесі обґрунтування й проектування.
Процеси 1, 2, 3 й 4 мають пряму часову послідовність й утворюють головну лінію процесу проектування, а процеси 5, 6 й 7 взаємозалежні з усіма іншими процесами.
Результатом процесу проектування є документація, що містить всі необхідні дані для опису прийнятих технічних рішень.
Незалежно від ступеня раціоналізації розумової праці в процесі проектування велике значення мають наступні засоби проектування:
діючі загальнодержавні нормативні матеріали для прийняття типових рішень, обмеження;
технологічні норми проектування й нормалі, які систематизують процеси пошуку рішень, формування комплексів устаткування й зберігання уніфікованої проектної документації;
типові проекти з повним повторним застосуванням (типові проектні рішення підстанцій, центрів живлення й т.д.) або частковим повторним застосуванням (такі типові елементи електроустановок, як автоматизовані приводи, установки керування підстанціями, найпростіші підстанції й т.д.);
базисні основні рішення (проекти й частина проектів) з уніфікованим використанням матеріалу, але з урахуванням місцевих умов (наприклад, освітлення вулиць, установки електропостачання будівництва й ін.).
уніфікація рішень взаємозалежно з раціоналізацією процесу виготовлення, монтажу (серійне виготовлення, автоматизація процесів виготовлення, монтажу й випробування).
